Конвектор в подоконник

Модель КВР (с вентилятором)

Высота 110 мм. Ширина 242 мм.



Конвектор подоконник корпусКонвектор подоконник теплообменникКонвектор подоконникКонвектор подоконник решетка забораКонвектор подоконник 1Конвектор подоконник 2Конвектор подоконник 4Конвектор подоконник решеткаКонвектор подоконник 5Конвектор подоконник 6Конвектор подоконник 7Конвектор подоконник 8Конвектор подоконник 9Конвектор подоконник прокладка 2

Обзор конструкции КВP

Высота: 110 мм

Конвектор подоконник 10Конвектор подоконник 11

1. Корпус конвектора

2. Теплообменник

3. Тангенциальный AC вентилятор

4. Подоконник

5. Решётка забора воздуха

6. Решетка нагнетания воздуха

7. Фильтр

10. Гибкий подвод (2 шт.)

Конвектор подоконник клапан

8. Шаровой вентиль G1/2’’

9. Запорно-регулирующий клапан G1/2’’

11. Прокладка (4 шт.)

Конвектор подоконник подводКонвектор подоконник прокладка 3

Ширина: 242 мм

Конвектор подоконник гибкий подводКонвектор подоконник прокладка 1Конвектор подоконник прокладка 4Конвектор подоконник вентиль шаровойКонвектор подоконник 3

Тип Высота [мм] Ширина [мм] Тепловая мощность [Вт] Напряжение питания [В] Стандартная длина [мм]
KBP 110 242 151 -2888 ~230±10% (AC) 900, 1000, 1250, 1500



Конвектор подоконник вид

Потребляемая мощность(min/max) [Вт] 51 - 72
Теплообменник 2-трубный
Длина оребрения [мм]* L-300
Ширина оребрения [мм] 125
Высота оребрения [мм] 65
Диаметр трубы [мм] 22
Рабочее давление 16атм(1,6МПа)
Подключение 2 × G1/2’’
(наружная резьба)
Межосевое расстояние фитингов теплообменника [мм] 63
Максимальная температура теплоносителя 115*С

Напряжение
питания [В]
Управляющее
напряжение [В]
Степень
защиты
Уровень звукового
давления (min/max) [дБ]
Потребляемая мощность
(min/max) [Вт]
~230±10% (AC) ~7/9/12±10% (AC) IP20 18 - 27 51-72

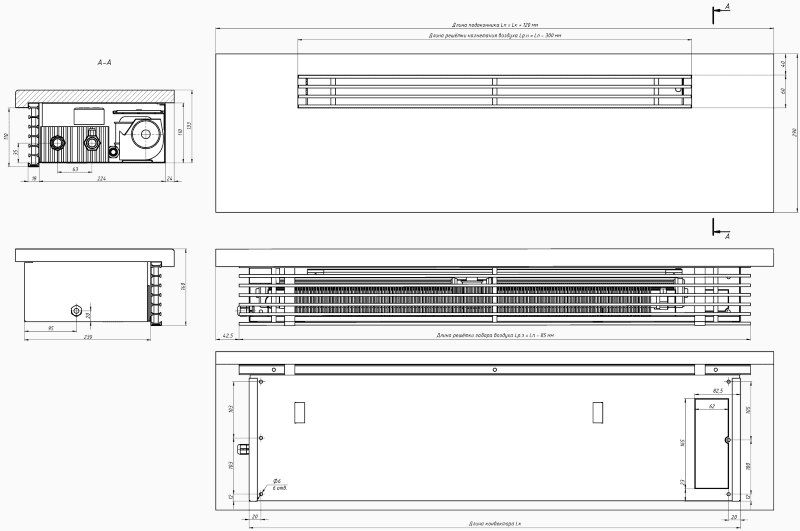

Размеры конвектора встроенного в подоконник





Конвектор в подоконник разрез

Конвектор в подоконник сверху

Конвектор встроенный в подоконник

Конвектор в подоконник спереди



ОписаниеРабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Конвектор встстроенный в подоконник EVA KBP с принудительной конвекцией - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник и тангенциальный вентилятор, тепло от которого передаётся в отапливаемое помещение путём естественной (при выключенном вентиляторе), и принудительной (при включённом вентиляторе)конвекции.

Предназначен для установки в оконный проём с парапетом глубиной не менее 260 мм.

Позволяет преградить поток холодного воздуха от застеклённых фасадов или окон. Применяется в качестве основного отопительного прибора в помещениях с любыми потребностями в интенсивности отопления.

Возможно комбинированное использование с системами теплого пола, вентиляции, радиаторного водяного отопления.

Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа);
  • подключение вентилятора ~7/9/12±10% (AC);
  • степень защиты вентилятора IP20;
  • уровень звукового давления от вентилятора (min/max) 19/35 дБ.
  • корпус изготовлен из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • тангенциальный AC вентилятор;
  • продольная решётка из анодированного алюминия;
  • подоконник из натурального дерева;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации;
  • материал корпуса - нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь,Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • тангенциальный AC вентилятор c напряжением питания ~12 В, установлен на виброзащитных опорах.
