Конвектор водяной настенный (напольный)



Модель КНВ-Н, КНВ-К (принудительная конвекция)



Высота 250 / 350 мм. Ширина 155 мм.

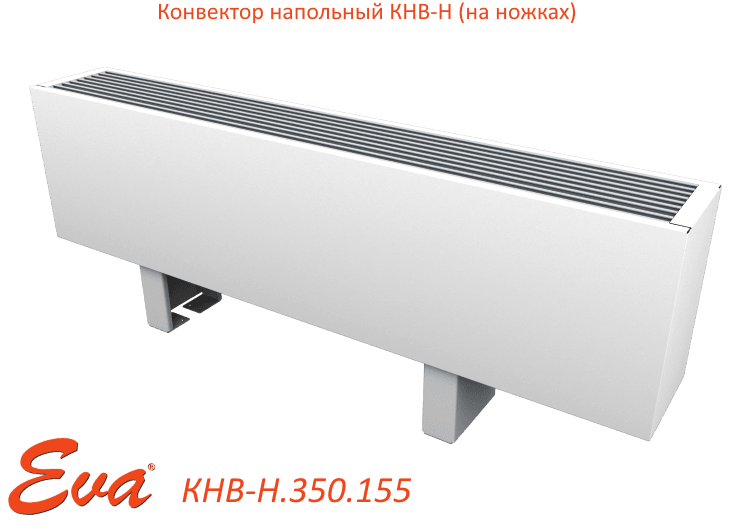

Конвектор водяной напольный КНВ Н

Конвектор водяной настенный КНВ К

Технические характеристики

Тип Высота [мм] Ширина [мм] Тепловая мощность (min/max) [Вт] Потребляемая мощность (min/max) Вт
KHB-K/KHB-H 250 / 350 155 320 - 7157 27-62
Теплообменник Длина оребрения [мм]* Высота оребрения [мм] Ширина оребрения [мм] Стандартная длина конвектора [мм]
4-трубный Lк - 300 135 125 900,1000,1250, 1500,1750, 2000
Гидравлическое подключение Рабочее давление Диаметр трубы [мм] Максимальная температура теплоносителя [°С] Межосевое расстояние фитингов теплообменника [мм]
2 х G1/2* (наружная резьба) 16 атм (1,6 МПа) 22 115 63
Напряжение питания [В] Управляющее напряжение [В] Степень защиты Уровень звукового давления (min/max) [дБ] Скорость вращения (min/max) [мин-1]
~230±10% (АС) ~ 7/9/12 ± 10% (АС) IP20 18-27 1500 -1900
* Lк - длина конвектора [мм]

Поперечный разрез КНВ-Н.350.155

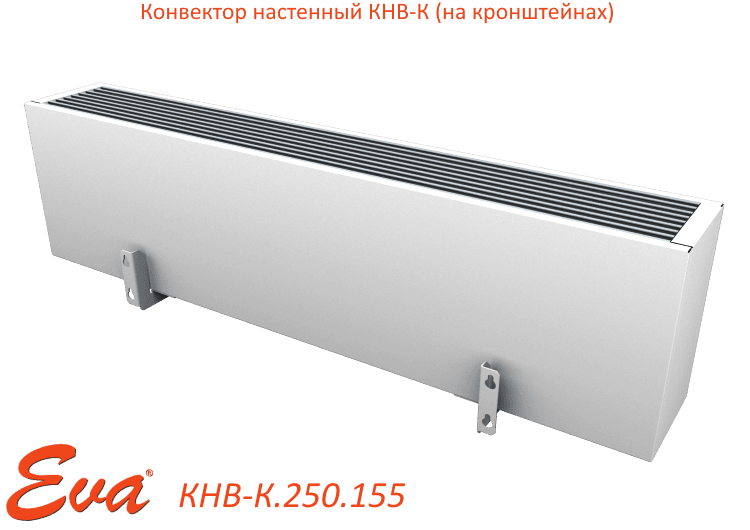

Конвектор водяной настенный КНВ К

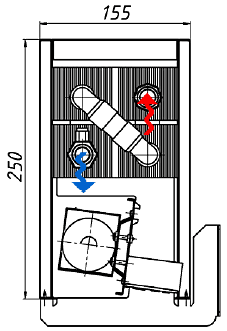

поперечный разрез КНВ-К.250.155



Конвектор водяной настенный КНВ Н

Теплопроизводительность КНВ-К.250.155 / КНВ-Н.350.155

Выключенный вентилятор
MIN. обороты
Средние обороты
MAX. обороты

Температура
теплоносителя [°С] (tвх)
Температура воздуха в помещении [°С] Длина конвектора [мм]
900 1000 1250 1500 1750 2000
Тепловая мощность [Вт]
выключенный вентилятор
70 15 320 373 506 639 773 905
20 282 329 446 563 681 798
22 267 312 423 534 645 757
80 15 399 465 631 797 963 1129
20 358 418 568 717 866 1016
22 343 400 543 685 829 971
90 15 494 577 782 988 1194 1400
20 444 519 704 889 1074 1259
22 425 496 673 850 1028 1204

Температура
теплоносителя [°С] (tвх)
Температура воздуха в помещении [°С] Длина конвектора [мм]
900 1000 1250 1500 1750 2000
Тепловая мощность [Вт]
минимальные обороты вентилятора
70 15 1409 1643 2230 2817 3404 3991
20 1260 1470 1995 2520 3045 3569
22 1201 1401 1902 2402 2902 3403
80 15 1713 1998 2712 3426 4139 4853
20 1560 1820 2469 3119 3769 4419
22 1499 1749 2373 2998 3622 4247
90 15 2119 2472 3355 4238 5120 6003
20 1930 2251 3054 3858 4662 5466
22 1854 2164 2935 3709 4480 5254
Потребляемая мощность [Вт] 27 31 31 58 58 62
Объём теплообменника [л] 1,18 1,31 1,63 1,96 2,29 2,61
Масса конвектора [кг] 11,7 13,0 16,3 19,5 22,8 26,0

Температура
теплоносителя [°С] (tвх)
Температура воздуха в помещении [°С] Длина конвектора [мм]
900 1000 1250 1500 1750 2000
Тепловая мощность [Вт]
средние обороты вентилятора
70 15 1482 1729 2347 2964 3582 4200
20 1326 1547 2099 2651 3204 3756
22 1264 1474 2001 2528 3054 3581
80 15 1802 2103 2854 2605 4356 5107
20 1641 1915 2599 3282 3966 4650
22 1577 1840 2497 3155 3812 4469
90 15 2229 2601 3530 3222 5388 6317
20 2030 2369 3215 4060 4906 5752
22 1951 2276 3089 3903 4715 5528
Потребляемая мощность [Вт] 27 31 31 58 58 62
Объём теплообменника [л] 1,18 1,31 1,63 1,96 2,29 2,61
Масса конвектора [кг] 11,7 13,0 16,3 19,5 22,8 26,0

Температура
теплоносителя [°С] (tвх)
Температура воздуха в помещении [°С] Длина конвектора [мм]
900 1000 1250 1500 1750 2000
Тепловая мощность [Вт]
максимальные обороты вентилятора
70 15 1679 1959 2659 3358 4058 4758
20 1502 1752 2378 3004 3630 4255
22 1432 1670 2267 2864 3460 4057
80 15 2042 2382 3233 4084 4935 5786
20 1859 2169 2944 3719 4493 5268
22 1787 2085 2829 3574 4319 5063
90 15 2526 2947 3999 5052 6105 7157
20 2300 2683 3642 4600 5558 6517
22 2211 2579 3499 4421 5342 6263
Потребляемая мощность [Вт] 27 31 31 58 58 62
Объём теплообменника [л] 1,18 1,31 1,63 1,96 2,29 2,61
Масса конвектора [кг] 11,7 13,0 16,3 19,5 22,8 26,0

Цена на конвекторы КНВ-К.250.155 / КНВ-Н.350.155

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Настенные и на ножках (указать при заказе) конвекторы
КНВ-К.250.155 / КНВ-Н.350.155 Конвектор водяной настенный Конвектор водяной напольный 900 шт. 2300 24 761
1000 шт. 2683 30 419
1250 шт. 3642 33 757
1500 шт. 4600 41 915
1750 шт. 5558 45 129
2000 шт. 6517 52 399



Конвектор водяной настенный корпусКонвектор водяной настенный теплообменникКронштейн конвектора водяного настенногоКонвектор водяной настенный кронштейнНапольный конвектор отопления 1Напольный конвектор отопления 2Напольный конвектор отопления 4Конвектор водяной настенный вентиляторНапольный конвектор отопления 3Напольный конвектор отопления 6Напольный конвектор отопления 7Напольный конвектор отопления 8Крепежный винт напольного конвектора отопленияНапольный конвектор отопления 9Запорно регулирующий клапан напольного конвектораКонвектор водяной настенный прокладка

Обзор конструкции

КНВ-Н, КНВ-К

Напольный конвектор отопления 10Напольный конвектор отопления 11

1. Корпус конвектора

2. Теплообменник

3. Тангенциальный вентилятор

4. Декоративная решётка

5. Ножка левая

6. Ножка правая

7. Кронштейн левый

10. Гибкий подвод (1 шт.)

8. Кронштейн правый

9. Соединительный профиль

11. Запорно-регулирующий клапан (90°) G1/2’’

(напольное исполнение)

(напольное исполнение)

Конвектор водяной настенный гибкий подвод

(настенное исполнение)

(настенное исполнение)

Напольный конвектор отопления 12крепежный винт напольного конвектораПркладка напольного водяного конвектора

12. Прокладка (2 шт.)

13. Крепёжный винт (8 шт.)

Напольный конвектор отопления 13Напольный конвектор отопления 5

КНВ-Н.250.155.900.RP

Наименование модели

КН- настенный/напольный конвектор с естественной конвекцией

КНВ- настенный/напольный конвектор с принудительной конвекцией

Н- монтаж на ножках (напольное исполнение)

К- монтаж на кронштейнах (настенное исполнение)

Высота [мм]

для КН-К (на кронштейнах): 95, 170, 260, 340

для КН-Н (на ножках): 195, 270, 360, 440

для КНВ-К (на кронштейнах): 250

для КНВ-Н (на ножках): 350

Ширина [мм]

155

Длина [мм]

для КН: 800, 900, 1200, 1400, 1700, 1900, 2200

для КНВ: 900, 1000, 1250, 1500, 1750, 2000

Исполнение решётки

RP- продольная решётка

R- перфорированная решётка



ОписаниеРабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Конвектор водяной настенный и напольный марки "Eva" используются для отопления как сухих, так и помещений с повышенной влажностью (квартиры, коттеджи, автосалоны, магазины и т.п.).

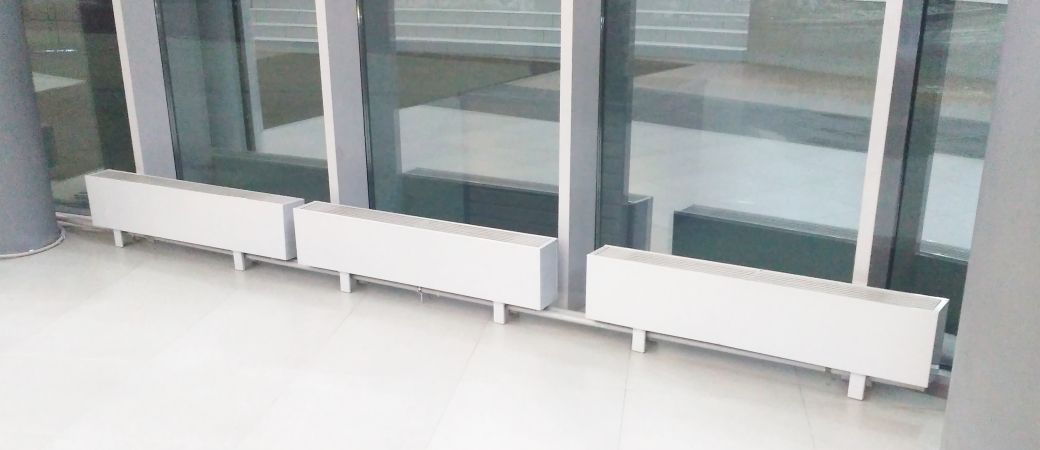

Данные конвекторы, устанавливаются под оконными рамами, также возможна установка перед большими витражами. Напольные конвекторы устанавливаются на ножки, высота которых составляет 100 мм.

Настенные водяные конвекторы устанавливаются на кронштейны, которые крепятся к стене отапливаемого помещения.

Конвектор напольного исполнения рекомендуется размещать на расстоянии 50…150 мм от стены или витража.

При монтаже конвектора настенного исполнения необходимо выдержать зазор между подоконником и конвектором не менее 100 мм, а расстояние между полом и конвектором должно составлять не менее 150 мм, для обеспечения нормальной циркуляции воздуха.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа);
  • подключение вентилятора ~7/9/12±10% (AC);
  • степень защиты вентилятора IP20;
  • уровень звукового давления от вентилятора (min/max) 19/35 дБ.
  • корпус из оцинкованной стали;
  • медно-алюминиевый теплообменник;
  • тангенциальный AC вентилятор;
  • продольная решётка из анодированного алюминия или перфорированная решётка из оцинкованной стали;
  • ножки, кронштейны (в зависимости от исполнения);
  • комплект арматуры подключения (термоклапан угловой, гибкий подвод, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации;
  • материал корпуса- оцинкованная сталь толщиной 0,8 мм, покрытая порошковым покрытием;
  • материал решётки- анодированный алюминий;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • тангенциальный AC вентилятор c напряжением питания ~12 В, установлен на виброзащитных опорах.
