Конвекторы Eva - это убедительное решение, особенно перед высокими панорамными окнами, которые гармонично вписываются в любую обстановку помещения. Благодаря множеству возможных измерений, они обеспечивают высочайшую степень индивидуальности и являются чрезвычайно мощными.

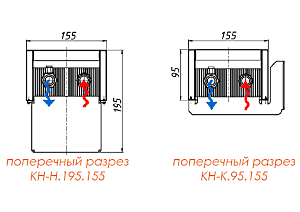

Обзор конструкции
1. Корпус конвектора
2. Теплообменник
3. Декоративная решётка
4. Ножка левая (напольное исполнение)
5. Ножка правая (напольное исполнение)
6. Кронштейн левый (настенное исполнение)
7. Кронштейн правый (настенное исполнение)
8. Крепёжный винт (8 шт.)
9. Термоклапан угловой (90°) G1/2’’
10. Гибкий подвод (2 шт.)
11. Прокладка (4 шт.)

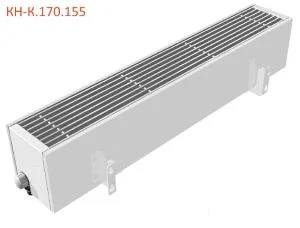

Современный дизайн тепла в высшем качестве. Ненавязчивое и высокое качество, элегантность формы и четкость линий. Сбалансированная пропорция конвекции и лучистого тепла обеспечивает оптимальный комфорт. Доступны в двух основных версиях: «КНВ-Н» напольное исполнение и «КНВ-К» - конвекторы настенные на кронштейнах.
Обзор конструкции
1. Корпус конвектора
2. Теплообменник
3. Тангенциальный вентилятор
4. Декоративная решётка
5. Ножка левая (напольное исполнение)
6. Ножка правая (напольное исполнение)
7. Кронштейн левый (настенное исполнение)
8. Кронштейн правый (настенное исполнение)
9. Соединительный профиль
10. Гибкий подвод
11. Запорно-регулирующий клапан (90°) G1/2’’
12. Прокладка
13. Крепёжный винт
---
---
---
Напольные конвекторы отопления и настенные используются для отопления как сухих, так и помещений с повышенной влажностью (квартиры, коттеджи, автосалоны, магазины и т.п.).
Данные конвекторы устанавливаются под оконными рамами, также возможна установка перед большими витражами. Напольные конвекторы устанавливаются на ножки, высота которых составляет 100 мм. Настенные конвекторы устанавливаются на кронштейны, которые крепятся к стене отапливаемого помещения.
Конвектор напольного исполнения рекомендуется размещать на расстоянии 50…150 мм от стены или витража.
При монтаже конвектора настенного исполнения необходимо выдержать зазор между подоконником и конвектором не менее 100 мм, а расстояние между полом и конвектором должно составлять не менее 150 мм, для обеспечения нормальной циркуляции воздуха.
- максимальная рабочая температура теплоносителя: 115 °С;
- рабочее давление теплоносителя: 16 атм (1,6 МПа);
- опрессовочное давление: 25 атм (2,5 МПа);
- корпус из оцинкованной стали;
- медно-алюминиевый теплообменник;
- продольная решётка из анодированного алюминия или перфорированная решётка из оцинкованной стали;
- ножки, кронштейны (в зависимости от исполнения);
- комплект арматуры подключения (термоклапан угловой, гибкий подвод, прокладки);
- технический паспорт, инструкция по монтажу и эксплуатации.
- материал корпуса- оцинкованная сталь толщиной 0,8 мм, покрытая порошковым покрытием;
- материал решётки- анодированный алюминий;
- подключение теплообменника- G1/2’’ (наружная резьба);
- применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
- съёмный медно-алюминиевый теплообменник;
- диаметр труб теплообменника 22 мм;
