Конвектор отопительный

Модель КВ.75.403

Высота 75 мм. Ширина 403 мм.

Тип конвектора: КВ
Высота: 75 мм.
Ширина: 403 мм.
Тепловая мощность: 71 - 7421 Вт.
Стандартная длина [мм]: 900, 1000 - 3000 (шаг 250)

Конвектор отопительный КВ 75 403

Тип конвектора Высота, мм Ширина, мм Тепловая Мощность Стандартная длина, мм
(90/70/20C) [Вт]
КВ 65, 75 403 71 - 7421 900, 1000 (шаг 250 мм)

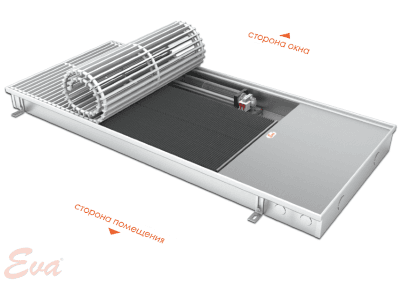

Конвектор отопительный 75 403 вид

Регулировка по высоте
(за счёт юстировочных
винтов) [мм]
0-33,5
Теплообменник 4-трубный
Длина оребрения [мм]* L-300
Ширина оребрения [мм] 255
Высота оребрения [мм] 65
Диаметр трубы [мм] 22
Рабочее давление 16атм(1,6МПа)
Подключение 2 × G1/2’’
(наружная резьба)
Межосевое расстояние фитингов теплообменника [мм] 190
Максимальная температура теплоносителя 115*С

Цена на конвекторы КВ.75.403

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Конвектор отопительный с тангенциальным вентилятором (короб: нержавеющая сталь)
КВ.75.403 Конвектор отопительный КВ 75.403 900 шт. 1551 26 995
1000 шт. 1778 33 108
1250 шт. 2412 37 704
1500 шт. 3047 46 934
1750 шт. 3682 50 831
2000 шт. 4317 59 404
2250 шт. 4952 68 074
2500 шт. 5587 71 656
2750 шт. 6220 74 754
3000 шт. 6855 82 765

Теплопроизводительность конвектора КВ.75.403.

Вентилятор выключен
Мин. обороты
Средние обороты
Макс. обороты

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
выключенный вентилятор
70 15 83 97 132 166 201 236 270 305 340 374
20 75 87 118 149 180 211 242 273 304 335
22 71 83 113 142 172 202 231 261 291 320
80 15 101 117 159 202 244 285 328 370 412 454
20 92 107 145 184 222 260 299 337 375 414
22 89 103 140 177 214 250 287 324 360 398
90 15 119 139 188 238 287 336 386 436 485 535
20 110 128 174 220 266 311 357 402 448 494
22 106 124 168 212 257 300 345 390 433 478
Потребляемая мощность [Вт] 20 36 40 58 60 78 98 100 100 120
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 6,8 7,5 9,4 11,3 13,1 15,0 16,9 18,8 20,6 22,5

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
минимальные обороты вентилятора
70 15 826 963 1306 1652 1995 2339 2684 3026 3369 3715
20 739 863 1171 1480 1788 2096 2404 2713 3020 3328
22 706 824 1118 1412 1706 2000 2295 2588 2883 3176
80 15 999 1166 1583 2000 2417 2834 3251 3666 4083 4500
20 912 1064 1444 1825 2204 2584 2964 3344 3724 4104
22 878 1024 1389 1755 2120 2486 2851 3217 3581 3947
90 15 1179 1375 1866 2358 2849 3340 3832 4322 4813 5304
20 1088 1270 1725 2178 2631 3086 3539 3993 4446 4900
22 1053 1228 1668 2107 2545 2985 3424 3862 4300 4738
Потребляемая мощность [Вт] 20 36 40 58 60 78 98 100 100 120
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 6,8 7,5 9,4 11,3 13,1 15,0 16,9 18,8 20,6 22,5

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Средние обороты вентилятора
70 15 899 1048 1424 1798 2172 2546 2921 3295 3669 4042
20 805 940 1275 1612 1947 2282 2617 2954 3289 3623
22 768 897 1217 1537 1857 2177 2498 2818 3138 3458
80 15 1088 1270 1725 2178 2631 3086 3539 3993 4446 4900
20 993 1158 1574 1986 2400 2815 3228 3642 4055 4469
22 955 1114 1513 1911 2308 2707 3105 3503 3901 4298
90 15 1283 1497 2032 2567 3101 3637 4172 4707 5241 5775
20 1185 1383 1877 2372 2865 3360 3854 4348 4841 5335
22 1147 1338 1816 2296 2771 3249 3727 4205 4682 5160
Потребляемая мощность [Вт] 20 36 40 58 60 78 98 100 100 120
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 6,8 7,5 9,4 11,3 13,1 15,0 16,9 18,8 20,6 22,5

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Максимальные обороты вентилятора
70 15 1155 1347 1829 2309 2791 3272 3753 4234 4716 5196
20 1035 1208 1639 2070 2502 2932 3364 3795 4227 4657
22 988 1152 1564 1975 2386 2798 3211 3622 4034 4444
80 15 1400 1633 2216 2798 3382 3964 4548 5131 5714 6296
20 1276 1489 2021 2551 3085 3616 4148 4680 5212 5743
22 1228 1433 1944 2455 2967 3477 3989 4501 5011 5523
90 15 1650 1925 2611 3298 3987 4673 5361 6048 6735 7421
20 1551 1778 2412 3047 3682 4317 4952 5587 6220 6855
22 1474 1720 2333 2947 3562 4175 4789 5404 6017 6631
Потребляемая мощность [Вт] 20 36 40 58 60 78 98 100 100 120
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 6,8 7,5 9,4 11,3 13,1 15,0 16,9 18,8 20,6 22,5

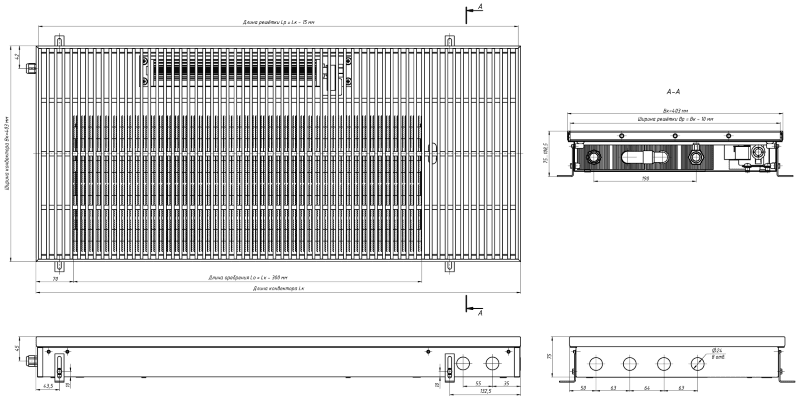

Размеры отопительного конвектора КВ.75.403









Конвектор отопительный КВ 75 403

Конвектор отопительный КВ 75 403

Конвектор отопительный КВ 75 403

Конвектор отопительный КВ 75 403



ОписаниеРабочие данныеСтандартный комплект поставкиКонструктивные особенностиГарантия

Конвектор отопительный с принудительной конвекцией EVA - отопительный прибор, в котором установлен медно-алюминиевый теплообменник и тангенциальный вентилятор, тепло от которого передаётся в отапливаемое помещение путём естественной (при выключенном вентиляторе), и принудительной (при включённом вентиляторе) конвекции.

Позволяет преградить поток холодного воздуха от застеклённых фасадов или окон. Cлужит для отопления как сухих помещений, так и помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с любыми потребностями в интенсивности отопления. Возможно комбинированное использование с системами тёплого пола, вентиляции, радиаторного водяного отопления.

Встраиваемые конвекторы отопления водяные могут быть установлены как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа);
  • подключение вентилятора: ~7/9/12±10% (AC);
  • степень защиты вентилятора: IP20;
  • уровень звукового давления от вентилятора (min/max): 19/35 дБ.
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • тангенциальный AC вентилятор;
  • поперечная рулонная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости;
  • тангенциальный AC вентилятор c напряжением питания ~12 В, установлен на виброзащитных опорах.

Производитель предоставляет следующую гарантию:

  •     10 лет на пластинчатый медно-алюминиевый т еплообменник;
  •     10 лет на сквозную коррозию корпуса конвектора;
  •      1 год на вентиляторы и остальные применяемые части конвектора.

Гарантия не расспространяется на обычный износ в ходе использования и на дефекты, обусловленные неправильным обращением.
Производитель конвекторов EVA оставляет за собой право на изменение конструкции и цены без предварительного предупреждения.
