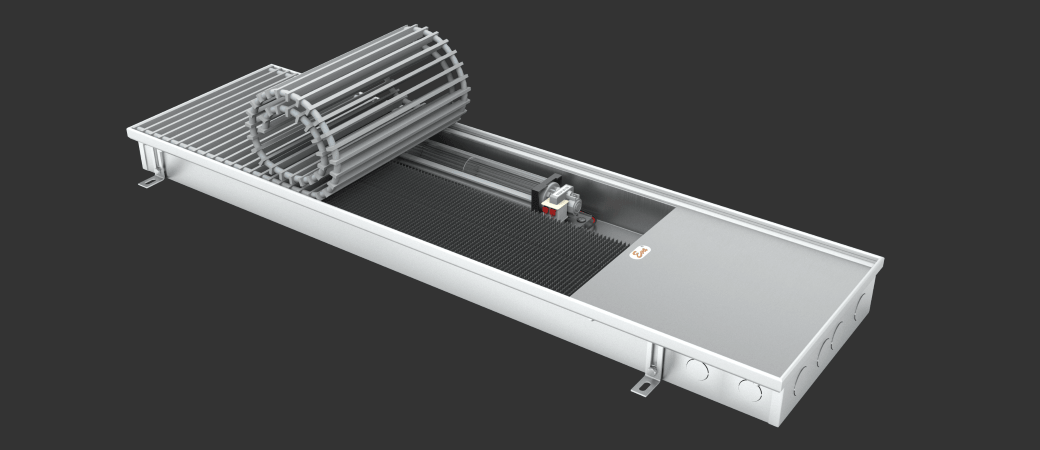

Встраиваемый конвектор отопления водяной
Модель Eva КВ.65.303
Высота 65 мм. Ширина 303 мм.
( КВ - конвектор с принудительной конвекцией (с вентилятором))
( КВ - конвектор с принудительной конвекцией (с вентилятором))
Стандартная длина конвектора (Lк) | 900,1000 - 3000 мм. |
Регулировка по высоте | 0 - 33,5 мм. |
Теплообменник | 2 -трубный |
Длина оребрения | Lk - 300 мм. |
Высота оребрения | 53 мм. |
Ширина оребрения | 125 мм. |
Межосевое расстояние фитингов | 63 мм. |
Подключение | 2 х G1/2" |
Рабочее давление | 16 атм (МПа) |
Диаметр трубы теплообменника | 22 мм. |
Макс. температура теплоносителя | 115 °С |
Напряжение питания | ~230±10% (АС) |
Управляющее напряжение | ~7/9/12±10% (АС) |
Тип | Высота, мм | Ширина, мм | Тепловая мощность, Вт (90/70/20°C) | Стандартная длина, мм |
КВ | 65 | 303 | 1193-5273 | 900, 1000-3000 (шаг 250 мм) |
Теплопроизводительность конвектора Eva КВ.65.303
Температура теплоносителя (tвх), [°С] |
Температура воздуха в помещении (tпом), [°С] |
900 | 1 000 | 1 250 | 1 500 | 1 750 | 2 000 | 2 250 | 2 500 | 2 750 | 3 000 |
Вентилятор выключен | |||||||||||
70 | 20 | 42 | 49 | 66 | 84 | 101 | 119 | 136 | 154 | 171 | 189 |
80 | 20 | 52 | 60 | 82 | 104 | 125 | 147 | 168 | 190 | 211 | 233 |
90 | 20 | 62 | 72 | 98 | 124 | 149 | 175 | 201 | 226 | 252 | 278 |
Минимальные обороты | |||||||||||
70 | 20 | 557 | 650 | 882 | 1115 | 1647 | 1580 | 1812 | 2044 | 2276 | 2508 |
80 | 20 | 687 | 801 | 1088 | 1375 | 1661 | 1947 | 2234 | 2520 | 2806 | 3093 |
90 | 20 | 820 | 957 | 1300 | 1641 | 1983 | 2326 | 2667 | 3009 | 3350 | 3692 |
Средние обороты | |||||||||||
70 | 20 | 607 | 708 | 961 | 1214 | 1467 | 1720 | 1972 | 2226 | 2479 | 2730 |
80 | 20 | 748 | 873 | 1186 | 1497 | 1809 | 2121 | 2433 | 2745 | 3056 | 3368 |
90 | 20 | 893 | 1042 | 1414 | 1788 | 2159 | 2532 | 2904 | 3276 | 3648 | 4020 |
Максимальные обороты | |||||||||||
70 | 20 | 780 | 910 | 1235 | 1560 | 1885 | 2210 | 2535 | 2860 | 3185 | 3509 |
80 | 20 | 962 | 1122 | 1523 | 1923 | 2325 | 2725 | 3126 | 3527 | 3928 | 4328 |
90 | 20 | 1169 | 1340 | 1817 | 2296 | 2774 | 3253 | 3731 | 4210 | 4687 | 5165 |
Потребляемая мощность [Вт] | 20 | 36 | 40 | 58 | 60 | 78 | 98 | 100 | 100 | 120 | |
Объём теплообменника [л] | 0,538 | 0,63 | 0,814 | 0,997 | 1,18 | 1,363 | 1,546 | 1,729 | 1,912 | 2,095 | |
Масса конвектора [кг] | 6,6 | 7,3 | 9,1 | 11 | 12,8 | 14,6 | 16,4 | 18,3 | 20,1 | 21,9 | |
Цена конвектора Eva КВ.65.303
Артикул | Длина, мм. | Вес изделия вместе с упаковкой, кг. | Тепловая мощность, Вт (90/70/20°C) | Конвектор без решетки и окантовки | Стоимость решетки в составе конвектора | Конвектор с решеткой и окантовкой |
---|---|---|---|---|---|---|
КВ.65.303.600.2ТГ | 600 | 6.22 | 430 | 18774 | 4161 | 22935 |
КВ.65.303.650.2ТГ | 650 | 6.66 | 516 | 19256 | 4508 | 23764 |
КВ.65.303.700.2ТГ | 700 | 7.09 | 602 | 19738 | 4855 | 24592 |
КВ.65.303.750.2ТГ | 750 | 7.52 | 688 | 20255 | 5201 | 25456 |
КВ.65.303.800.2ТГ | 800 | 7.95 | 774 | 20886 | 5548 | 26434 |
КВ.65.303.850.2ТГ | 850 | 8.39 | 860 | 21368 | 5895 | 27263 |
КВ.65.303.900.2ТГ | 900 | 8.82 | 946 | 21889 | 6242 | 28130 |
КВ.65.303.950.2ТГ | 950 | 9.25 | 1031 | 22407 | 6588 | 28995 |
КВ.65.303.1000.2ТГ | 1000 | 9.68 | 1117 | 23786 | 6935 | 30721 |
КВ.65.303.1050.2ТГ | 1050 | 10.12 | 1203 | 25123 | 7282 | 32405 |
КВ.65.303.1100.2ТГ | 1100 | 10.55 | 1289 | 26460 | 7629 | 34088 |
КВ.65.303.1150.2ТГ | 1150 | 10.98 | 1375 | 27496 | 7975 | 35471 |
КВ.65.303.1200.2ТГ | 1200 | 11.45 | 1461 | 28798 | 8322 | 37120 |
КВ.65.303.1250.2ТГ | 1250 | 11.89 | 1547 | 29964 | 8669 | 38633 |
КВ.65.303.1300.2ТГ | 1300 | 12.32 | 1633 | 31148 | 9016 | 40164 |
КВ.65.303.1350.2ТГ | 1350 | 12.75 | 1719 | 32610 | 9362 | 41972 |
КВ.65.303.1400.2ТГ | 1400 | 13.18 | 1805 | 34071 | 9709 | 43780 |
КВ.65.303.1450.2ТГ | 1450 | 13.62 | 1891 | 35532 | 10056 | 45588 |
КВ.65.303.1500.2ТГ | 1500 | 14.19 | 1977 | 37524 | 10403 | 47927 |
КВ.65.303.1550.2ТГ | 1550 | 14.63 | 2063 | 39221 | 10749 | 49970 |
КВ.65.303.1600.2ТГ | 1600 | 15.06 | 2149 | 40116 | 11096 | 51212 |
КВ.65.303.1650.2ТГ | 1650 | 15.49 | 2235 | 41043 | 11443 | 52486 |
КВ.65.303.1700.2ТГ | 1700 | 15.92 | 2321 | 41926 | 11790 | 53715 |
КВ.65.303.1750.2ТГ | 1750 | 16.36 | 2407 | 42802 | 12136 | 54939 |
КВ.65.303.1800.2ТГ | 1800 | 16.79 | 2493 | 43709 | 12483 | 56192 |
КВ.65.303.1850.2ТГ | 1850 | 17.22 | 2579 | 44645 | 12830 | 57475 |
КВ.65.303.1900.2ТГ | 1900 | 17.65 | 2665 | 45503 | 13177 | 58679 |
КВ.65.303.1950.2ТГ | 1950 | 18.13 | 2751 | 46595 | 13523 | 60118 |
КВ.65.303.2000.2ТГ | 2000 | 18.65 | 2837 | 47360 | 13870 | 61230 |
КВ.65.303.2050.2ТГ | 2050 | 19.08 | 2923 | 47880 | 14217 | 62096 |
КВ.65.303.2100.2ТГ | 2100 | 19.52 | 3008 | 48264 | 14564 | 62828 |
КВ.65.303.2150.2ТГ | 2150 | 19.95 | 3094 | 48921 | 14910 | 63832 |
КВ.65.303.2200.2ТГ | 2200 | 20.38 | 3180 | 50262 | 15257 | 65519 |
КВ.65.303.2250.2ТГ | 2250 | 20.81 | 3266 | 51591 | 15604 | 67194 |
КВ.65.303.2300.2ТГ | 2300 | 21.25 | 3352 | 52908 | 15951 | 68858 |
КВ.65.303.2350.2ТГ | 2350 | 21.68 | 3438 | 54213 | 16297 | 70510 |
КВ.65.303.2400.2ТГ | 2400 | 22.11 | 3524 | 55506 | 16644 | 72150 |
КВ.65.303.2450.2ТГ | 2450 | 22.69 | 3610 | 57025 | 16991 | 74016 |
КВ.65.303.2500.2ТГ | 2500 | 23.12 | 3696 | 58385 | 17338 | 75723 |
КВ.65.303.2550.2ТГ | 2550 | 23.55 | 3782 | 59288 | 17684 | 76972 |
КВ.65.303.2600.2ТГ | 2600 | 23.99 | 3868 | 60034 | 18031 | 78065 |
КВ.65.303.2650.2ТГ | 2650 | 24.42 | 3954 | 60848 | 18378 | 79226 |
КВ.65.303.2700.2ТГ | 2700 | 24.89 | 4040 | 61583 | 18725 | 80307 |
КВ.65.303.2750.2ТГ | 2750 | 25.32 | 4126 | 62311 | 19071 | 81383 |
КВ.65.303.2800.2ТГ | 2800 | 25.76 | 4212 | 63034 | 19418 | 82452 |
КВ.65.303.2850.2ТГ | 2850 | 26.19 | 4298 | 63750 | 19765 | 83515 |
КВ.65.303.2900.2ТГ | 2900 | 26.62 | 4384 | 64775 | 20112 | 84887 |
КВ.65.303.2950.2ТГ | 2950 | 27.05 | 4470 | 65201 | 20458 | 85659 |
КВ.65.303.3000.2ТГ | 3000 | 27.49 | 4556 | 65888 | 20805 | 86693 |
1 to 10 (50) |
Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.
Встраиваемый конвектор отопления водяной - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.
Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.
Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.
Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.
- максимальная рабочая температура теплоносителя: 115 °С;
- рабочее давление теплоносителя: 16 атм (1,6 МПа);
- опрессовочное давление: 25 атм (2,5 МПа).
- корпус из нержавеющей стали;
- медно-алюминиевый теплообменник;
- тангенциальный вентилятор;
- продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
- декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
- декоративные крышки;
- комплект крепёжно-регулировочных ножек;
- комплект юстировочных винтов и крепёжных болтов;
- комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
- технический паспорт, инструкция по монтажу и эксплуатации.
- материал корпуса- нержавеющая сталь толщиной 0,8 мм;
- материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
- регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
- подключение теплообменника- G1/2’’ (наружная резьба);
- межосевое расстояние фитингов теплообменника- 65 мм;
- применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
- съёмный медно-алюминиевый теплообменник;
- диаметр труб теплообменника 22 мм с толщиной стенки 0,8мм (начиная с высоты конвектора 90мм);
- использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
- в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
- применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
- специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
