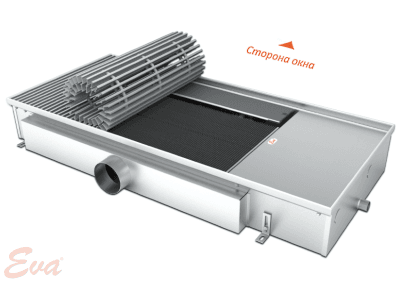

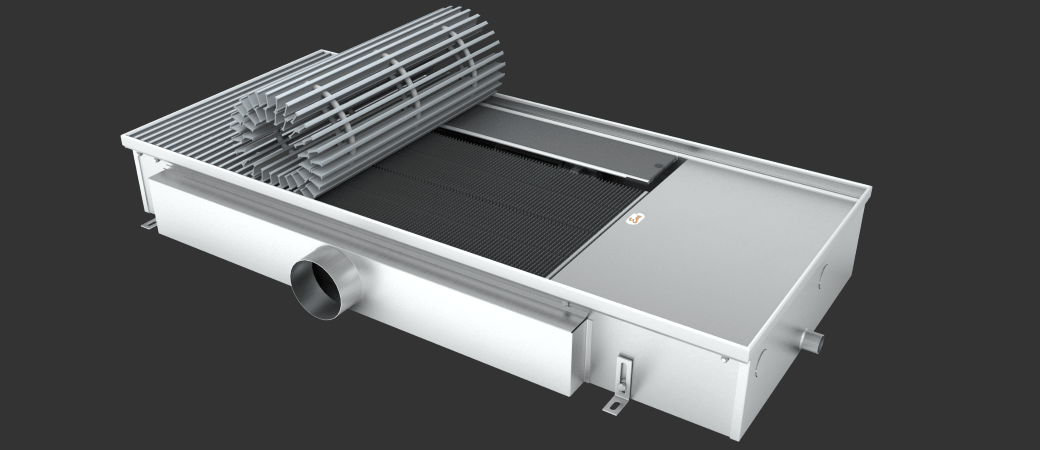

Конвектор с вентилятором

Модель КВ.125.403 (КВО)

Высота 125 мм. Ширина 403 мм.

Тип конвектора: КВ (КВО)
Высота: 125 мм.
Ширина: 403 мм.
Тепловая мощность: 218-10079 Вт.
Стандартная длина [мм]: 900, 1000 - 3000 (шаг 250)

Конвектор с вентилятором КВ 125 403

Тип конвектора Высота, мм Ширина, мм Тепловая Мощность Стандартная длина, мм
(90/70/20C) [Вт]
КВ, КВО 125 403 218 - 10079 900, 1000 (шаг 250 мм)



Конвектор с вентилятором 125 403

Регулировка по высоте
(за счёт юстировочных
винтов) [мм]
0-33,5
Теплообменник 4-трубный
Длина оребрения [мм]* L-300
Ширина оребрения [мм] 255
Высота оребрения [мм] 65
Диаметр трубы [мм] 22
Рабочее давление 16атм(1,6МПа)
Подключение 2 × G1/2’’
(наружная резьба)
Межосевое расстояние фитингов теплообменника [мм] 190
Максимальная температура теплоносителя 115 °С

Напряжение
питания [В]
Управляющее
напряжение [В]
Степень
защиты
Уровень звукового
давления (min/max) [дБ]
Потребляемая мощность
(min/max) [Вт]
~230±10% (AC) ~7/9/12±10% (AC) IP20 18 - 35 21 - 153

Цены на конвекторы КВ 125.403

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Конвекторы с вентилятором (короб: нержавеющая сталь)
КВ.125.403 Конвектор с вентилятором КВ 125.403 900 шт. 2676 27 571
1000 шт. 3067 33 055
1250 шт. 4161 37 285
1500 шт. 5256 46 721
1750 шт. 6352 50 501
2000 шт. 7447 58 331
2250 шт. 8543 66 889
2500 шт. 9638 70 461
2750 шт. 10732 77 744
3000 шт. 11826 80 786



Теплопроизводительность КВ.125.403. (KBO)

Вентилятор выключен
Мин. обороты
Средние обороты
Макс. обороты

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Dыключенный вентилятор
70 15 317 369 501 633 766 896 1029 1160 1292 1423
20 284 331 449 568 686 804 922 1040 1158 1276
22 271 315 429 542 655 767 880 992 1105 1218
80 15 384 447 607 767 927 1086 1247 1406 1566 1725
20 350 408 553 701 846 991 1137 1283 1428 1574
22 337 392 533 673 814 953 1093 1235 1368 1515
90 15 452 527 716 905 1094 1280 1469 1658 1846 2034
20 418 487 61 836 1011 1182 1357 1531 1705 1879
22 404 471 639 808 976 1143 1313 1482 1649 1818
Потребляемая мощность [Вт] 21 51 51 72 72 102 123 123 153 153
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 12,6 14,0 17,5 21,0 24,5 28,0 31,5 35,0 38,5 42,0

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Минимальные обороты вентилятора
70 15 1424 1661 2253 2849 3442 4036 4630 5221 5813 6409
20 1275 1489 2020 2553 3084 3616 4148 4680 5210 5742
22 1218 1421 1928 2436 2943 3451 3959 4465 4974 5480
80 15 1724 2011 2731 3451 4169 4889 5609 6325 7044 7763
20 1573 1835 2491 3148 3802 4459 5114 5770 6424 7080
22 1514 1766 2397 3028 3657 4289 4919 5550 6179 6810
90 15 2033 2373 3220 4069 4914 5762 6610 7456 8304 9150
20 1878 2191 2975 3758 4540 5324 6106 6889 7671 8453
22 1816 2119 2878 3635 4391 5149 5907 6663 7419 8175
Потребляемая мощность [Вт] 21 51 51 72 72 102 123 123 153 153
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 12,6 14,0 17,5 21,0 24,5 28,0 31,5 35,0 38,5 42,0

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Средние обороты вентилятора
70 15 1550 1809 2456 3101 3747 4393 5039 5685 6330 6974
20 1389 1621 2200 2780 3359 3937 4516 5096 5675 6251
22 1326 1547 2099 2652 3203 3756 4310 4862 5414 5966
80 15 1878 2191 2975 3758 4540 5324 6106 6889 7671 8453
20 1713 1998 2715 3427 4141 4856 5570 6284 6996 7710
22 1648 1922 2609 3297 3982 4670 5357 6044 6731 7415
90 15 2213 2583 3506 4429 5350 6275 7197 8120 9042 9962
20 2044 2386 3238 4093 4943 5796 6650 7501 8352 9203
22 1978 2308 3133 3960 4781 5606 6431 7254 8078 8902
Потребляемая мощность [Вт] 21 51 51 72 72 102 123 123 153 153
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 12,6 14,0 17,5 21,0 24,5 28,0 31,5 35,0 38,5 42,0

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Максимальные обороты вентилятора
70 15 1993 2325 3155 3983 4816 5645 6474 7305 8135 8963
20 1786 2084 2827 3571 4316 5059 5804 6548 7292 8034
22 1705 1987 2698 3407 4117 4828 5539 6249 6959 7667
80 15 2414 2817 3823 4828 5835 6839 7846 8852 9857 10862
20 2202 2569 3486 4402 5322 6239 7156 8074 8992 9908
22 2119 2471 3353 4235 5118 5999 6882 7765 8646 9529
90 15 2846 3320 4505 5690 6878 8062 9248 10434 11619 12802
20 2676 3067 4161 5256 6352 7447 8543 9638 10732 11826
22 2544 2968 4025 5084 6145 7203 8262 9323 10381 11440
Потребляемая мощность [Вт] 21 51 51 72 72 102 123 123 153 153
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 12,6 14,0 17,5 21,0 24,5 28,0 31,5 35,0 38,5 42,0

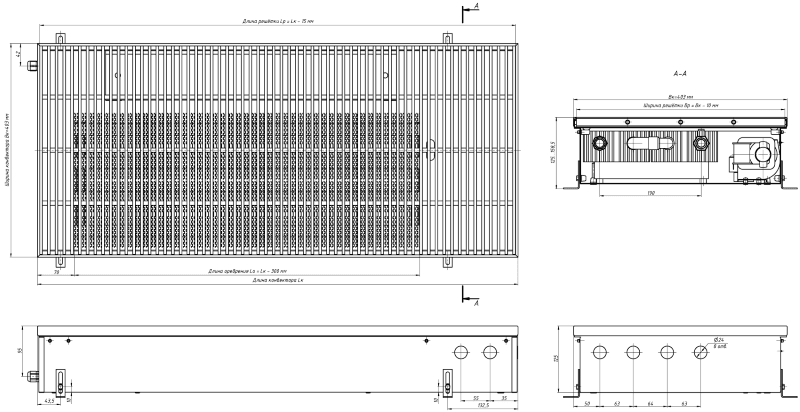

Размеры отопительного конвектора КВ.125.403









Конвектор с вентилятором КВ 125 403

Конвектор с вентилятором КВ 125 403

Конвектор с вентилятором КВ 125 403

Конвектор с вентилятором КВ 125 403

ОписаниеРабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Встраиваемый водяной конвектор с вентилятором - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник и тангенциальный вентилятор, тепло от которого передаётся в отапливаемое помещение путём естественной (при выключенном вентиляторе), и принудительной (при включённом вентиляторе) конвекции.

Позволяет преградить поток холодного воздуха от застеклённых фасадов или окон. Cлужит для отопления как сухих помещений, так и помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с любыми потребностями в интенсивности отопления. Возможно комбинированное использование с системами тёплого пола, вентиляции, радиаторного водяного отопления.

Встраиваемые конвекторы отопления водяные могут быть установлены как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа);
  • подключение вентилятора: ~7/9/12±10% (AC);
  • степень защиты вентилятора: IP20;
  • уровень звукового давления от вентилятора (min/max): 19/35 дБ.
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • тангенциальный AC вентилятор;
  • поперечная рулонная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости;
  • тангенциальный AC вентилятор c напряжением питания ~12 В, установлен на виброзащитных опорах.
