Встраиваемые водяные конвекторы

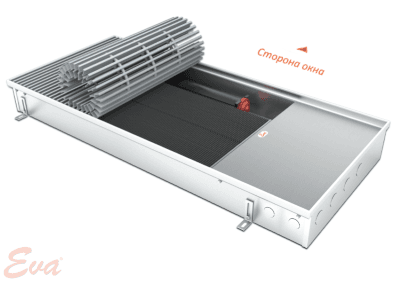

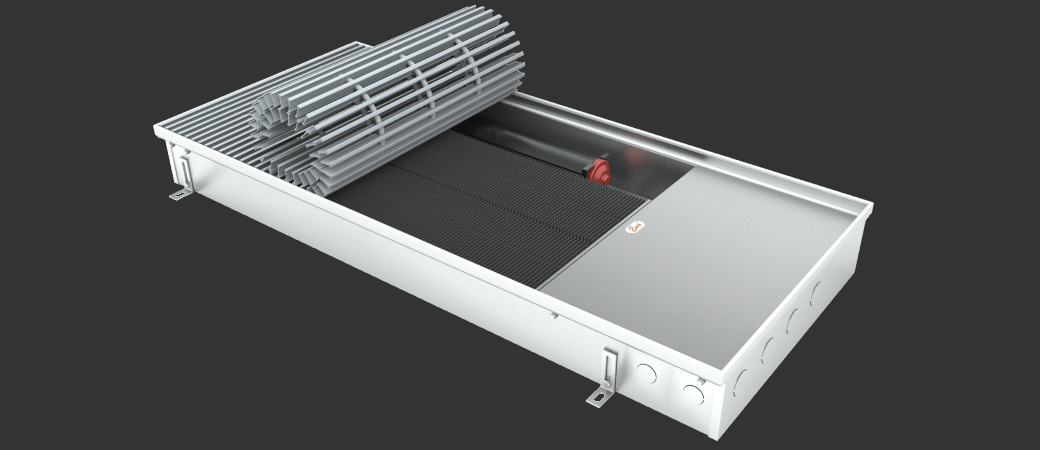

Модель КВ.100.403 (КВО)

Высота 100 мм. Ширина 403 мм.

Тип конвектора: КВ (КВО)
Высота: 100 мм.
Ширина: 403 мм.
Тепловая мощность: 254 - 10938 Вт.
Стандартная длина [мм]: 900, 1000 - 3000 (шаг 250)

Встраиваемые водяные конвекторы 100 403

Тип конвектора Высота, мм Ширина, мм Тепловая Мощность Стандартная длина, мм
(90/70/20C) [Вт]
КВ, КВО 100 403 254 - 10938 900, 1000 (шаг 250 мм)



Встраиваемые водяные конвекторы 100 403

Регулировка по высоте
(за счёт юстировочных
винтов) [мм]
0-33,5
Теплообменник 4-трубный
Длина оребрения [мм]* L-300
Ширина оребрения [мм] 255
Высота оребрения [мм] 65
Диаметр трубы [мм] 22
Рабочее давление 16атм(1,6МПа)
Подключение 2 × G1/2’’
(наружная резьба)
Межосевое расстояние фитингов теплообменника [мм] 190
Максимальная температура теплоносителя 115°С



Теплопроизводительность КВ.100.403. (KBO)

Вентилятор выключен
Мин. обороты
Средние обороты
Макс. обороты

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Dыключенный вентилятор
70 15 296 345 469 592 717 839 964 1086 1210 1332
20 266 310 420 532 643 752 863 974 1084 1195
22 254 295 401 507 613 718 824 929 1035 1140
80 15 360 418 568 718 868 1017 1167 1317 1466 1616
20 328 382 518 656 793 928 1064 1201 1337 1474
22 316 367 499 630 762 892 1024 1156 1281 1418
90 15 423 494 671 847 1024 1198 1376 1552 1728 1904
20 391 456 619 783 946 1107 1271 1434 1596 1759
22 378 441 599 757 914 1070 1229 1388 1544 1702
Потребляемая мощность [Вт] 27 31 31 58 58 62 62 89 93 93
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 11,6 12,9 16,1 19,4 22,6 25,8 29,0 32,3 35,5 38,7

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Минимальные обороты вентилятора
70 15 1217 1419 1925 2435 2941 3448 3956 4461 4966 5476
20 1090 1272 1726 2181 2635 3090 3544 3999 4452 4906
22 1041 1214 1647 2082 2514 2948 3383 3815 4249 4682
80 15 1473 1718 2333 2948 3562 4177 4792 5404 6018 6632
20 1344 1568 2128 2690 3249 3810 4369 4930 5489 6049
22 1294 1509 2048 2587 3124 3664 4203 4742 5279 5818
90 15 1737 2027 2751 3476 4199 4923 5648 6370 7095 7817
20 1604 1872 2542 3210 3879 4549 5217 5886 6554 7222
22 1552 1810 2459 3106 3751 4399 5047 5693 6339 6984
Потребляемая мощность [Вт] 27 31 31 58 58 62 62 89 93 93
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 11,6 12,9 16,1 19,4 22,6 25,8 29,0 32,3 35,5 38,7

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Средние обороты вентилятора
70 15 1324 1545 2099 2650 3201 3753 4306 4857 5408 5959
20 1187 1385 1879 2376 2870 3364 3858 4354 4848 5341
22 1133 1322 1793 2266 2737 3210 3682 4154 4626 5097
80 15 1604 1872 2542 3210 3879 4549 5217 5886 6554 7222
20 1464 1707 2319 2928 3538 4149 4759 5369 5977 6588
22 1408 1642 2230 2817 3402 3990 4577 5164 5751 6336
90 15 1891 2207 2995 3784 4571 5361 6150 6938 7726 8512
20 1747 2039 2767 3497 4223 4952 5682 6409 7136 7863
22 1690 1972 2677 3384 4085 4790 5494 6198 6902 7606
Потребляемая мощность [Вт] 27 31 31 58 58 62 62 89 93 93
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 11,6 12,9 16,1 19,4 22,6 25,8 29,0 32,3 35,5 38,7

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Максимальные обороты вентилятора
70 15 1703 1986 2696 3403 4115 4823 5532 6241 6951 7658
20 1526 1780 2416 3051 3688 4322 4959 5594 6230 6865
22 1456 1698 2305 2911 3517 4125 4732 5339 5945 6551
80 15 2063 2406 3267 4125 4985 5843 6704 7563 8422 9280
20 1881 2195 2978 3761 4547 5331 6114 6898 7683 8465
22 1810 2112 2865 3619 4373 5126 5880 6634 7387 8141
90 15 2432 2837 3849 4862 5876 6888 7902 8914 9927 10938
20 2287 2621 3555 4491 5427 6363 7299 8235 9169 10104
22 2173 2536 3439 4344 5250 6154 7059 7965 8870 9775
Потребляемая мощность [Вт] 27 31 31 58 58 62 62 89 93 93
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 11,6 12,9 16,1 19,4 22,6 25,8 29,0 32,3 35,5 38,7

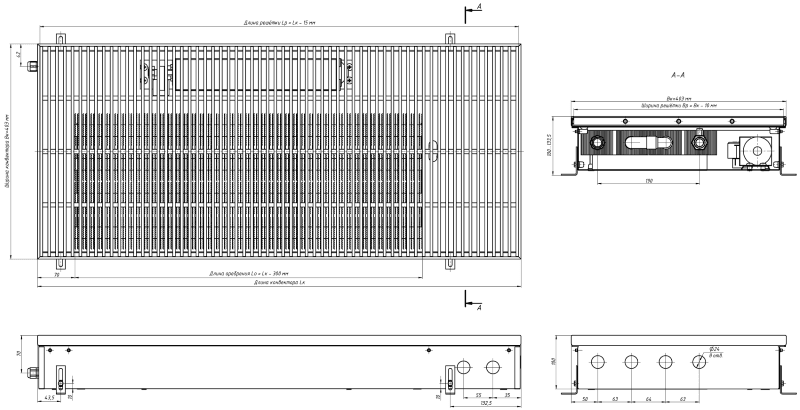

Размеры отопительного конвектора КВ.90.403









Встраиваемые водяные конвекторы 100 403

Встраиваемые водяные конвекторы 100 403

Встраиваемые водяные конвекторы 100 403

Встраиваемые водяные конвекторы 100 403

Цена на конвекторы КВ.100.403

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Встраиваемые водяные конвекторы с тангенциальным вентилятором (короб: нержавеющая сталь)
КВ.100.403 Встраиваемые водяные конвекторы КВ 100.403 900 шт. 2287 28 279
1000 шт. 2621 32 401
1250 шт. 3555 36 580
1500 шт. 4491 46 990
1750 шт. 5427 50 709
2000 шт. 6363 57 228
2250 шт. 7299 60 730
2500 шт. 8235 70 246
2750 шт. 9169 76 279
3000 шт. 10104 79 289

ОписаниеРабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Встраиваемые водяные конвекторы с принудительной конвекцией EVA - отопительный прибор, в котором установлен медно-алюминиевый теплообменник и тангенциальный вентилятор, тепло от которого передаётся в отапливаемое помещение путём естественной (при выключенном вентиляторе), и принудительной (при включённом вентиляторе) конвекции.

Позволяет преградить поток холодного воздуха от застеклённых фасадов или окон. Cлужит для отопления как сухих помещений, так и помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с любыми потребностями в интенсивности отопления. Возможно комбинированное использование с системами тёплого пола, вентиляции, радиаторного водяного отопления.

Встраиваемые конвекторы отопления водяные могут быть установлены как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа);
  • подключение вентилятора: ~7/9/12±10% (AC);
  • степень защиты вентилятора: IP20;
  • уровень звукового давления от вентилятора (min/max): 19/35 дБ.
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • тангенциальный AC вентилятор;
  • поперечная рулонная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости;
  • тангенциальный AC вентилятор c напряжением питания ~12 В, установлен на виброзащитных опорах.
