Конвекторы отопления в полу

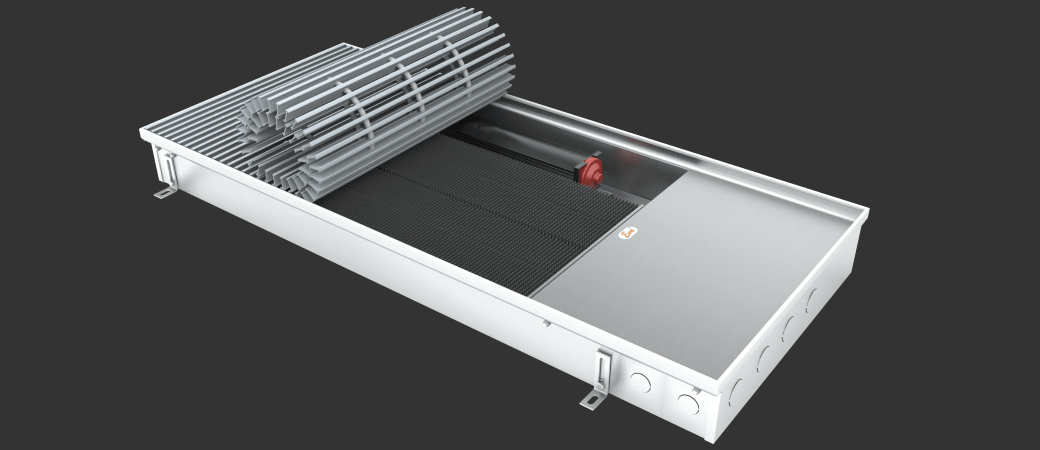

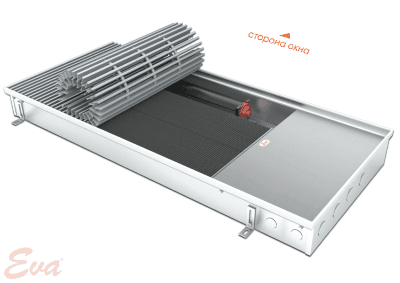

Модель КВ.90.403 (КВО)

Высота 90 мм. Ширина 403 мм.

Тип конвектора: КВ (КВО)
Высота: 90 мм.
Ширина: 403 мм.
Тепловая мощность: 218-10079 Вт.
Стандартная длина [мм]: 900, 1000 - 3000 (шаг 250)

Конвекторы отопления в полу КВ 90 403

Тип конвектора Высота, мм Ширина, мм Тепловая Мощность Стандартная длина, мм
(90/70/20C) [Вт]
КВ, КВО, КВZ 90 403 218 - 10079 900, 1000 (шаг 250 мм)



Конвекторы отопления в полу 90 403

Регулировка по высоте
(за счёт юстировочных
винтов) [мм]
0-33,5
Теплообменник 4-трубный
Длина оребрения [мм]* L-300
Ширина оребрения [мм] 255
Высота оребрения [мм] 65
Диаметр трубы [мм] 22
Рабочее давление 16атм(1,6МПа)
Подключение 2 × G1/2’’
(наружная резьба)
Межосевое расстояние фитингов теплообменника [мм] 190
Максимальная температура теплоносителя 115°С



Теплопроизводительность КВ.90.403. (KBO, KBZ)

Вентилятор выключен
Мин. обороты
Средние обороты
Макс. обороты

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Dыключенный вентилятор
70 15 255 297 403 509 616 721 828 934 1040 1145
20 229 266 361 457 552 647 742 837 932 1027
22 218 254 345 436 527 617 708 799 890 980
80 15 309 359 488 617 746 874 1004 1132 1260 1389
20 282 328 445 564 681 798 915 1033 1149 1267
22 272 316 429 542 655 767 880 994 1102 1219
90 15 364 425 577 728 880 1030 1183 1334 1486 1637
20 336 392 532 673 813 952 1093 1232 1372 1512
22 325 379 515 651 786 920 1057 1193 1327 1463
Потребляемая мощность [Вт] 27 31 31 58 58 62 62 89 93 93
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 11,2 12,4 15,5 18,6 21,7 24,8 27,9 31,0 34,1 37,2

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Минимальные обороты вентилятора
70 15 1121 1308 1774 2243 2710 3177 3645 4111 4576 5046
20 1004 1172 1590 2010 2428 2847 3265 3685 4102 4520
22 959 1119 1518 1918 2317 2717 3117 3516 3916 4314
80 15 1358 1584 2150 2717 3283 3849 4416 4980 5546 6112
20 1239 1445 1961 2479 2994 3510 4026 4542 5058 5574
22 1192 1390 1887 2384 2879 3377 3873 4369 4865 5361
90 15 1601 1868 2535 3203 3869 4537 5204 5870 6538 7204
20 1478 1725 2343 2958 3574 4192 4808 5423 6039 6655
22 1430 1668 2266 2862 3457 4054 4651 5246 5841 6436
Потребляемая мощность [Вт] 27 31 31 58 58 62 62 89 93 93
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 11,2 12,4 15,5 18,6 21,7 24,8 27,9 31,0 34,1 37,2

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Средние обороты вентилятора
70 15 1220 1424 1934 2442 2950 3459 3968 4476 4984 5491
20 1094 1277 1732 2189 2644 3100 3555 4012 4468 4921
22 1044 1218 1653 2088 2522 2958 3393 3828 4262 4697
80 15 1478 1725 2343 2958 3574 4192 4808 5423 6039 6655
20 1349 1573 2137 2698 3260 3823 4385 4947 5508 6070
22 1297 1513 2054 2596 3135 3677 4218 4758 5299 5838
90 15 1742 2034 2760 3487 4212 4940 5667 6393 7119 7844
20 1609 1879 2550 3222 3892 4563 5235 5906 6576 7246
22 1558 1817 2467 3118 3764 4413 5063 5711 6360 7009
Потребляемая мощность [Вт] 27 31 31 58 58 62 62 89 93 93
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 11,2 12,4 15,5 18,6 21,7 24,8 27,9 31,0 34,1 37,2

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Максимальные обороты вентилятора
70 15 1569 1830 2484 3136 3792 4444 5097 5751 6405 7057
20 1406 1640 2226 2812 3398 3983 4570 5155 5741 6326
22 1342 1565 2124 2682 3241 3801 4361 4920 5479 6037
80 15 1901 2217 3010 3801 4594 5385 6177 6969 7761 8552
20 1734 2023 2744 3466 4190 4912 5634 6357 7079 7800
22 1668 1946 2640 3334 4030 4723 5418 6113 6807 7502
90 15 2241 2614 3547 4480 5415 6347 7281 8214 9148 10079
20 2107 2415 3276 4138 5001 5863 6726 7588 8449 9311
22 2003 2337 3169 4003 4838 5671 6505 7340 8173 9007
Потребляемая мощность [Вт] 27 31 31 58 58 62 62 89 93 93
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 11,2 12,4 15,5 18,6 21,7 24,8 27,9 31,0 34,1 37,2

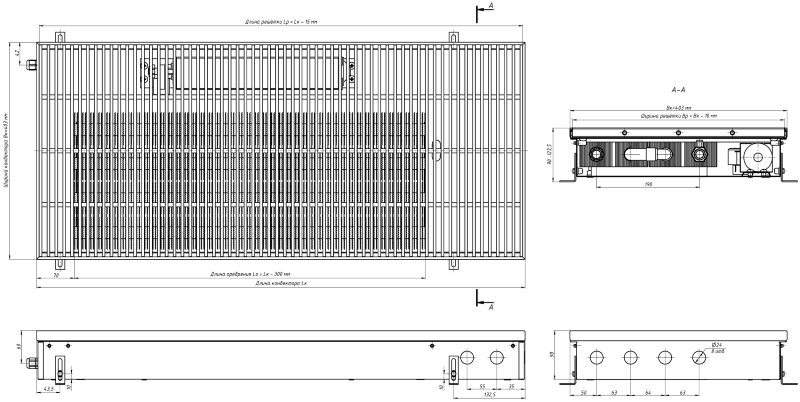

Размеры отопительного конвектора КВ.90.403









Конвекторы отопления в полу КВ 90 403

Конвекторы отопления в полу КВ 90 403

Конвекторы отопления в полу КВ 90 403

Конвекторы отопления в полу КВ 90 403



Цена на конвекторы КВ.90.403

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Конвекторы отопления в полу с тангенциальным вентилятором (короб: нержавеющая сталь)
КВ.90.403 Конвекторы отопления в полу КВ 90.403 900 шт. 2107 28 112
1000 шт. 2415 32 227
1250 шт. 3276 36 386
1500 шт. 4138 46 756
1750 шт. 5001 50 455
2000 шт. 5863 56 955
2250 шт. 6726 60 439
2500 шт. 7588 69 918
2750 шт. 8449 75 934
3000 шт. 9311 78 928



ОписаниеРабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Конвекторы отопления в полу с принудительной конвекцией EVA - отопительный прибор, в котором установлен медно-алюминиевый теплообменник и тангенциальный вентилятор, тепло от которого передаётся в отапливаемое помещение путём естественной (при выключенном вентиляторе), и принудительной (при включённом вентиляторе) конвекции.

Позволяет преградить поток холодного воздуха от застеклённых фасадов или окон. Cлужит для отопления как сухих помещений, так и помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с любыми потребностями в интенсивности отопления. Возможно комбинированное использование с системами тёплого пола, вентиляции, радиаторного водяного отопления.

Встраиваемые конвекторы отопления водяные могут быть установлены как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа);
  • подключение вентилятора: ~7/9/12±10% (AC);
  • степень защиты вентилятора: IP20;
  • уровень звукового давления от вентилятора (min/max): 19/35 дБ.
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • тангенциальный AC вентилятор;
  • поперечная рулонная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости;
  • тангенциальный AC вентилятор c напряжением питания ~12 В, установлен на виброзащитных опорах.
