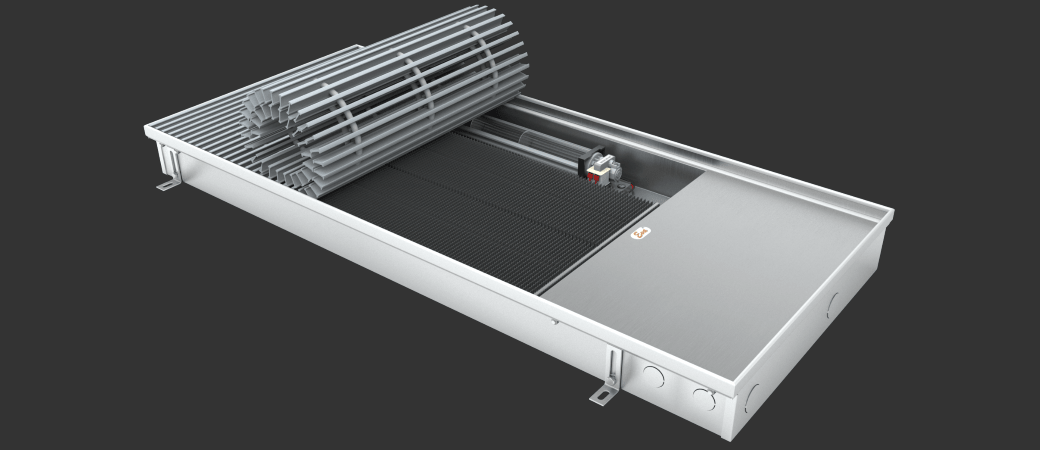

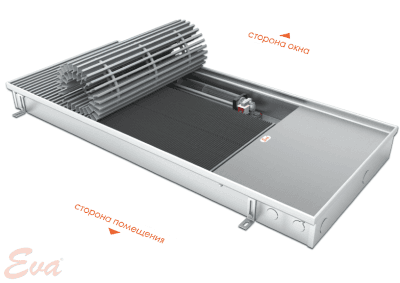

Конвектор встроенный в пол

Модель КВ.80.403

Высота 80 мм. Ширина 403 мм.

Тип конвектора: КВ
Высота: 80 мм.
Ширина: 403 мм.
Тепловая мощность: 152 - 7941 Вт.
Стандартная длина [мм]: 900, 1000 - 3000 (шаг 250)

Конвектор встроенный в пол 80 403

Тип конвектора Высота, мм Ширина, мм Тепловая Мощность Стандартная длина, мм
(90/70/20C) [Вт]
КВ 80 403 152 - 7941 900, 1000 (шаг 250 мм)



Конвектор встроенный в пол

Регулировка по высоте
(за счёт юстировочных
винтов) [мм]
0-33,5
Теплообменник 4-трубный
Длина оребрения [мм]* L-300
Ширина оребрения [мм] 255
Высота оребрения [мм] 65
Диаметр трубы [мм] 22
Рабочее давление 16атм(1,6МПа)
Подключение 2 × G1/2’’
(наружная резьба)
Межосевое расстояние фитингов теплообменника [мм] 190
Максимальная температура теплоносителя 115*С



Теплопроизводительность конвектора КВ.80.403.

Вентилятор выключен
Мин. обороты
Средние обороты
Макс. обороты

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
выключенный вентилятор
70 15 177 207 281 355 429 502 577 650 724 798
20 159 185 252 318 385 450 517 583 649| 715
22 152 177 240 304 367 430 493 556 620 683
80 15 215 250 340 430 520 609 699 788 878 967
20 196 229 310 393 474 556 637 719 800 883
22 189 220 299 377 456 534 613 692 767 849
90 15 253 296 402 507 613 717 824 929 1035 1140
20 234 273 371 469 566 663 761 858 956 1053
22 226 264 358 453 547 641 736 831 924 1019
Потребляемая мощность [Вт] 20 36 40 58 60 78 98 100 100 120
Объём теплообменника [л] 1076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 10,2 11,3 14,1 17,0 19,8 22,6 25,4 28,3 31,1 33,9

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
минимальные обороты вентилятора
70 15 883 1030 1398 1767 2135 2503 2872 3238 3605 3975
20 791 923 1253 1583 1913 2243 2573 2903 3232 3561
22 756 881 1196 1511 1825 2140 2456 2770 3085 3399
80 15 1070 1248 1694 2140 2586 3033 3479 3923 4369 4815
20 976 1138 1545 1953 2359 2766 3172 3579 3985 4392
22 939 1095 1487 1878 2268 2660 3051 3442 3832 4224
90 15 1261 1472 1997 2524 3048 3574 4100 4625 5151 5675
20 1165 1359 1846 2331 2816 3302 3788 4273 4758 5243
22 1127 1314 1785 2255 2723 3194 3664 4133 4602 5070
Потребляемая мощность [Вт] 20 36 40 58 60 78 98 100 100 120
Объём теплообменника [л] 1076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 10,2 11,3 14,1 17,0 19,8 22,6 25,4 28,3 31,1 33,9

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Средние обороты вентилятора
70 15 961 1122 1523 1924 2324 2725 3126 3526 3926 4326
20 862 1006 1364 1725 2083 2442 2801 3161 3520 3877
22 822 959 1302 1645 1987 2330 2673 3016 3358 3701
80 15 1165 1359 1846 2331 2816 3302 3788 4273 4758 5243
20 1063 1239 1684 2125 2569 3012 3455 3898 4339 4782
22 1022 1192 1619 2045 2470 2897 3323 3749 4175 4600
90 15 1373 1602 2174 2747 3319 3892 4464 5036 5609 6179
20 1268 1480 2009 2539 3066 3595 4125 4653 5181 5708
22 1227 1432 1943 2456 2965 3477 3989 4500 5011 5522
Потребляемая мощность [Вт] 20 36 40 58 60 78 98 100 100 120
Объём теплообменника [л] 1076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 10,2 11,3 14,1 17,0 19,8 22,6 25,4 28,3 31,1 33,9

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Максимальные обороты вентилятора
70 15 1236 1442 1957 2471 2987 3501 4016 4531 5046 5560
20 1108 1292 1754 2215 2677 3138 3600 4061 4523 4983
22 1057 1233 1674 2113 2554 2995 3436 3876 4316 4756
80 15 1498 1747 2371 2995 3619 4242 4867 5490 6114 6737
20 1366 1593 2162 2730 3301 3870 4438 5008 5577 6145
22 1314 1533 2080 2627 3175 3721 4269 4816 5363 5910
90 15 1765 2060 2794 3529 4266 5000 5736 6472 7207 7941
20 1660 1903 2581 3260 3940 4619 5299 5978 6656 7335
22 1578 1841 2496 3154 3811 4468 5125 5783 6439 7096
Потребляемая мощность [Вт] 20 36 40 58 60 78 98 100 100 120
Объём теплообменника [л] 1076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 10,2 11,3 14,1 17,0 19,8 22,6 25,4 28,3 31,1 33,9

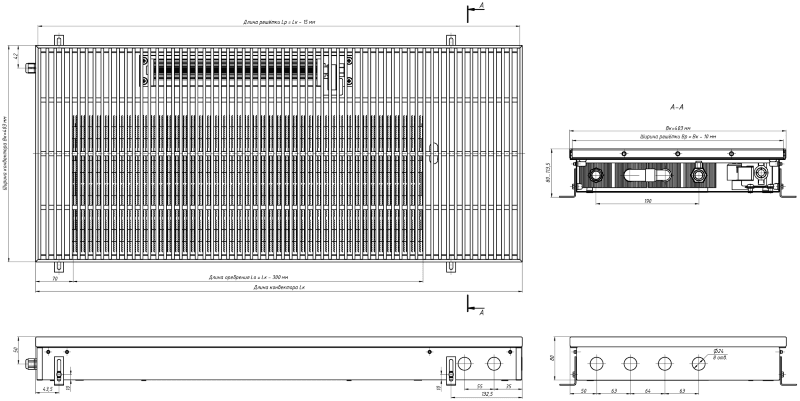

Размеры отопительного конвектора КВ.75.403









Конвектор встроенный в пол 80 403

Конвектор встроенный в пол 80 403

Конвектор встроенный в пол 80 403

Конвектор встроенный в пол 80 403



Цена на конвекторы КВ.80.403

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Конвектор встроенный в пол с вентилятором (короб: нержавеющая сталь)
КВ.80.403 Конвектор встроенный в пол КВ 80.403 900 шт. 1660 27 079
1000 шт. 1903 33 195
1250 шт. 2581 37 801
1500 шт. 3260 47 051
1750 шт. 3940 50 958
2000 шт. 4619 59 540
2250 шт. 5299 68 220
2500 шт. 5978 71 820
2750 шт. 6656 74 926
3000 шт. 7335 82 946

ОписаниеРабочие данныеСтандартный комплект поставкиКонструктивные особенностиГарантия

Конвектор встроенный в пол с принудительной конвекцией EVA - отопительный прибор, в котором установлен медно-алюминиевый теплообменник и тангенциальный вентилятор, тепло от которого передаётся в отапливаемое помещение путём естественной (при выключенном вентиляторе), и принудительной (при включённом вентиляторе) конвекции.

Позволяет преградить поток холодного воздуха от застеклённых фасадов или окон. Cлужит для отопления как сухих помещений, так и помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с любыми потребностями в интенсивности отопления. Возможно комбинированное использование с системами тёплого пола, вентиляции, радиаторного водяного отопления.

Встраиваемые конвекторы отопления водяные могут быть установлены как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа);
  • подключение вентилятора: ~7/9/12±10% (AC);
  • степень защиты вентилятора: IP20;
  • уровень звукового давления от вентилятора (min/max): 19/35 дБ.
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • тангенциальный AC вентилятор;
  • поперечная рулонная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости;
  • тангенциальный AC вентилятор c напряжением питания ~12 В, установлен на виброзащитных опорах.

Производитель предоставляет следующую гарантию:

  •     10 лет на пластинчатый медно-алюминиевый т еплообменник;
  •     10 лет на сквозную коррозию корпуса конвектора;
  •      1 год на вентиляторы и остальные применяемые части конвектора.

Гарантия не расспространяется на обычный износ в ходе использования и на дефекты, обусловленные неправильным обращением.
Производитель конвекторов EVA оставляет за собой право на изменение конструкции и цены без предварительного предупреждения.
