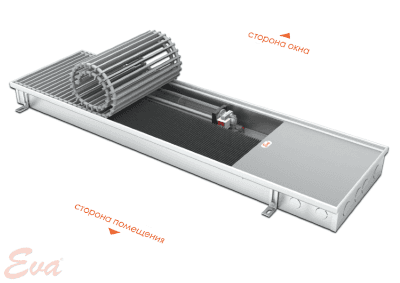

Встраиваемые конвекторы отопления водяные
Модель Eva КВ.65.258
Высота 65 мм. Ширина 258 мм.
( КВ - конвектор с принудительной конвекцией (с вентилятором))
( КВ - конвектор с принудительной конвекцией (с вентилятором))
Стандартная длина конвектора (Lк) | 900,1000 - 3000 мм. |
Регулировка по высоте | 0 - 33,5 мм. |
Теплообменник | 2 -трубный |
Длина оребрения | Lk - 300 мм. |
Высота оребрения | 53 мм. |
Ширина оребрения | 125 мм. |
Межосевое расстояние фитингов | 63 мм. |
Подключение | 2 х G1/2" |
Рабочее давление | 16 атм (МПа) |
Диаметр трубы теплообменника | 22 мм. |
Макс. температура теплоносителя | 115 °С |
Напряжение питания | ~230±10% (АС) |
Управляющее напряжение | ~7/9/12±10% (АС) |
Тип | Высота, мм | Ширина, мм | Тепловая мощность, Вт (90/70/20°C) | Стандартная длина, мм |
КВ | 65 | 258 | 1169-5165 | 900, 1000-3000 (шаг 250 мм) |
Теплопроизводительность конвектора Eva КВ.65.258
Температура теплоносителя (tвх), [°С] |
Температура воздуха в помещении (tпом), [°С] |
900 | 1 000 | 1 250 | 1 500 | 1 750 | 2 000 | 2 250 | 2 500 | 2 750 | 3 000 |
Вентилятор выключен | |||||||||||
70 | 20 | 42 | 49 | 66 | 84 | 101 | 119 | 136 | 154 | 171 | 189 |
80 | 20 | 52 | 60 | 82 | 104 | 125 | 147 | 168 | 190 | 211 | 233 |
90 | 20 | 62 | 72 | 98 | 124 | 149 | 175 | 201 | 226 | 252 | 278 |
Минимальные обороты | |||||||||||
70 | 20 | 557 | 650 | 882 | 1115 | 1647 | 1580 | 1812 | 2044 | 2276 | 2508 |
80 | 20 | 687 | 801 | 1088 | 1375 | 1661 | 1947 | 2234 | 2520 | 2806 | 3093 |
90 | 20 | 820 | 957 | 1300 | 1641 | 1983 | 2326 | 2667 | 3009 | 3350 | 3692 |
Средние обороты | |||||||||||
70 | 20 | 607 | 708 | 961 | 1214 | 1467 | 1720 | 1972 | 2226 | 2479 | 2730 |
80 | 20 | 748 | 873 | 1186 | 1497 | 1809 | 2121 | 2433 | 2745 | 3056 | 3368 |
90 | 20 | 893 | 1042 | 1414 | 1788 | 2159 | 2532 | 2904 | 3276 | 3648 | 4020 |
Максимальные обороты | |||||||||||
70 | 20 | 780 | 910 | 1235 | 1560 | 1885 | 2210 | 2535 | 2860 | 3185 | 3509 |
80 | 20 | 962 | 1122 | 1523 | 1923 | 2325 | 2725 | 3126 | 3527 | 3928 | 4328 |
90 | 20 | 1169 | 1340 | 1817 | 2296 | 2774 | 3253 | 3731 | 4210 | 4687 | 5165 |
Потребляемая мощность [Вт] | 20 | 36 | 40 | 58 | 60 | 78 | 98 | 100 | 100 | 120 | |
Объём теплообменника [л] | 0,538 | 0,63 | 0,814 | 0,997 | 1,18 | 1,363 | 1,546 | 1,729 | 1,912 | 2,095 | |
Масса конвектора [кг] | 6,6 | 7,3 | 9,1 | 11 | 12,8 | 14,6 | 16,4 | 18,3 | 20,1 | 21,9 | |
Цена конвектора Eva КВ.65.258
Артикул | Длина, мм. | Вес изделия вместе с упаковкой, кг. | Тепловая мощность, Вт (90/70/20°C) | Конвектор без решетки и окантовки | Стоимость решетки в составе конвектора | Конвектор с решеткой и окантовкой |
---|---|---|---|---|---|---|
КВ.65.258.600.2ТГ | 600 | 5.69 | 388 | 18232 | 3712 | 21945 |
КВ.65.258.650.2ТГ | 650 | 6.09 | 466 | 18694 | 4022 | 22716 |
КВ.65.258.700.2ТГ | 700 | 6.49 | 543 | 19156 | 4331 | 23487 |
КВ.65.258.750.2ТГ | 750 | 6.89 | 621 | 19654 | 4640 | 24294 |
КВ.65.258.800.2ТГ | 800 | 7.29 | 699 | 20264 | 4950 | 25213 |
КВ.65.258.850.2ТГ | 850 | 7.69 | 776 | 20726 | 5259 | 25985 |
КВ.65.258.900.2ТГ | 900 | 8.09 | 854 | 21227 | 5568 | 26795 |
КВ.65.258.950.2ТГ | 950 | 8.49 | 931 | 21724 | 5878 | 27602 |
КВ.65.258.1000.2ТГ | 1000 | 8.89 | 1009 | 23074 | 6187 | 29261 |
КВ.65.258.1050.2ТГ | 1050 | 9.29 | 1087 | 24388 | 6496 | 30884 |
КВ.65.258.1100.2ТГ | 1100 | 9.69 | 1164 | 25701 | 6806 | 32507 |
КВ.65.258.1150.2ТГ | 1150 | 10.09 | 1242 | 26715 | 7115 | 33830 |
КВ.65.258.1200.2ТГ | 1200 | 10.53 | 1319 | 27994 | 7424 | 35418 |
КВ.65.258.1250.2ТГ | 1250 | 10.93 | 1397 | 29137 | 7734 | 36871 |
КВ.65.258.1300.2ТГ | 1300 | 11.33 | 1475 | 30298 | 8043 | 38341 |
КВ.65.258.1350.2ТГ | 1350 | 11.73 | 1552 | 31735 | 8352 | 40087 |
КВ.65.258.1400.2ТГ | 1400 | 12.13 | 1630 | 33172 | 8662 | 41834 |
КВ.65.258.1450.2ТГ | 1450 | 12.53 | 1707 | 34609 | 8971 | 43580 |
КВ.65.258.1500.2ТГ | 1500 | 13.05 | 1785 | 36542 | 9281 | 45823 |
КВ.65.258.1550.2ТГ | 1550 | 13.45 | 1863 | 38213 | 9590 | 47803 |
КВ.65.258.1600.2ТГ | 1600 | 13.85 | 1940 | 39087 | 9899 | 48986 |
КВ.65.258.1650.2ТГ | 1650 | 14.25 | 2018 | 39993 | 10209 | 50201 |
КВ.65.258.1700.2ТГ | 1700 | 14.65 | 2096 | 40854 | 10518 | 51371 |
КВ.65.258.1750.2ТГ | 1750 | 15.05 | 2173 | 41708 | 10827 | 52536 |
КВ.65.258.1800.2ТГ | 1800 | 15.45 | 2251 | 42593 | 11137 | 53730 |
КВ.65.258.1850.2ТГ | 1850 | 15.85 | 2328 | 43508 | 11446 | 54954 |
КВ.65.258.1900.2ТГ | 1900 | 16.25 | 2406 | 44344 | 11755 | 56099 |
КВ.65.258.1950.2ТГ | 1950 | 16.69 | 2484 | 45414 | 12065 | 57478 |
КВ.65.258.2000.2ТГ | 2000 | 17.18 | 2561 | 46152 | 12374 | 58526 |
КВ.65.258.2050.2ТГ | 2050 | 17.58 | 2639 | 46651 | 12683 | 59334 |
КВ.65.258.2100.2ТГ | 2100 | 17.98 | 2716 | 47017 | 12993 | 60009 |
КВ.65.258.2150.2ТГ | 2150 | 18.38 | 2794 | 47653 | 13302 | 60955 |
КВ.65.258.2200.2ТГ | 2200 | 18.78 | 2872 | 48970 | 13611 | 62581 |
КВ.65.258.2250.2ТГ | 2250 | 19.18 | 2949 | 50275 | 13921 | 64196 |
КВ.65.258.2300.2ТГ | 2300 | 19.58 | 3027 | 51568 | 14230 | 65799 |
КВ.65.258.2350.2ТГ | 2350 | 19.98 | 3104 | 52850 | 14539 | 67390 |
КВ.65.258.2400.2ТГ | 2400 | 20.38 | 3182 | 54120 | 14849 | 68969 |
КВ.65.258.2450.2ТГ | 2450 | 20.9 | 3260 | 55614 | 15158 | 70773 |
КВ.65.258.2500.2ТГ | 2500 | 21.3 | 3337 | 56918 | 15468 | 72386 |
КВ.65.258.2550.2ТГ | 2550 | 21.7 | 3415 | 57799 | 15777 | 73575 |
КВ.65.258.2600.2ТГ | 2600 | 22.1 | 3493 | 58524 | 16086 | 74611 |
КВ.65.258.2650.2ТГ | 2650 | 22.5 | 3570 | 59317 | 16396 | 75713 |
КВ.65.258.2700.2ТГ | 2700 | 22.94 | 3648 | 60031 | 16705 | 76736 |
КВ.65.258.2750.2ТГ | 2750 | 23.34 | 3725 | 60738 | 17014 | 77753 |
КВ.65.258.2800.2ТГ | 2800 | 23.74 | 3803 | 61440 | 17324 | 78764 |
КВ.65.258.2850.2ТГ | 2850 | 24.14 | 3881 | 62135 | 17633 | 79768 |
КВ.65.258.2900.2ТГ | 2900 | 24.54 | 3958 | 63139 | 17942 | 81081 |
КВ.65.258.2950.2ТГ | 2950 | 24.94 | 4036 | 63544 | 18252 | 81796 |
КВ.65.258.3000.2ТГ | 3000 | 25.34 | 4113 | 64200 | 18561 | 82761 |
1 to 10 (50) |
Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.
Встраиваемые конвекторы отопления водяные - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.
Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.
Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.
Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.
- максимальная рабочая температура теплоносителя: 115 °С;
- рабочее давление теплоносителя: 16 атм (1,6 МПа);
- опрессовочное давление: 25 атм (2,5 МПа).
- корпус из нержавеющей стали;
- медно-алюминиевый теплообменник;
- тангенциальный вентилятор;
- продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
- декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
- декоративные крышки;
- комплект крепёжно-регулировочных ножек;
- комплект юстировочных винтов и крепёжных болтов;
- комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
- технический паспорт, инструкция по монтажу и эксплуатации.
- материал корпуса- нержавеющая сталь толщиной 0,8 мм;
- материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
- регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
- подключение теплообменника- G1/2’’ (наружная резьба);
- межосевое расстояние фитингов теплообменника- 65 мм;
- применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
- съёмный медно-алюминиевый теплообменник;
- диаметр труб теплообменника 22 мм с толщиной стенки 0,8мм (начиная с высоты конвектора 90мм);
- использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
- в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
- применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
- специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
