Конвекторы отопления водяные в полу

Модели КВ

Высота 80 мм. Ширина 258, 303 мм.

Конвекторы отопления водяные в полу КВ 80 258

Конвекторы отопления водяные в полу Кв 80 303

Тип Высота, мм Ширина, мм Тепловая мощность Потребляемая мощность Стандартная длина конвектора
[мм]
(min/max)[Вт]
КВ 80 258 91 - 6457 20 - 120 900, 1000 - 3000 (шаг 250)
303 101 - 6299

Конвекторы отопления водяные в полу КВ 80

КВ 80

Регулировка по высоте (за счёт котировочных винтов) [мм] 0 - 33,5
Теплообменник 2-трубный
Длина оребрения [мм]* L-300
Ширина оребрения [мм] 125
Высота оребрения [мм] 53
Диаметр трубы [мм] 22
Раоэчее давление 16атм(1.6 МПа)
Подключение 2 х G1/2* (наружная резьба)
Межосевое расстояние фитингов теплообменника [мм] 63
Максимальная температура теплоносителя 115‘С



Ширина конвектора 258 мм.(КВ.80.258)Ширина конвектора 303 мм.(КВ.80.303.)

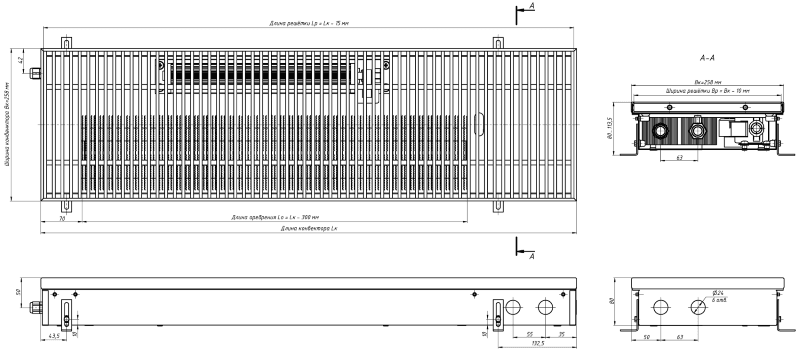

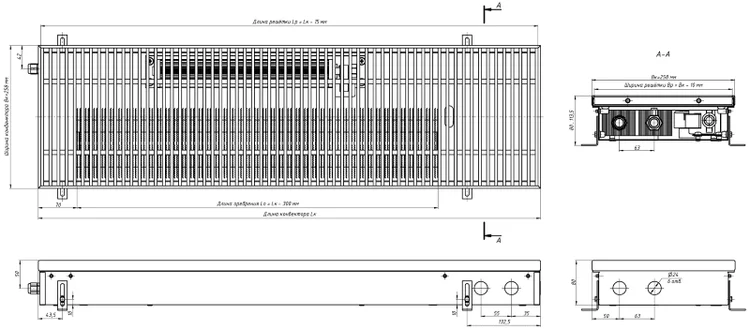

Размеры конвектора КВ.80.258





Конвекторы отопления водяные в полу КВ 80 258

Конвекторы отопления водяные в полу КВ 80 258

Конвекторы отопления водяные в полу КВ 80 258

Конвекторы отопления водяные в полу КВ 80 258

Теплопроизводительность конвекторов КВ.80.258

Выключенный вентилятор
MIN. обороты
Средние обороты
MAX. обороты

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
выключенный вентилятор
70 15 106 123 168 212 256 300 344 388 432 476
20 95 111 150 190 230 269 309 348 388 427
22 91 105 143 181 219 257 259 332 370 408
80 15 129 149 203 257 310 363 417 471 524 578
20 117 137 185 235 283 332 380 429 478 527
22 115 131 178 225 272 319 366 413 458 507
90 15 151 177 240 303 366 428 492 555 618 681
20 140 163 221 280 338 396 454 512 571 629
22 135 158 214 271 327 383 439 496 552 608
Потребляемая мощность [Вт] 20 36 40 58 60 78 98 100 100 120
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 6,8 7,5 9,4 11,3 13,1 15,0 16,9 18,8 20,6 22,5

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Минимальные обороты вентилятора
70 15 718 838 1136 1437 1736 2035 2335 2633 2932 3232
20 643 751 1019 1287 1555 1824 2092 2360 2628 2896
22 614 717 972 1229 1484 1740 1997 2252 2508 2764
80 15 870 1014 1377 1740 2103 2466 2829 3190 3553 3915
20 793 925 1256 1588 1918 2249 2579 2910 3240 3571
22 764 891 1209 1527 1844 2163 2481 2799 3116 3434
90 15 1025 1197 1624 2052 2479 2906 3334 3760 4188 4614
20 947 1105 1501 1895 2290 2685 3080 3474 3869 4263
22 916 1069 1451 1833 2214 2597 2979 3360 3742 4123
Потребляемая мощность [Вт] 20 36 40 58 60 78 98 100 100 120
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 6,8 7,5 9,4 11,3 13,1 15,0 16,9 18,8 20,6 22,5

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Средние обороты вентилятора
70 15 782 912 1239 1564 1890 2216 2542 2867 3192 3517
20 701 818 1109 1402 1694 1986 2277 2570 2862 3153
22 669 780 1059 1338 1616 1895 2174 2452 2730 3009
80 15 947 1105 1501 1895 2290 2685 3080 3474 3869 4263
20 864 1008 1369 1728 2088 2449 2809 3169 3528 3888
22 831 969 1316 1663 2008 2355 2702 3048 3395 3740
90 15 1116 1303 1768 2234 2698 3165 3630 4095 4560 5024
20 1031 1203 1633 2064 2493 2923 3354 3783 4212 4642
22 998 1164 1580 1997 2411 2827 3243 3659 4074 4490
Потребляемая мощность [Вт] 20 36 40 58 60 78 98 100 100 120
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 6,8 7,5 9,4 11,3 13,1 15,0 16,9 18,8 20,6 22,5

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
выключенный вентилятор
70 15 1005 1172 1591 2009 2429 2847 3265 3684 4103 4521
20 901 1051 1426 1801 2177 2551 2927 3302 3677 4052
22 860 1002 1361 1718 2076 2435 2793 3151 3509 3867
80 15 1218 1420 1928 2435 2943 3449 3957 4464 4971 5478
20 1111 1296 1758 2220 2684 3146 3609 4072 4535 4997
22 1069 1246 1691 2136 2581 3025 3471 3916 4360 4806
90 15 1435 1675 2272 2870 3469 4066 4664 5262 5860 6457
20 1350 1547 2098 2651 3203 3756 4308 4861 5412 5964
22 1283 1497 2030 2564 3099 3633 4167 4702 5235 5770
Потребляемая мощность [Вт] 20 36 40 58 60 78 98 100 100 120
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 6,8 7,5 9,4 11,3 13,1 15,0 16,9 18,8 20,6 22,5

Цена на конвекторы КВ.80.258

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Конвекторы отопления водяные в полу с вентилятором (короб: нержавеющая сталь)
КВ.80.258 Конвекторы отопления водяные в полу КВ 80.258 900 шт. 1350 22 465
1000 шт. 1547 28 149
1250 шт. 2098 31 448
1500 шт. 2651 39 439
1750 шт. 3203 42 177
2000 шт. 3756 49 656
2250 шт. 4308 57 239
2500 шт. 4861 59 657
2750 шт. 5412 61 708
3000 шт. 5964 68 700

Размеры конвектора КВ.80.303





Конвекторы отопления водяные в полу Кв 80 303

Конвекторы отопления водяные в полу Кв 80 303

Конвекторы отопления водяные в полу Кв 80 303

Конвекторы отопления водяные в полу Кв 80 303

Теплопроизводительность конвекторов КВ.80.303

Выключенный вентилятор

Теплопроизводительность КВ.80.303 Выключенный вентилятор

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
выключенный вентилятор
70 15 118 138 187 236 286 335 385 434 483 532
20 106 124 168 212 256 300 345 389 433 477
22 101 118 160 202 245 287 329 371 413 455
80 15 144 167 227 287 347 406 466 526 585 645
20 131 153 207 262 316 370 425 479 534 588
22 126 147 199 252 304 356 409 46l| 51l| 566
90 15 169 197 268 338 409 478 549 620 690 760
20 156 182 247 312 378 442 507 572 637 702
22 151 176 239 302 365 427 491 554 616 679
Потребляемая мощность [Вт] 20 36 40 58 60 78 98 100 100 120
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 7,0 7,3 9,8 11,7 13,7 15,6 17,6 19,5 21,5 23.4

Минимальные обороты

Теплопроизводительность КВ.80.303 Минимальные обороты

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Минимальные обороты вентилятора
70 15 701 817 1109 1402 1694 1986 2278 2569 2860 3153
20 627 733 994 1256 1517 1779 2041 2303 2563 2825
22 599 699 949 1199 1448 1698 1948 2197 2447 2696
80 15 848 990 1344 1698 2051 2406 2760 3112 3466 3819
20 774 903 1226 1549 1871 2194 2516 2839 3161 3484
22 745 869 1179 1490 1799 2110 2420 2731 3040 3350
90 15 1000 1167 1584 2002 2418 2835 3252 3668 4086 4502
20 924 1078 1464 1849 2234 2620 3004 3389 3774 4159
22 894 1042 1416 1788 2160 2533 2906 3278 3650 4022
Потребляемая мощность [Вт] 20 36 40 58 60 78 98 100 100 120
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 7,0 7,3 9,8 11,7 13,7 15,6 17,6 19,5 21,5 23.4

Средние обороты

Теплопроизводительность КВ.80.303. Средние обороты вентилятора

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
средние обороты вентилятора
70 15 763 890 1208 1526 1843 2161 2479 2797 3114 3431
20 683 798 1082 1368 1653 1937 2222 2507 2792 3076
22 652 761 1033 1305 1576 1848 2120 2392 2664 2935
80 15 924 1078 1464 1849 2234 2620 3004 3389 3774 4159
20 843 983 1336 1686 2037 2389 2740 3092 3442 3793
22 811 945 1284 1622 1959 2298 2636 2974 3312 3648
90 15 1089 1271 1725 2179 2632 3087 3541 3995 4449 4902
20 1006 1174 1593 2014 2432 2852 3272 3691 4109 4528
22 973 1136 1542 1948 2352 2758 3164 3569 3975 4380
Потребляемая мощность [Вт] 20 36 40 58 60 78 98 100 100 120
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 7,0 7,3 9,8 11,7 13,7 15,6 17,6 19,5 21,5 23.4

Максимальные обороты

Теплопроизводительность КВ.80.303. Максимальные обороты вентилятора

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
максимальные обороты вентилятора
70 15 980 1144 1552 1960 2369 2777 3185 3594 4003 4410
20 879 1025 1391 1757 2124 2489 2856 3222 3588 3953
22 839 978 1328 1676 2026 2375 2725 3074 3424 3772
80 15 1188 1386 1881 2375 2871 3365 3860 4355 4850 5344
20 1083 1264 1715 2166 2618 3070 3521 3972 4424 4875
22 1042 1216 1650 2084 2518 2952 3386 3820 4254 4688
90 15 1400 1634 2216 2800 3384 3967 4550 5133 5717 6299
20 1317 1509 2047 2586 3125 3664 4203 4742 5280 5819
22 1252 1460 1980 2501 3023 3544 4065 4587 5108 5629
Потребляемая мощность [Вт] 20 36 40 58 60 78 98 100 100 120
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 7,0 7,3 9,8 11,7 13,7 15,6 17,6 19,5 21,5 23.4



Цена на конвекторы КВ.80.303

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Конвекторы отопления водяные в полу с вентилятором (короб: нержавеющая сталь)
КВ.80.303 Конвекторы отопления водяные в полу КВ 80.303 900 шт. 1317 22 735
1000 шт. 1509 28 434
1250 шт. 2047 31 782
1500 шт. 2586 39 838
1750 шт. 3125 42 622
2000 шт. 3664 50 147
2250 шт. 4203 57 773
2500 шт. 4742 60 249
2750 шт. 5280 62 340
3000 шт. 5819 69 371

Короб отопительного конвектораТеплообменник конвектора отопления водяного в полуРешетка конвектора отопления водяного в полуДекоративная крышка конвектора отопления водного в полу

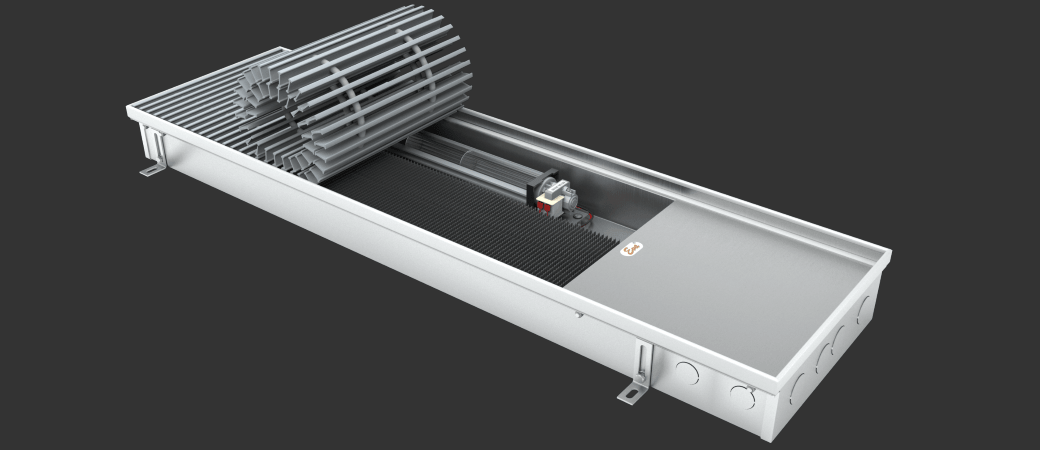

Обзор конструкции

Высота: 80 мм

Ширина: 258, 303, 403* мм

1. Корпус конвектора

2. Теплообменник

3. Декоративная решётка

4. Тангенциальный AC вентилятор

5. Декоративная крышка большая

6. Декоративная крышка малая

7. Декоративный профиль (окантовка)

10. Крепёжный болт (4 шт.)

8. Ножка крепёжно-регулировочная (4 шт.)

9. Винт юстировочный (4 шт.)

11. Шаровой вентиль G1/2’’

12. Запорно-регулирующий клапан G1/2’’

13. Гибкий подвод (2 шт.)

14. Прокладка (4 шт.)

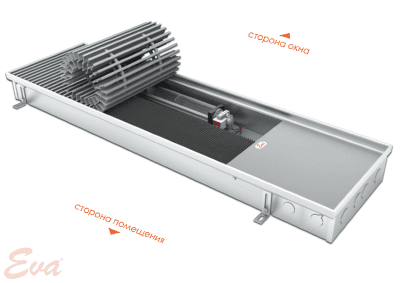

Конвектор отопительный КВ.80.258/303

Конвектор КВ.80.258/303

Высота 80 мм

Ширина 256, 303 мм

Теплообменник 2-x трубный

Напряжение питания [В] ~230±10% (AC)

Тепловая мощность (min/max)[Вт]:

KB.80.258 - 91 - 6457 Вт.

KB.80.303 - 101 - 6299 Вт.

ОписаниеРабочие данныеСтандартный комплект поставкиКонструктивные особенностиГарантия

Конвектор в полу водяной с принудительной конвекцией EVA - отопительный прибор, в котором установлен медно-алюминиевый теплообменник и тангенциальный вентилятор, тепло от которого передаётся в отапливаемое помещение путём естественной (при выключенном вентиляторе), и принудительной (при включённом вентиляторе) конвекции.

Позволяет преградить поток холодного воздуха от застеклённых фасадов или окон. Cлужит для отопления как сухих помещений, так и помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с любыми потребностями в интенсивности отопления. Возможно комбинированное использование с системами тёплого пола, вентиляции, радиаторного водяного отопления.

Встраиваемые конвекторы отопления водяные могут быть установлены как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа);
  • подключение вентилятора: ~7/9/12±10% (AC);
  • степень защиты вентилятора: IP20;
  • уровень звукового давления от вентилятора (min/max): 19/35 дБ.
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • тангенциальный AC вентилятор;
  • поперечная рулонная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости;
  • тангенциальный AC вентилятор c напряжением питания ~12 В, установлен на виброзащитных опорах.

Производитель предоставляет следующую гарантию:

  •     10 лет на пластинчатый медно-алюминиевый т еплообменник;
  •     10 лет на сквозную коррозию корпуса конвектора;
  •      1 год на вентиляторы и остальные применяемые части конвектора.

Гарантия не расспространяется на обычный износ в ходе использования и на дефекты, обусловленные неправильным обращением.
Производитель конвекторов EVA оставляет за собой право на изменение конструкции и цены без предварительного предупреждения.
