Конвекторы с вентилятором

Модели КВ, КВО, КВАО

Высота 125 мм. Ширина 258, 303 мм.

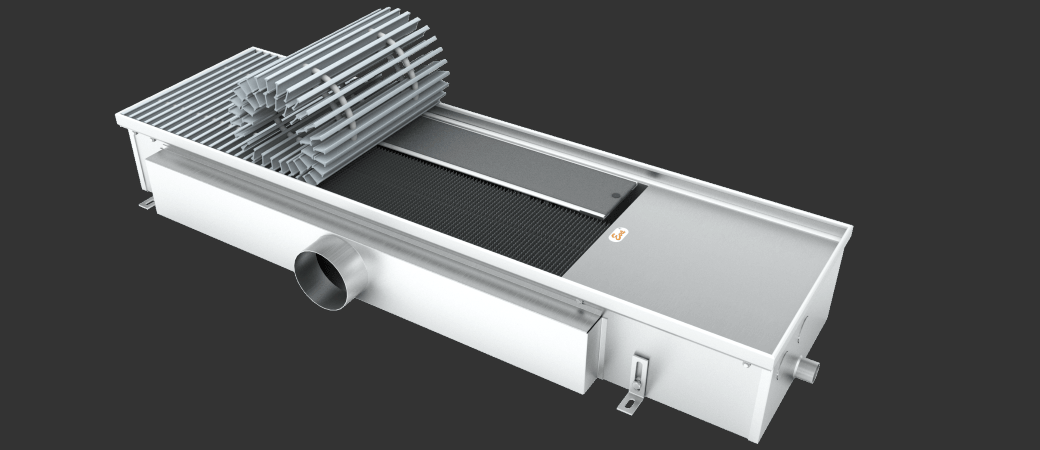

Конвекторы с вентилятором 125 258

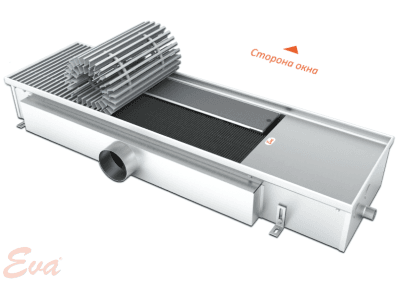

Конвекторы с вентилятором КВ 125 303

Тип Высота, мм Ширина, мм Тепловая мощность Потребляемая мощность Стандартная длина конвектора
[мм]
(min/max)[Вт]
КВ, КВО, КВАО 125 258 113 - 7713 21 - 153 900, 1000 - 3000 (шаг 250)
303 208 - 8128

Конвекторы с вентилятором КВ 125

Регулировка по высоте
(за счёт юстировочных
винтов) [мм]
0-33,5
Теплообменник 2-трубный
Длина оребрения [мм]* L-300
Ширина оребрения [мм] 125
Высота оребрения [мм] 53
Диаметр трубы [мм] 22
Рабочее давление 16атм(1,6МПа)
Подключение 2 × G1/2’’
(наружная резьба)
Межосевое расстояние фитингов теплообменника [мм] 63
Максимальная температура теплоносителя 115°С

Напряжение
питания [В]
Управляющее
напряжение [В]
Степень
защиты
Уровень звукового
давления (min/max) [дБ]
Потребляемая мощность
(min/max) [Вт]
~230±10% (AC) ~7/9/12±10% (AC) IP20 18 - 27 20 - 120

Обзор конструкции Высота: 125 мм Ширина: 258 мм./303 мм.Очень хороший конвектор!

Ширина конвектора 258 мм.(КВ.125.258)Ширина конвектора 303 мм.(КВ.100.303.)

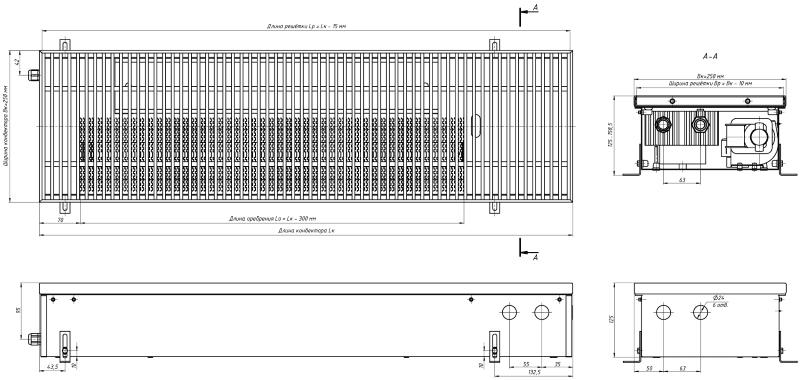

Размеры КВ.125.258





Конвекторы с вентилятором 125 258

Конвекторы с вентилятором 125 258

Конвекторы с вентилятором 125 258

Конвекторы с вентилятором 125 258

Цены на конвекторы КВ 125.258

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Конвекторы с вентилятором (короб: нержавеющая сталь)
КВ.125.258 c 900 шт. 1612 22 829
1000 шт. 1848 27 884
1250 шт. 2507 30 809
1500 шт. 3167 38 957
1750 шт. 3827 41 569
2000 шт. 4487 48 299
2250 шт. 5147 55 762
2500 шт. 5807 58 125
2750 шт. 6465 64 355
3000 шт. 7125 66 373

Теплопроизводительность КВ.100.258. (KBO)

Выключенный вентилятор
MIN. обороты
Средние обороты
MAX. обороты

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Выключенный вентилятор
70 15 132 154 209 264 319 374 429 484 539 593
20 118 138 187 237 286 335 384 434 483 532
22 113 131 179 226 273 320 367 414 461 508
80 15 160 186 253 320 387 453 520 586 653 719
20 146 170 231 292 353 413 474 535 595 656
22 141 163 222 281 339 397 456 515 570 631
90 15 188 220 299 377 456 533 612 691 769 848
20 174 203 276 349 421 493 566 638 711 783
22 168 197 267 337 407 476 547 618 687 758
Потребляемая мощность [Вт] 21 51 51 72 72 102 123 123 153 153
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 8,6 9,5 11,9 14,3 16,6 19,0 21,4 23,8 26,1 28,5

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Минимальные обороты вентилятора
70 15 858 1001 1358 1717 2074 2431 2789 3146 3502 3861
20 768 897 1217 1538 1858 2179 2499 2820 3139 3459
22 734 856 1162 1468 1773 2079 2385 2690 2996 3301
80 15 1039 1212 1645 2079 2512 2946 3379 3811 4244 4677
20 948 1106 1501 1897 2291 2686 3081 3476 3870 4266
22 912 1064 1444 1824 2203 2584 2963 3344 3722 4103
90 15 1225 1430 1793 2451 2961 3472 3982 4492 5003 5512
20 1131 1320 1793 2264 2735 3208 3679 4150 4621 5093
22 1094 1276 1734 2190 2645 3102 3559 4014 4470 4925
Потребляемая мощность [Вт] 21 51 51 72 72 102 123 123 153 153
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 8,6 9,5 11,9 14,3 16,6 19,0 21,4 23,8 26,1 28,5

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Средние обороты вентилятора
70 15 934 1090 1480 1868 2257 2647 3036 3425 3813 4202
20 837 977 1325 1675 2024 2372 2721 3070 3419 3766
22 799 932 1265 1598 1930 2263 2596 2929 3262 3594
80 15 1131 1320 1793 2264 2735 3208 3679 4150 4621 5093
20 1032 1204 1635 2064 2495 2926 3355 3786 4215 4645
22 993 1158 1572 1987 2399 2814 3227 3641 4055 4468
90 15 1333 1556 2112 2668 3223 3780 4336 4892 5448 6002
20 1232 1437 1951 2466 2978 3492 4006 4519 5032 5545
22 1192 1391 1888 2386 2880 3377 3874 4371 4867 5363
Потребляемая мощность [Вт] 21 51 51 72 72 102 123 123 153 153
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 8,6 9,5 11,9 14,3 16,6 19,0 21,4 23,8 26,1 28,5

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Выключенный вентилятор
70 15 1201 1401 1901 2400 2901 3401 3901 4401 4901 5400
20 1076 1255 1703 2152 2600 3048 3497 3945 4393 4840
22 1027 1197 1626 2053 2480 2909 3337 3765 4192 4619
80 15 1455 1697 2303 2909 3515 4120 4727 5333 5939 6544
20 1327 1548 2100 2652 3206 3759 4311 4864 5417 5969
22 1276 1489 2020 2552 3084 3614 4146 4678 5209 5741
90 15 1715 2000 2714 3428 4143 4857 5572 6286 7000 7713
20 1612 1848 2507 3167 3827 4487 5147 5807 6465 7125
22 1533 1788 2425 3063 3702 4340 4978 5617 6254 6892
Потребляемая мощность [Вт] 21 51 51 72 72 102 123 123 153 153
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 8,6 9,5 11,9 14,3 16,6 19,0 21,4 23,8 26,1 28,5

Размеры конвектора КВ.100.303





Конвекторы с вентилятором КВ 125 303

Конвекторы с вентилятором КВ 125 303

Конвекторы с вентилятором КВ 125 303

Конвекторы с вентилятором КВ 125 303

Цены на конвекторы КВ 125.303

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Конвекторы с вентилятором (короб: нержавеющая сталь)
КВ.125.303 Конвекторы с вентилятором КВ 125.303 900 шт. 1699 23 139
1000 шт. 1947 28 208
1250 шт. 2642 31 181
1500 шт. 3337 39 403
1750 шт. 4033 42 061
2000 шт. 4728 48 835
2250 шт. 5424 56 341
2500 шт. 6119 58 771
2750 шт. 6813 65 040
3000 шт. 7508 67 096

Теплопроизводительность КВ.125.303 (КВО, КВАО)

Выключенный вентилятор

Теплопроизводительность КВ.125.303 Выключенный вентилятор

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Выключенный вентилятор. Модель КВ.125.303 (КВО,КВАО)
70 15 243 283 385 486 588 688 790 891 992 1093
20 218 254 345 436 527 617 708 799 889 980
22 208 242 329 416 503 589 676 762 849 935
80 15 295 343 466 589 7112 834 957 1080 1202 1325
20 269 313 425 538 650 761 873 985 1097 1209
22 259 301 409 517 625 732 840 948 1051 1163
90 15 347 405 550 695 840 983 1128 1273 1417 1562
20 321 374 508 642 776 908 1042 1176 1309 1443
22 310 362 491 621 750 878 1008 1138 1266 1396
Потребляемая мощность [Вт] 21 51 51 72 72 102 123 123 153 153
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 8,8 9,8 12,3 14,7 17,2 19,6 22,1 24,5 27,0 29,4

Минимальные обороты

Теплопроизводительность КВ.125.303 Минимальные обороты

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Минимальные обороты вентилятора. Модель КВ.125.303 (КВО, КВАО)
70 15 904 1054 1431 1809 2185 2562 2939 3315 3690 4069
20 810 945 1283 1621 1958 2296 2633 2971 3308 3645
22 773 902 1224 1547 1868 2191 2514 2835 3158 3479
80 15 1095 1277 1734 2191 2647 3104 3561 4016 4472 4928
20 999 1165 1582 1999 2414 2831 3247 3663 4078 4495
22 961 1121 1522 1922 2322 2723 3123 3523 3923 4323
90 15 1291 1506 2044 2583 3120 3658 4197 4734 5272 5809
20 1192 1391 1889 2386 2882 3380 3877 4373 4870 5366
22 1153 1345 1827 2308 2788 3269 3750 4230 4710 5190
Потребляемая мощность [Вт] 21 51 51 72 72 102 123 123 153 153
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 8,8 9,8 12,3 14,7 17,2 19,6 22,1 24,5 27,0 29,4

Средние обороты

Теплопроизводительность КВ.125.303. Средние обороты вентилятора

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Средние обороты вентилятора. Модель КВ.125.303 (КВО, КВАО)
70 15 984 1148 1559 1969 2379 2789 3199 3609 4019 4428
20 882 1029 1397 1765 2132 2500 2867 3235 3603 3969
22 842 982 1333 1684 2034 2385 2736 3087 3437 3788
80 15 1192 1391 1889 2386 2882 3380 3877 4373 4870 5366
20 1088 1269 1723 2176 2629 3083 3536 3989 4441 4895
22 1046 1220 1657 2093 2528 2965 3401 3837 4273 4708
90 15 1405 1640 2226 2812 3397 3984 4569 5155 5741 6325
20 1298 1515 2056 2598 3138 3680 4222 4762 5302 5843
22 1256 1465 1989 2514 3035 3559 4083 4606 5129 5652
Потребляемая мощность [Вт] 21 51 51 72 72 102 123 123 153 153
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 8,8 9,8 12,3 14,7 17,2 19,6 22,1 24,5 27,0 29,4

Максимальные обороты

Теплопроизводительность КВ.125.303. Максимальные обороты вентилятора

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Максимальные обороты вентилятора. Модель КВ.125.303 (КВО, КВАО)
70 15 1265 1476 2003 2529 3057 3584 4110 4638 5165 5691
20 1134 1323 1795 2267 2740 3212 3685 4157 4629 5101
22 1082 1262 1713 2163 2614 3065 3516 3967 4418 4868
80 15 1533 1788 2427 3065 3704 4342 4981 5620 6258 6896
20 1398 1631 2213 2795 3379 3961 4543 5126 5709 6290
22 1345 1569 2129 2689 3249 3809 4369 4930 5489 6049
90 15 1807 2108 2860 3612 4366 5118 5871 6624 7376 8128
20 1699 1947 2642 3337 4033 4728 5424 6119 6813 7508
22 1615 1884 2555 3228 3901 4573 5245 5919 6591 7263
Потребляемая мощность [Вт] 21 51 51 72 72 102 123 123 153 153
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 8,8 9,8 12,3 14,7 17,2 19,6 22,1 24,5 27,0 29,4



ОписаниеРабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Конвекторы с вентилятором марки EVA - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник и тангенциальный вентилятор, тепло от которого передаётся в отапливаемое помещение путём естественной (при выключенном вентиляторе), и принудительной (при включённом вентиляторе) конвекции.

Позволяет преградить поток холодного воздуха от застеклённых фасадов или окон. Cлужит для отопления как сухих помещений, так и помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с любыми потребностями в интенсивности отопления. Возможно комбинированное использование с системами тёплого пола, вентиляции, радиаторного водяного отопления.

Встраиваемые конвекторы отопления водяные могут быть установлены как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа);
  • подключение вентилятора: ~7/9/12±10% (AC);
  • степень защиты вентилятора: IP20;
  • уровень звукового давления от вентилятора (min/max): 19/35 дБ.
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • тангенциальный AC вентилятор;
  • поперечная рулонная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости;
  • тангенциальный AC вентилятор c напряжением питания ~12 В, установлен на виброзащитных опорах.
