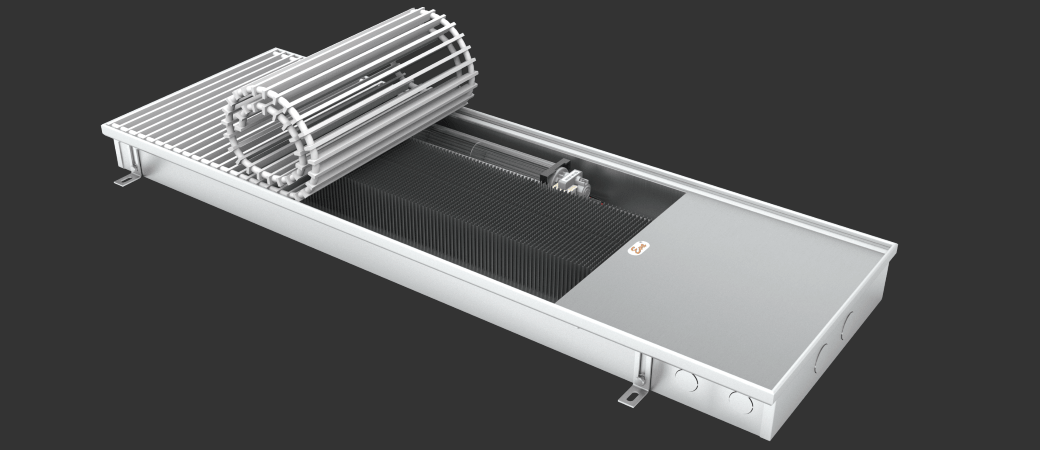

Конвекторы в полу водяные
Модель Eva КВ.75.303
Высота 75 мм. Ширина 303 мм.
(КВ - конвектор с принудительной конвекцией (с вентилятором))
| Стандартная длина конвектора (Lк) | 900,1000 - 3000 мм. |
| Регулировка по высоте | 0 - 33,5 мм. |
| Теплообменник | 2 -трубный |
| Длина оребрения | Lk - 300 мм. |
| Высота оребрения | 53 мм. |
| Ширина оребрения | 125 мм. |
| Межосевое расстояние фитингов | 63 мм. |
| Подключение | 2 х G1/2" |
| Рабочее давление | 16 атм (МПа) |
| Диаметр трубы теплообменника | 22 мм. |
| Макс. температура теплоносителя | 115 °С |
| Напряжение питания | ~230±10% (АС) |
| Управляющее напряжение | ~7/9/12±10% (АС) |
| Тип | Высота, мм | Ширина, мм | Тепловая Мощность (90/70/20С) [Вт] | Стандартная длина, мм |
| КВ | 75 | 303 | 40 - 5709 | 900, 1000-3000 (шаг 250 мм) |
Теплопроизводительность конвектора Eva КВ.75.303
| Температура теплоносителя (tвх), [°С] |
Температура воздуха в помещении (tпом), [°С] |
900 | 1 000 | 1 250 | 1 500 | 1 750 | 2 000 | 2 250 | 2 500 | 2 750 | 3 000 |
| Вентилятор выключен | |||||||||||
| 70 | 20 | 42 | 49 | 66 | 84 | 101 | 119 | 136 | 154 | 171 | 189 |
| 80 | 20 | 52 | 60 | 82 | 104 | 125 | 147 | 168 | 190 | 211 | 233 |
| 90 | 20 | 62 | 72 | 98 | 124 | 149 | 175 | 201 | 226 | 252 | 278 |
| Минимальные обороты | |||||||||||
| 70 | 20 | 569 | 664 | 901 | 1138 | 1375 | 1613 | 1849 | 2087 | 2323 | 2560 |
| 80 | 20 | 701 | 818 | 1111 | 1404 | 1696 | 1988 | 2280 | 2573 | 2865 | 3157 |
| 90 | 20 | 837 | 977 | 1327 | 1676 | 2024 | 2374 | 2723 | 3072 | 3420 | 3769 |
| Средние обороты | |||||||||||
| 70 | 20 | 619 | 723 | 981 | 1240 | 1498 | 1756 | 2014 | 2273 | 2530 | 2787 |
| 80 | 20 | 764 | 891 | 1211 | 1528 | 1847 | 2166 | 2484 | 2802 | 3120 | 3438 |
| 90 | 20 | 912 | 1064 | 1444 | 1825 | 2204 | 2585 | 2965 | 3345 | 3724 | 4104 |
| Максимальные обороты | |||||||||||
| 70 | 20 | 796 | 929 | 1261 | 1593 | 1925 | 2256 | 2588 | 2920 | 3251 | 3583 |
| 80 | 20 | 982 | 1146 | 1554 | 1963 | 2373 | 2782 | 3191 | 3600 | 4010 | 4418 |
| 90 | 20 | 1193 | 1368 | 1855 | 2344 | 2832 | 3321 | 3809 | 4298 | 4785 | 5273 |
| Потребляемая мощность [Вт] | 20 | 36 | 40 | 58 | 60 | 78 | 98 | 100 | 100 | 120 | |
| Объём теплообменника [л] | 0,538 | 0,63 | 0,814 | 0,997 | 1,18 | 1,363 | 1,546 | 1,729 | 1,912 | 2,095 | |
| Масса конвектора [кг] | 6,6 | 7,3 | 9,1 | 11.0 | 12,8 | 14,6 | 16,4 | 18,3 | 20,1 | 21,9 | |
Цена конвектора Eva КВ.75.303
| Артикул | Длина, мм. | Вес изделия вместе с упаковкой, кг. | Тепловая мощность, Вт (90/70/20°C) | Конвектор без решетки и окантовки | Стоимость решетки в составе конвектора | Конвектор с решеткой и окантовкой |
|---|---|---|---|---|---|---|
| КВ.75.303.600.2ТГ | 600 | 6.67 | 606 | 18774 | 5328 | 24102 |
| КВ.75.303.650.2ТГ | 650 | 7.25 | 727 | 19256 | 5772 | 25028 |
| КВ.75.303.700.2ТГ | 700 | 7.7 | 849 | 19738 | 6216 | 25954 |
| КВ.75.303.750.2ТГ | 750 | 8.14 | 970 | 20255 | 6660 | 26915 |
| КВ.75.303.800.2ТГ | 800 | 8.58 | 1091 | 20886 | 7104 | 27990 |
| КВ.75.303.850.2ТГ | 850 | 9.04 | 1212 | 21368 | 7548 | 28916 |
| КВ.75.303.900.2ТГ | 900 | 9.52 | 1333 | 21889 | 7992 | 29881 |
| КВ.75.303.950.2ТГ | 950 | 10.04 | 1455 | 22407 | 8436 | 30843 |
| КВ.75.303.1000.2ТГ | 1000 | 10.48 | 1576 | 23786 | 8880 | 32666 |
| КВ.75.303.1050.2ТГ | 1050 | 10.94 | 1697 | 25123 | 9324 | 34447 |
| КВ.75.303.1100.2ТГ | 1100 | 11.38 | 1818 | 26460 | 9768 | 36228 |
| КВ.75.303.1150.2ТГ | 1150 | 11.82 | 1940 | 27496 | 10212 | 37708 |
| КВ.75.303.1200.2ТГ | 1200 | 12.49 | 2061 | 28798 | 10656 | 39454 |
| КВ.75.303.1250.2ТГ | 1250 | 12.93 | 2182 | 29964 | 11100 | 41064 |
| КВ.75.303.1300.2ТГ | 1300 | 13.45 | 2303 | 31148 | 11544 | 42692 |
| КВ.75.303.1350.2ТГ | 1350 | 13.89 | 2424 | 32610 | 11988 | 44598 |
| КВ.75.303.1400.2ТГ | 1400 | 14.35 | 2546 | 34071 | 12432 | 46503 |
| КВ.75.303.1450.2ТГ | 1450 | 14.79 | 2667 | 35532 | 12876 | 48408 |
| КВ.75.303.1500.2ТГ | 1500 | 15.83 | 2788 | 37524 | 13320 | 50844 |
| КВ.75.303.1550.2ТГ | 1550 | 16.34 | 2909 | 39221 | 13764 | 52985 |
| КВ.75.303.1600.2ТГ | 1600 | 16.78 | 3031 | 40116 | 14208 | 54324 |
| КВ.75.303.1650.2ТГ | 1650 | 17.28 | 3152 | 41043 | 14652 | 55695 |
| КВ.75.303.1700.2ТГ | 1700 | 17.72 | 3273 | 41926 | 15096 | 57022 |
| КВ.75.303.1750.2ТГ | 1750 | 18.17 | 3394 | 42802 | 15540 | 58342 |
| КВ.75.303.1800.2ТГ | 1800 | 18.68 | 3515 | 43709 | 15984 | 59693 |
| КВ.75.303.1850.2ТГ | 1850 | 19.2 | 3637 | 44645 | 16428 | 61073 |
| КВ.75.303.1900.2ТГ | 1900 | 19.64 | 3758 | 45503 | 16872 | 62375 |
| КВ.75.303.1950.2ТГ | 1950 | 20.23 | 3879 | 46595 | 17316 | 63911 |
| КВ.75.303.2000.2ТГ | 2000 | 20.78 | 4000 | 47360 | 17760 | 65120 |
| КВ.75.303.2050.2ТГ | 2050 | 21.22 | 4122 | 47880 | 18204 | 66084 |
| КВ.75.303.2100.2ТГ | 2100 | 21.68 | 4243 | 48264 | 18648 | 66912 |
| КВ.75.303.2150.2ТГ | 2150 | 22.24 | 4364 | 48921 | 19092 | 68013 |
| КВ.75.303.2200.2ТГ | 2200 | 22.7 | 4485 | 50262 | 19536 | 69798 |
| КВ.75.303.2250.2ТГ | 2250 | 23.14 | 4606 | 51591 | 19980 | 71571 |
| КВ.75.303.2300.2ТГ | 2300 | 23.58 | 4728 | 52908 | 20424 | 73332 |
| КВ.75.303.2350.2ТГ | 2350 | 24.04 | 4849 | 54213 | 20868 | 75081 |
| КВ.75.303.2400.2ТГ | 2400 | 24.48 | 4970 | 55506 | 21312 | 76818 |
| КВ.75.303.2450.2ТГ | 2450 | 25.63 | 5091 | 57025 | 21756 | 78781 |
| КВ.75.303.2500.2ТГ | 2500 | 26.09 | 5213 | 58385 | 22200 | 80585 |
| КВ.75.303.2550.2ТГ | 2550 | 26.55 | 5334 | 59288 | 22644 | 81932 |
| КВ.75.303.2600.2ТГ | 2600 | 26.99 | 5455 | 60034 | 23088 | 83122 |
| КВ.75.303.2650.2ТГ | 2650 | 27.55 | 5576 | 60848 | 23532 | 84380 |
| КВ.75.303.2700.2ТГ | 2700 | 28.03 | 5697 | 61583 | 23976 | 85559 |
| КВ.75.303.2750.2ТГ | 2750 | 28.47 | 5819 | 62311 | 24420 | 86731 |
| КВ.75.303.2800.2ТГ | 2800 | 28.93 | 5940 | 63034 | 24864 | 87898 |
| КВ.75.303.2850.2ТГ | 2850 | 29.37 | 6061 | 63750 | 25308 | 89058 |
| КВ.75.303.2900.2ТГ | 2900 | 30 | 6182 | 64775 | 25752 | 90527 |
| КВ.75.303.2950.2ТГ | 2950 | 30.44 | 6304 | 65201 | 26196 | 91397 |
| КВ.75.303.3000.2ТГ | 3000 | 30.9 | 6425 | 65888 | 21129 | 87017 |
