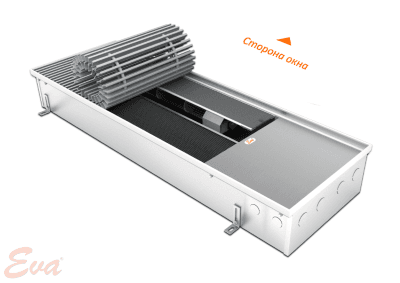

Конвектор отопление водяной

Модель KBX.125.303

Высота 125 мм. Ширина 303 мм.

Тип конвектора: KBX
Высота: 125 мм.
Ширина: 303 мм.
Тепловая мощность: 187 - 10804 Вт.
Стандартная длина [мм]: 900, 1000 - 3000 (шаг 250)

Конвектор отопление водяной КВX

Тип конвектора Высота, мм Ширина, мм Тепловая Мощность Стандартная длина, мм
(90/70/20C) [Вт]
КВX 125 303 187 - 10804 900, 1000 (шаг 250 мм)



Конвектор отопление водяной КВX

Регулировка по высоте
(за счёт юстировочных
винтов) [мм]
0-33,5
Теплообменник 4-трубный
Длина оребрения [мм]* L-300
Ширина оребрения [мм] 255
Высота оребрения [мм] 65
Диаметр трубы [мм] 22
Рабочее давление 16атм(1,6МПа)
Подключение 2 × G1/2’’
(наружная резьба)
Межосевое расстояние фитингов теплообменника [мм] 190
Максимальная температура теплоносителя 115 °С

Напряжение
питания [В]
Управляющее
напряжение [В]
Степень
защиты
Уровень звукового
давления (min/max) [дБ]
Потребляемая мощность
(min/max) [Вт]
~230±10% (AC) ~7/9/12±10% (AC) IP20 19 - 35 21 - 153

Цены на конвекторы КВX 125.303

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Конвектор отопление водяной с вентилятором (короб: нержавеющая сталь)
КВX.125.303 Конвектор отопление водяной КВX 125.303 900 шт. 2259 23 788
1000 шт. 2589 28 946
1250 шт. 3511 32 169
1500 шт. 4436 40 635
1750 шт. 5360 43 529
2000 шт. 6285 50 533
2250 шт. 7209 58 262
2500 шт. 8134 60 907
2750 шт. 9056 67 385
3000 шт. 9980 69 643



Теплопроизводительность КВX.125.303.

Вентилятор выключен
Мин. обороты
Средние обороты
Макс. обороты

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Выключенный вентилятор конвектора отопление КВX.125.303
70 15 218 254 346 436 528 618 710 800 891 982
20 196 228 310 392 473 554 636 718 799 880
22 187 217 296 374 452 529 607 684 763 840
80 15 265 308 419 529 640 749 860 970 1080 1190
20 242 282 382 484 584 684 784 885 985 1086
22 233 270 368 464 561 658 754 852 944 1045
90 15 312 364 494 624 755 883 1014 1144 1273 1403
20 288 336 456 577 697 816 936 1056 1176 1296
22 279 325 441 558 674 789 906 1022 1138 1254
Потребляемая мощность [Вт] 21 51 51 72 72 102 123 123 153 153
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 8,8 9,8 12,3 14,7 17,2 19,6 22,1 24,5 27,0 29,4

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Минимальные обороты вентилятора
70 15 1202 1402 1902 2405 2905 3406 3907 4406 4905 5408
20 1076 1256 1705 2154 2602 3052 3500 3949 4397 4845
22 1028 1199 1627 2056 2483 2912 3341 3768 4197 4624
80 15 1455 1697 2305 2912 3519 4126 4733 5338 5945 6551
20 1328 1549 2102 2657 3209 3763 4316 4869 5421 5975
22 1278 1490 2023 2555 3086 3619 4151 4684 5214 5747
90 15 1716 2002 2717 3434 4147 4863 5578 6292 7008 7721
20 1585 1849 2511 3171 3831 4493 5153 5813 6473 7133
22 1533 1788 2429 3067 3705 4345 4985 5623 6261 6899
Потребляемая мощность [Вт] 21 51 51 72 72 102 123 123 153 153
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 8,8 9,8 12,3 14,7 17,2 19,6 22,1 24,5 27,0 29,4

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Средние обороты вентилятора
70 15 1308 1526 2073 2617 3162 3707 4253 4797 5342 5885
20 1172 1368 1856 2346 2835 3323 3811 4301 4789 5275
22 1119 1305 1771 2238 2703 3170 3637 4103 4569 5035
80 15 1585 1849 2511 3171 3831 4493 5153 5813 6473 7133
20 1446 1686 2291 2892 3495 4098 4700 5303 5904 6507
22 1390 1622 2202 2783 3361 3941 4521 5100 5680 6258
90 15 1867 2180 2958 3738 4515 5296 6074 6852 7631 8407
20 1725 2014 2733 3454 4171 4892 5612 6330 7048 7767
22 1670 1948 2644 3342 4035 4731 5427 6122 6817 7512
Потребляемая мощность [Вт] 21 51 51 72 72 102 123 123 153 153
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 8,8 9,8 12,3 14,7 17,2 19,6 22,1 24,5 27,0 29,4

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Максимальные обороты вентилятора
70 15 1682 1962 2663 3361 4064 4764 5464 6165 6865 7564
20 1507 1758 2386 3014 3643 4269 4898 5526 6153 6780
22 1439 1677 2277 2875 3474 4074 4674 5273 5872 6471
80 15 2038 2377 3227 4074 4924 5772 6621 7470 8319 9166
20 1858 2168 2942 3715 4491 5265 6039 6814 7588 8361
22 1788 2086 2830 3574 4319 5063 5808 6553 7296 8041
90 15 2402 2802 3802 4802 5804 6803 7805 8805 9805 10804
20 2259 2589 3511 4436 5360 6285 7209 8134 9056 9980
22 2147 2504 3397 4291 5186 6079 6973 7867 8761 9655
Потребляемая мощность [Вт] 21 51 51 72 72 102 123 123 153 153
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 8,8 9,8 12,3 14,7 17,2 19,6 22,1 24,5 27,0 29,4

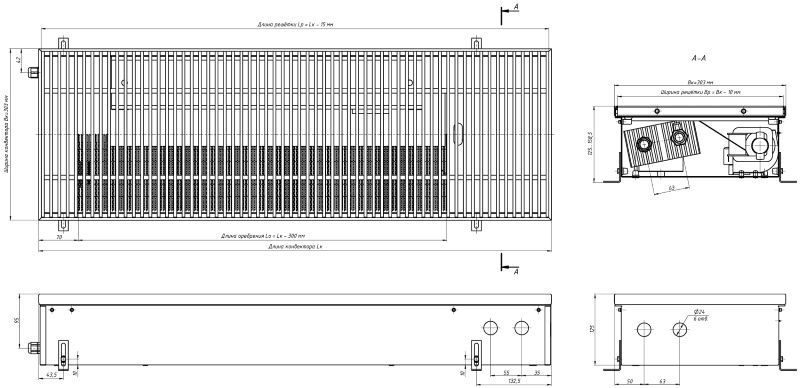

Размеры конвектора КВX.125.303





Конвектор отопление водяной КВX 125

Конвектор отопление водяной КВX 125

Конвектор отопление водяной КВX 125

Конвектор отопление водяной КВX 125

ОписаниеРабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Конвектор отопление водяной с вентилятором - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник и тангенциальный вентилятор, тепло от которого передаётся в отапливаемое помещение путём естественной (при выключенном вентиляторе), и принудительной (при включённом вентиляторе) конвекции.

Позволяет преградить поток холодного воздуха от застеклённых фасадов или окон. Cлужит для отопления как сухих помещений, так и помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с любыми потребностями в интенсивности отопления. Возможно комбинированное использование с системами тёплого пола, вентиляции, радиаторного водяного отопления.

Встраиваемые конвекторы отопления водяные могут быть установлены как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа);
  • подключение вентилятора: ~7/9/12±10% (AC);
  • степень защиты вентилятора: IP20;
  • уровень звукового давления от вентилятора (min/max): 19/35 дБ.
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • тангенциальный AC вентилятор;
  • поперечная рулонная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости;
  • тангенциальный AC вентилятор c напряжением питания ~12 В, установлен на виброзащитных опорах.
