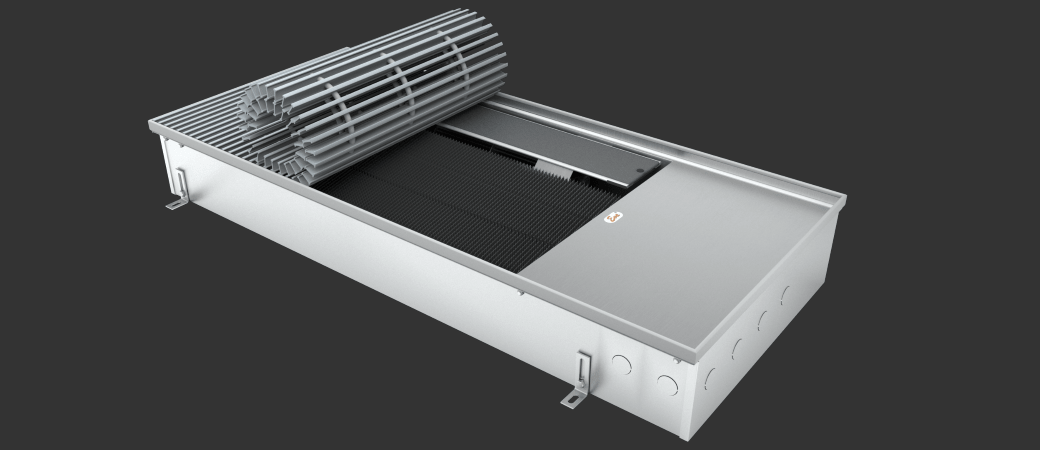

Внутрипольные конвекторы отопления водяные

Модель KBX.125.403



Высота 125 мм. Ширина 403 мм.

Тип конвектора: KBX
Высота: 125 мм.
Ширина: 403 мм.
Тепловая мощность: 231 - 13509 Вт.
Стандартная длина [мм]: 900, 1000 - 3000 (шаг 250)

Внутрипольные конвекторы отопления водяные 125 403

Тип конвектора Высота, мм Ширина, мм Тепловая Мощность Стандартная длина, мм
(90/70/20C) [Вт]
КВX 125 403 231 - 13509 900, 1000 (шаг 250 мм)



Внутрипольные конвекторы отопления водяные

Регулировка по высоте
(за счёт юстировочных
винтов) [мм]
0-33,5
Теплообменник 4-трубный
Длина оребрения [мм]* L-300
Ширина оребрения [мм] 255
Высота оребрения [мм] 65
Диаметр трубы [мм] 22
Рабочее давление 16атм(1,6МПа)
Подключение 2 × G1/2’’
(наружная резьба)
Межосевое расстояние фитингов теплообменника [мм] 190
Максимальная температура теплоносителя 115 °С

Напряжение
питания [В]
Управляющее
напряжение [В]
Степень
защиты
Уровень звукового
давления (min/max) [дБ]
Потребляемая мощность
(min/max) [Вт]
~230±10% (AC) ~7/9/12±10% (AC) IP20 18 - 35 21 - 153

Цены на конвекторы КВX 125.403

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Внутрипольные конвекторы отопления водяные (короб: нержавеющая сталь)
КВX.125.403 Внутрипольные конвекторы отопления водяные КВX 125.403 900 шт. 2824 28 220
1000 шт. 3237 33 793
1250 шт. 4390 38 273
1500 шт. 5546 47 953
1750 шт. 6702 51 969
2000 шт. 7858 60 029
2250 шт. 9014 68 809
2500 шт. 10170 72 597
2750 шт. 11324 80 089
3000 шт. 12479 83 333

Теплопроизводительность КВX.125.403.

Вентилятор выключен
Мин. обороты
Средние обороты
Макс. обороты

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Выключенный вентилятор КВX.125.403
70 15 270 315 428 540 654 765 879 991 1104 1216
20 243 282 384 485 586 686 787 889 989 1090
22 231 269 366 463 560 655 752 847 944 1040
80 15 328 381 518 655 792 928 1065 1201 1337 1474
20 299 349 473 599 723 847 971 1096 1220 1345
22 288 335 455 575 695 814 934 1055 1169 1294
90 15 386 451 612 773 934 1093 1255 1416 1577 1737
20 357 416 565 714 863 1010 1159 1308 1456 1605
22 345 403 546 691 834 976 1122 1266 1409 1553
Потребляемая мощность [Вт] 21 51 51 72 72 102 123 123 153 153
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 12,6 14,0 17,5 21,0 24,5 28,0 31,5 35,0 38,5 42,0

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Минимальные обороты вентилятора
70 15 1503 1752 2378 3007 3632 4259 4885 5509 6134 6763
20 1346 1571 2132 2693 3254 3816 4377 4938 5498 6059
22 1285 1499 2035 2571 3105 3641 4178 4712 5248 5782
80 15 1820 2122 2882 3641 4400 5159 5919 6675 7433 8191
20 1660 1936 2629 3322 4012 4705 5396 6088 6779 7471
22 1598 1863 2529 3195 3859 4526 5190 5856 6520 7186
90 15 2146 2504 3397 4293 5186 6081 6975 7868 8762 9655
20 1981 2312 3140 3965 4790 5618 6444 7269 8094 8920
22 1917 2236 3037 3836 4633 5433 6233 7031 7828 8626
Потребляемая мощность [Вт] 21 51 51 72 72 102 123 123 153 153
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 12,6 14,0 17,5 21,0 24,5 28,0 31,5 35,0 38,5 42,0

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Средние обороты вентилятора
70 15 1656 1909 2592 3273 3954 4636 5318 5998 6679 7359
20 1466 1711 2321 2934 3544 4155 4765 5378 5988 6596
22 1399 1632 2215 2799 3380 3964 4548 5130 5713 6296
80 15 1981 2312 3140 3965 4790 5618 6444 7269 8094 8920
20 1808 2109 2865 3616 4370 5125 5877 6631 7382 8136
22 1739 2028 2754 3480 4202 4928 5653 6378 7102 7825
90 15 2335 2726 3699 4674 5646 6622 7595 8568 9542 10513
20 2157 2518 3417 4319 5216 6116 7017 7915 8813 9712
22 2088 2436 3306 4179 5045 5915 6786 7655 8524 9394
Потребляемая мощность [Вт] 21 51 51 72 72 102 123 123 153 153
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 12,6 14,0 17,5 21,0 24,5 28,0 31,5 35,0 38,5 42,0

Температура
теплоносителя
[°С]
Температура
воздуха в
помещении
[°С]
Длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
Максимальные обороты вентилятора
70 15 2103 2453 3329 4203 5082 5957 6832 7708 8584 9458
20 1884 2199 2984 3769 4555 5338 6124 6909 7694 8478
22 1799 2097 2847 3595 4344 5094 5845 6594 7343 8091
80 15 2548 2972 4034 5094 6157 7217 8279 9340 10402 11462
20 2324 2711 3678 4645 5616 6583 7551 8520 9488 10455
22 2236 2608 3539 4469 5401 6330 7262 8194 9123 10055
90 15 3003 3504 4753 6004 7257 8507 9759 11010 12261 13509
20 2824 3237 4390 5546 6702 7858 9014 10170 11324 12479
22 2684 3132 4247 5365 6484 7601 8719 9838 10954 12072
Потребляемая мощность [Вт] 21 51 51 72 72 102 123 123 153 153
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 12,6 14,0 17,5 21,0 24,5 28,0 31,5 35,0 38,5 42,0

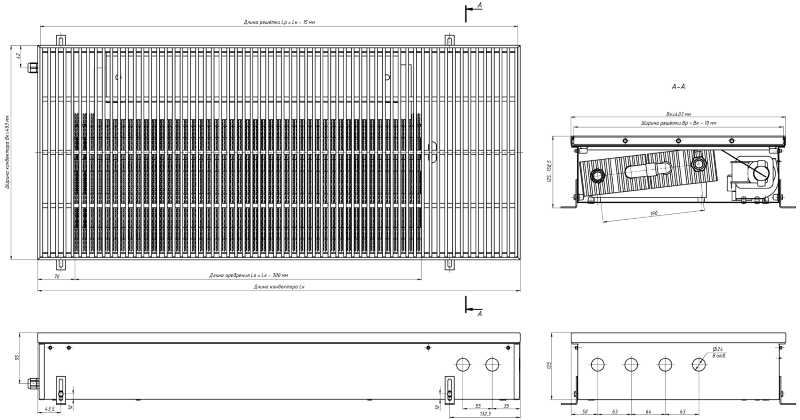

Размеры конвектора КВX.125.403







Внутрипольные конвекторы отопления водяные 125 403

Внутрипольные конвекторы отопления водяные 125 403

Внутрипольные конвекторы отопления водяные 125 403

Внутрипольные конвекторы отопления водяные 125 403

ОписаниеРабочие данныеСтандартный комплект поставки.Конструктивные особенности.

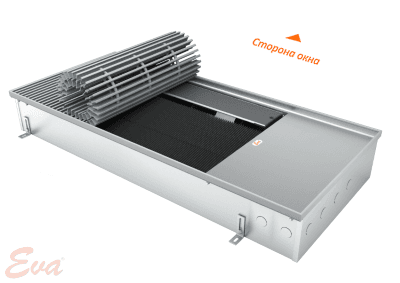

Внутрипольные конвекторы отопления водяные с вентилятором - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник и тангенциальный вентилятор, тепло от которого передаётся в отапливаемое помещение путём естественной (при выключенном вентиляторе), и принудительной (при включённом вентиляторе) конвекции.

Позволяет преградить поток холодного воздуха от застеклённых фасадов или окон. Cлужит для отопления как сухих помещений, так и помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с любыми потребностями в интенсивности отопления. Возможно комбинированное использование с системами тёплого пола, вентиляции, радиаторного водяного отопления.

Встраиваемые конвекторы отопления водяные могут быть установлены как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа);
  • подключение вентилятора: ~7/9/12±10% (AC);
  • степень защиты вентилятора: IP20;
  • уровень звукового давления от вентилятора (min/max): 19/35 дБ.
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • тангенциальный AC вентилятор;
  • поперечная рулонная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости;
  • тангенциальный AC вентилятор c напряжением питания ~12 В, установлен на виброзащитных опорах.
