Конвектор отопительный стальной

Модели КС, KСO

Высота 250 мм. Ширина 258, 303 мм.

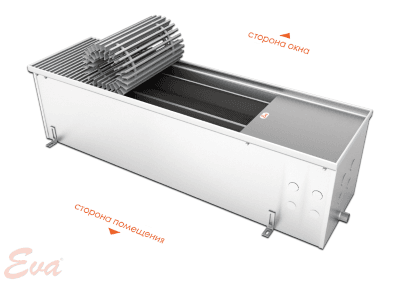

Конвектор отопительный стальной 250 258

Конвектор отопительный 250 303

Тип Высота, мм Ширина, мм Тепловая Мощность Стандартная длина, мм
(90/70/20C) [Вт]
КС, КСО 250 258 422 - 4079 900,1000-3000 (шаг 250 мм)
303 450 - 4358

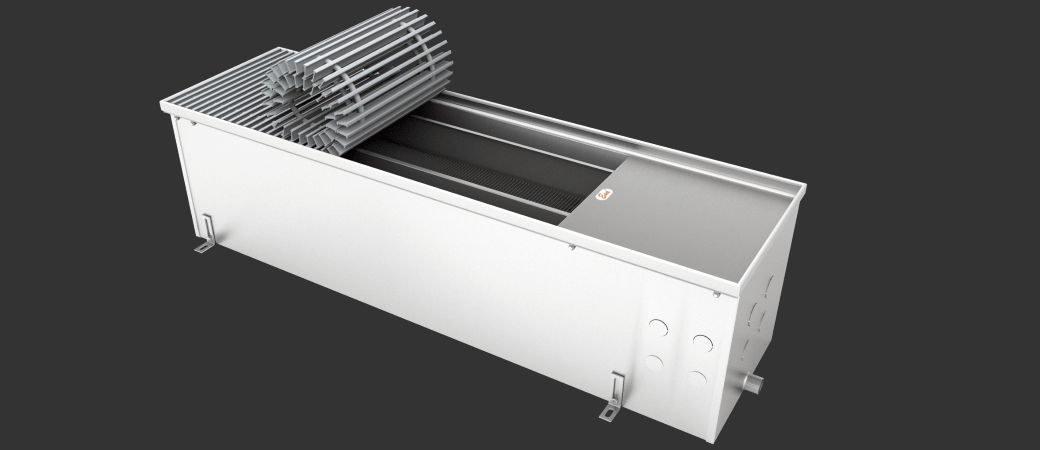

Конвектор отопления стальной 250 258

Регулировка по высоте
(за счёт юстировочных
винтов) [мм]
0-33,5
Теплообменник 4-трубный
Длина оребрения [мм]* L-300
Ширина оребрения [мм] 125
Высота оребрения [мм] 135
Диаметр трубы [мм] 22
Рабочее давление 16атм(1,6МПа)
Подключение 2 × G1/2’’
(наружная резьба)
Межосевое расстояние фитингов теплообменника [мм] 63
Максимальная температура теплоносителя 115*С



Теплопроизводительность конвекторов и размеры

Ширина конвектора 258 мм.Ширина конвектора 303 мм.

Теплопроизводительность КС.250.258. (КСО)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 532 620 841 1062 1303 1464 1706 1948 2172 2389
20 451 526 713 901 1091 1241 1448 1653 1843 2028
22 422 491 664 839 1016 1157 1344 1541 1711 1888
80 15 709 827 1121 1416 1715 1950 2275 2600 2895 3189
20 617 719 977 1233 1492 1699 1991 2264 2533 2777
22 583 678 921 1163 1408 1604 1861 2136 2369 2620
90 15 909 1058 1987 1812 2193 2496 2921 3325 3718 4079
20 806 938 1276 1610 1948 2216 2585 2954 3290 3624
22 767 893 1212 1532 1853 2109 2456 2810 3126 3447
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 11,7 13,0 16,3 19,5 22,8 26,0 29,3 32,5 35,8 39,0

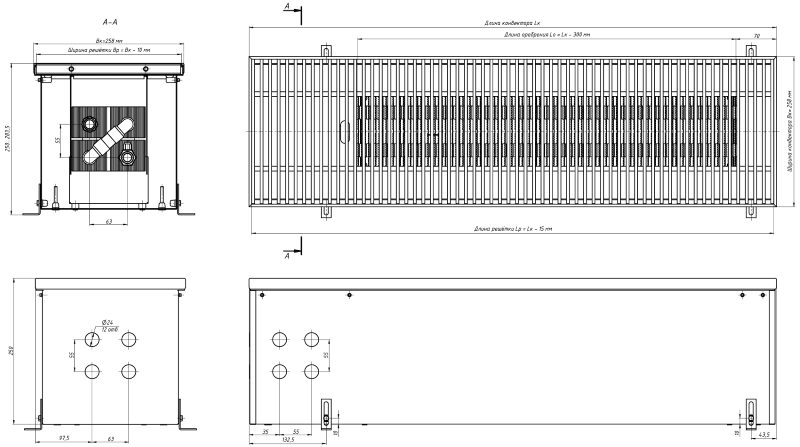

Размеры отопительного конвектора КС.250.258

Конвектор отопительный стальной 250 258

Конвектор отопительный стальной 250 258

Конвектор отопительный стальной 250 258

Конвектор отопительный стальной 250 258

Цена на конвекторы КC.250.258

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Конвектор отопительный стальной без вентилятора (короб: нержавеющая сталь)
KС.250.258 Конвектор отопительный стальной КС 250.258 900 шт. 806 21 757
1000 шт. 938 23 284
1250 шт. 1276 27 859
1500 шт. 1610 32 917
1750 шт. 1948 37 161
2000 шт. 2216 41 792
2250 шт. 2585 45 905
2500 шт. 2954 50 170
2750 шт. 3290 54 014
3000 шт. 3624 57 726

Теплопроизводительность КС.250.303. (КСО)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 568 663 898 1134 1392 1564 1823 2081 2320 2552
20 482 562 762 962 1165 1326 1546 1766 1968 2167
22 450 524 709 896 1086 1236 1436 1646 1828 2017
80 15 758 883 1198 1513 1832 2083 2430 2777 3093 3407
20 660 769 1044 1317 1594 1815 2126 2418 2706 2966
22 623 725 984 1242 1504 1713 1988 2282 2531 2799
90 15 971 1130 2123 1936 2343 2667 3121 3552 3972 4358
20 861 1002 1363 1720 2081 2367 2762 3156 3515 3871
22 819 954 1295 1636 1980 2253 2623 3001 3339 3682
Объём теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 12,6 14,0 17,5 21,0 24,5 28,0 31,5 35,0 38,5 42,0

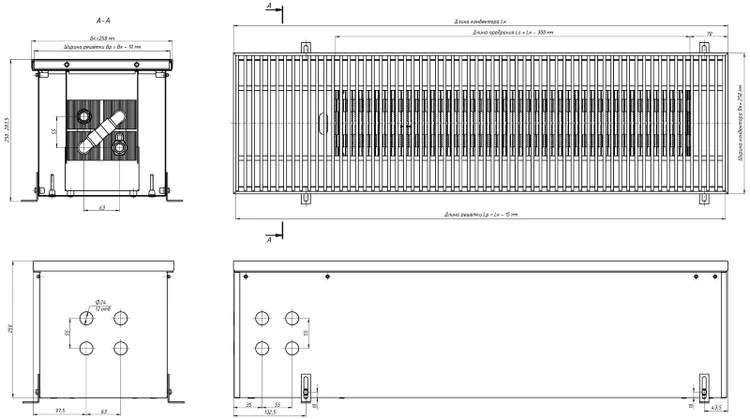

Размеры отопительного конвектора КС.250.303



Конвектор отопительный 250 303

Конвектор отопительный стальной 250 303

Конвектор стальной 250 303

Конвектор отопительный стальной 250 303

Цена на конвекторы КC.250.303

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Конвектор отопительный стальной без вентилятора (короб: нержавеющая сталь)
KС.250.303 Конвектор отопительный стальной КС 250.303 900 шт. 806 21 757
1000 шт. 938 23 284
1250 шт. 1276 27 859
1500 шт. 1610 32 917
1750 шт. 1948 37 161
2000 шт. 2216 41 792
2250 шт. 2585 45 905
2500 шт. 2954 50 170
2750 шт. 3290 54 014
3000 шт. 3624 57 726

ОписаниеРабочие данныеСтандартный комплект поставкиКонструктивные особенностиГарантии

Встраиваемый в пол водяной конвектор с естественной конвекцией EVA - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.

Производитель предоставляет следующую гарантию:

  •     10 лет на пластинчатый медно-алюминиевый т еплообменник;
  •     10 лет на сквозную коррозию корпуса конвектора;
  •      1 год на вентиляторы и остальные применяемые части конвектора.

Гарантия не расспространяется на обычный износ в ходе использования и на дефекты, обусловленные неправильным обращением.
Производитель конвекторов EVA оставляет за собой право на изменение конструкции и цены без предварительного предупреждения.
