Конвекторы отопления водяные встроенные

Модель Eva К.200.258 (КAО)

Высота 200 мм. Ширина 258 мм.
К - конвектор с естественной конвекцией (без вентилятора)
А - с возможностью подключения к приточной вентиляции

О - конвектор с отводом для слива конденсата

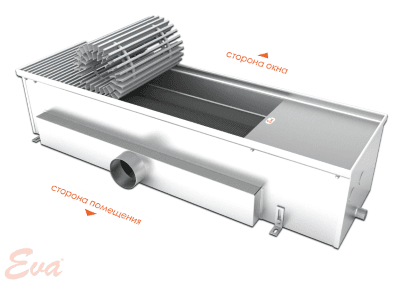

Конвекторы отопления водяные встроенные КАО 200 258

Стандартная длина конвектора (Lк) 900,1000 - 3000 мм.
Регулировка по высоте 0 - 33,5 мм.
Теплообменник 2 -трубный
Длина оребрения Lk - 300 мм.
Высота оребрения 65 мм.
Ширина оребрения 125 мм.
Межосевое расстояние фитингов 63 мм.
Подключение 2 х G1/2"
Рабочее давление 16 атм (МПа)
Диаметр трубы теплообменника 22 мм.
Максимальная температура теплоносителя 115 °С

Тип Высота, мм Ширина, мм Тепловая мощность (90/70/20 °С), Вт Стандартная длина, мм
К,КО,КА,КАО 200 258 446-2005 900, 1000-3000 (шаг 250 мм)

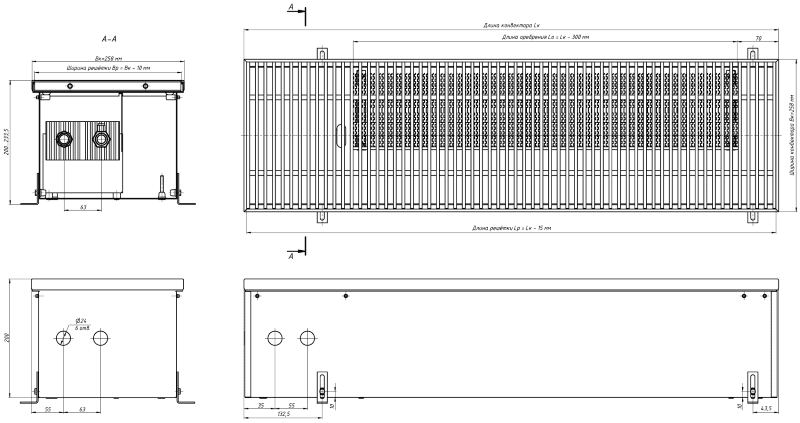

Конвекторы отопления водяные встроенные Eva КАО 200 258

Теплопроизводительность конвектора Eva К.200.258 (КAО)

Температура
теплоносителя
(tвх), [°С]
Температура
воздуха в
помещении
(tпом), [°С]
900 1 000 1 250 1 500 1 750 2 000 2 250 2 500 2 750 3 000
70 20 250 291 395 498 603 687 801 915 1019 1122
80 20 342 398 541 682 826 940 1101 1252 1402 1536
90 20 446 519 706 891 1078 1226 1430 1635 1820 2005
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 9.9 11,0 13,8 16.5 19,3 22,0 24,8 27,5 30,3 33.0

Стоимость конвектора Eva К.200.258 (КAО)

Модель конвектора Поперечный разрез Длина конвектора, мм. Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб. Ед.измерения
К.200.258 Конвекторы отопления водяные встроенные 900 446 17 583 шт.
1000 519 19 029 шт.
1250 706 22 975 шт.
1500 891 27 313 шт.
1750 1078 31 217 шт.
2000 1226 35 314 шт.
2250 1430 39 311 шт.
2500 1635 43 806 шт.
2750 1820 47 794 шт.
3000 2005 52 113 шт.

Стоимость конвектора К.200.258 (КО)

900 мм.
1000 мм.
1250 мм.
1500 мм.
1750 мм.
2000 мм.
2250 мм.
2500 мм.
2750 мм.
3000 мм.
Расчет выбранного продукта
Итого
0.00
Назад Далее



Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Конвекторы отопления водяные встроенные - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
