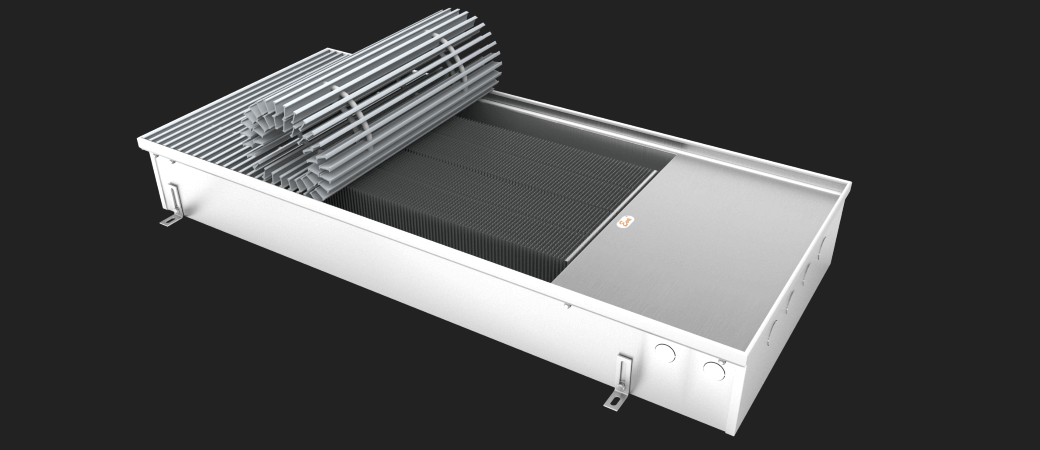

Встроенные конвекторы отопления водяные

Модель Eva КС.125.403 (KСO)

Высота 125 мм. Ширина 403 мм.
К - конвектор с естественной конвекцией (без вентилятора)
С - расположение теплообменника по центру

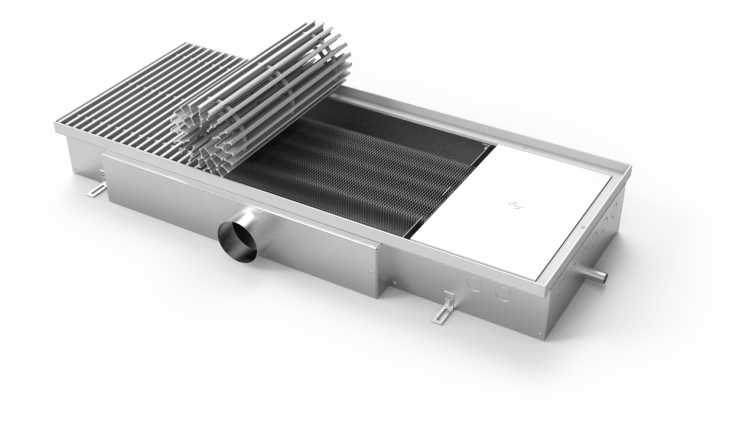

О - конвектор с отводом для слива конденсата
Встроенные конвекторы отопления водяные КС 125 403
Стандартная длина конвектора (Lк) 900,1000 - 3000 мм.
Регулировка по высоте 0 - 33,5 мм.
Теплообменник 4-трубный
Длина оребрения Lk - 300 мм.
Высота оребрения 65 мм.
Ширина оребрения 255 мм.
Межосевое расстояние фитингов 190 мм.
Подключение 2 х G1/2"
Рабочее давление 16 атм (МПа)
Диаметр трубы теплообменника 22 мм.
Максимальная температура теплоносителя 115 °С

Тип Высота, мм Ширина, мм Тепловая мощность (90/70/20 °С), Вт Стандартная длина, мм
КС, КСО 125 403 748-3365 900, 1000-3000 (шаг 250 мм)

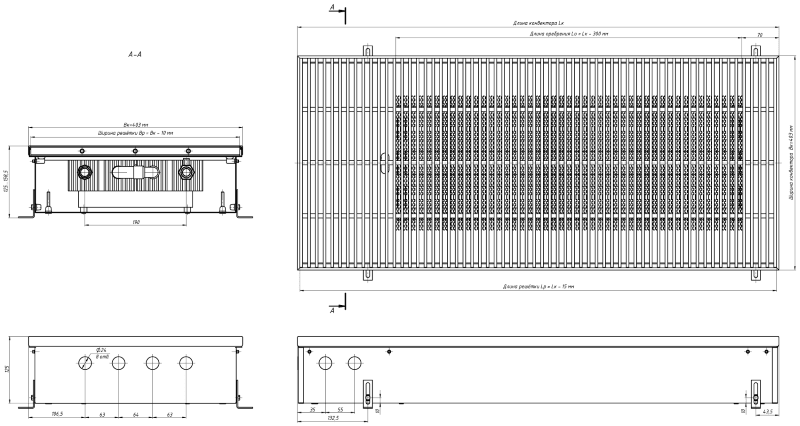

Встроенные конвекторы отопления водяные Eva КС 125 403

Цена конвектора EVA КС.125.403 (KСO)

Артикул Длина, мм. Вес изделия вместе с упаковкой, кг. Тепловая мощность, Вт (90/70/20°C) Конвектор без решетки и окантовки Стоимость решетки в составе конвектора Конвектор с решеткой и окантовкой
КС.125.403.600.4ТГ 600 10.13 369 14121 6426 20547
КС.125.403.650.4ТГ 650 10.88 431 14821 6962 21782
КС.125.403.700.4ТГ 700 11.65 494 15521 7497 23018
КС.125.403.750.4ТГ 750 12.41 556 16221 8033 24254
КС.125.403.800.4ТГ 800 13.16 618 17036 8568 25604
КС.125.403.850.4ТГ 850 13.93 680 17736 9104 26840
КС.125.403.900.4ТГ 900 14.68 748 18436 9639 28075
КС.125.403.950.4ТГ 950 15.45 804 19137 10175 29311
КС.125.403.1000.4ТГ 1000 16.21 871 19880 10710 30590
КС.125.403.1050.4ТГ 1050 16.98 929 20580 11246 31826
КС.125.403.1100.4ТГ 1100 17.73 991 21280 11781 33061
КС.125.403.1150.4ТГ 1150 18.48 1053 21981 12317 34297
КС.125.403.1200.4ТГ 1200 19.41 1115 22681 12852 35533
КС.125.403.1250.4ТГ 1250 20.16 1185 23381 13388 36768
КС.125.403.1300.4ТГ 1300 20.93 1239 24081 13923 38004
КС.125.403.1350.4ТГ 1350 21.69 1302 24781 14459 39240
КС.125.403.1400.4ТГ 1400 22.46 1364 25482 14994 40476
КС.125.403.1450.4ТГ 1450 23.21 1426 26182 15530 41711
КС.125.403.1500.4ТГ 1500 24.21 1495 27457 16065 43522
КС.125.403.1550.4ТГ 1550 24.96 1550 28158 16601 44758
КС.125.403.1600.4ТГ 1600 25.71 1612 28858 17136 45994
КС.125.403.1650.4ТГ 1650 26.48 1675 29558 17672 47229
КС.125.403.1700.4ТГ 1700 27.24 1737 30258 18207 48465
КС.125.403.1750.4ТГ 1750 28.01 1809 30958 18743 49701
КС.125.403.1800.4ТГ 1800 28.76 1861 31658 19278 50936
КС.125.403.1850.4ТГ 1850 29.53 1923 32359 19814 52172
КС.125.403.1900.4ТГ 1900 30.28 1985 33059 20349 53408
КС.125.403.1950.4ТГ 1950 31.19 2047 33759 20885 54644
КС.125.403.2000.4ТГ 2000 32.05 2058 34656 21420 56076
КС.125.403.2050.4ТГ 2050 32.81 2172 35356 21956 57311
КС.125.403.2100.4ТГ 2100 33.58 2234 36056 22491 58547
КС.125.403.2150.4ТГ 2150 34.33 2296 36756 23027 59783
КС.125.403.2200.4ТГ 2200 35.1 2358 37457 23562 61019
КС.125.403.2250.4ТГ 2250 35.85 2400 38157 24098 62254
КС.125.403.2300.4ТГ 2300 36.61 2483 38857 24633 63490
КС.125.403.2350.4ТГ 2350 37.38 2545 39557 25169 64726
КС.125.403.2400.4ТГ 2400 38.13 2607 40257 25704 65961
КС.125.403.2450.4ТГ 2450 39.13 2669 40957 26240 67197
КС.125.403.2500.4ТГ 2500 39.88 2743 42233 26775 69008
КС.125.403.2550.4ТГ 2550 40.65 2793 43048 27311 70358
КС.125.403.2600.4ТГ 2600 41.4 2856 43748 27846 71594
КС.125.403.2650.4ТГ 2650 42.17 2918 44448 28382 72830
КС.125.403.2700.4ТГ 2700 43.08 2980 45148 28917 74065
КС.125.403.2750.4ТГ 2750 43.84 3055 45849 29453 75301
КС.125.403.2800.4ТГ 2800 44.61 3104 46549 29988 76537
КС.125.403.2850.4ТГ 2850 45.36 3166 47249 30524 77773
КС.125.403.2900.4ТГ 2900 46.13 3228 47949 31059 79008
КС.125.403.2950.4ТГ 2950 46.88 3291 48649 31595 80244
КС.125.403.3000.4ТГ 3000 47.65 3365 49518 32130 81648
1 to 10 (50)

Цена 1 п.м. решетки и окантовки в составе конвектора для данной ширины - 10710 руб.



Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Встроенные конвекторы отопления водяные с естественной конвекцией EVA - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
