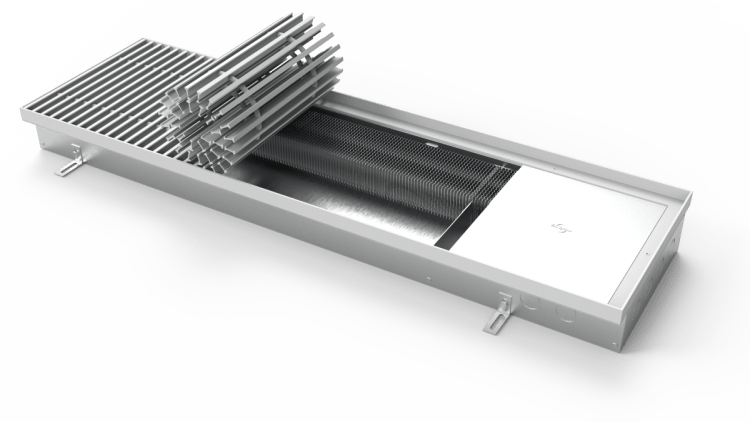

Конвектор водяного отопления
Модель Eva К.90.303 (КО)
Высота 90 мм. Ширина 303 мм.
КО - конвектор с отводом для слива конденсата
КО - конвектор с отводом для слива конденсата

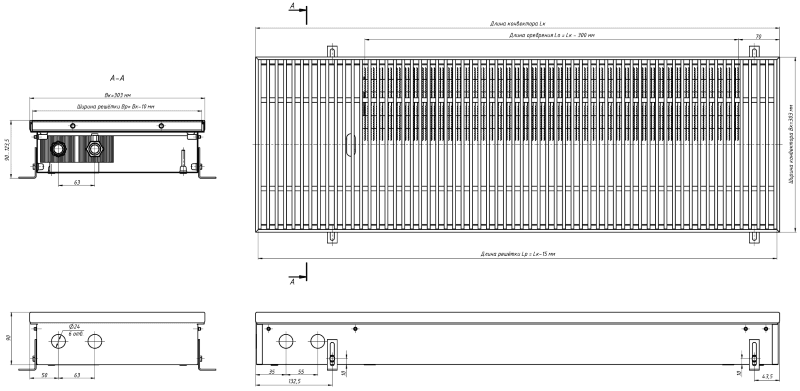

Стандартная длина конвектора (Lк) | 900,1000 - 3000 мм. |
Регулировка по высоте | 0 - 33,5 мм. |
Теплообменник | 2-трубный |
Длина оребрения | Lk - 300 мм. |
Высота оребрения | 53 мм. |
Ширина оребрения | 125 мм. |
Межосевое расстояние фитингов | 63 мм. |
Подключение | 2 х G1/2" |
Рабочее давление | 16 атм (МПа) |
Диаметр трубы теплообменника | 22 мм. |
Максимальная температура теплоносителя | 115 °С |
Тип конвектора | Высота, мм | Ширина, мм | Тепловая Мощность (90/70/20 °С),Вт | Стандартная длина, мм |
К, КО | 90 | 303 | 272-1221 | 900, 1000-3000 (шаг 250 мм) |
Цена конвектора Eva К.90.303 (КО)
Артикул | Длина, мм. | Вес изделия вместе с упаковкой, кг. | Тепловая мощность, Вт (90/70/20°C) | Конвектор без решетки и окантовки | Стоимость решетки в составе конвектора | Конвектор с решеткой и окантовкой |
---|---|---|---|---|---|---|
К.90.303.600.2ТГ | 600 | 6.27 | 134 | 9248 | 5328 | 14576 |
К.90.303.650.2ТГ | 650 | 6.7 | 157 | 9660 | 5772 | 15432 |
К.90.303.700.2ТГ | 700 | 7.14 | 179 | 10072 | 6216 | 16288 |
К.90.303.750.2ТГ | 750 | 7.56 | 202 | 10484 | 6660 | 17144 |
К.90.303.800.2ТГ | 800 | 7.99 | 224 | 11010 | 7104 | 18114 |
К.90.303.850.2ТГ | 850 | 8.43 | 247 | 11422 | 7548 | 18970 |
К.90.303.900.2ТГ | 900 | 8.85 | 272 | 11834 | 7992 | 19826 |
К.90.303.950.2ТГ | 950 | 9.29 | 292 | 12247 | 8436 | 20683 |
К.90.303.1000.2ТГ | 1000 | 9.72 | 316 | 12691 | 8880 | 21571 |
К.90.303.1050.2ТГ | 1050 | 10.16 | 337 | 13103 | 9324 | 22427 |
К.90.303.1100.2ТГ | 1100 | 10.59 | 360 | 13516 | 9768 | 23284 |
К.90.303.1150.2ТГ | 1150 | 11.01 | 382 | 13928 | 10212 | 24140 |
К.90.303.1200.2ТГ | 1200 | 11.49 | 405 | 14340 | 10656 | 24996 |
К.90.303.1250.2ТГ | 1250 | 11.92 | 430 | 14752 | 11100 | 25852 |
К.90.303.1300.2ТГ | 1300 | 12.36 | 450 | 15164 | 11544 | 26708 |
К.90.303.1350.2ТГ | 1350 | 12.78 | 472 | 15577 | 11988 | 27565 |
К.90.303.1400.2ТГ | 1400 | 13.23 | 495 | 15989 | 12432 | 28421 |
К.90.303.1450.2ТГ | 1450 | 13.65 | 517 | 16401 | 12876 | 29277 |
К.90.303.1500.2ТГ | 1500 | 14.24 | 542 | 17234 | 13320 | 30554 |
К.90.303.1550.2ТГ | 1550 | 14.66 | 562 | 17647 | 13764 | 31411 |
К.90.303.1600.2ТГ | 1600 | 15.09 | 585 | 18059 | 14208 | 32267 |
К.90.303.1650.2ТГ | 1650 | 15.53 | 608 | 18471 | 14652 | 33123 |
К.90.303.1700.2ТГ | 1700 | 15.95 | 630 | 18883 | 15096 | 33979 |
К.90.303.1750.2ТГ | 1750 | 16.39 | 656 | 19295 | 15540 | 34835 |
К.90.303.1800.2ТГ | 1800 | 16.82 | 675 | 19708 | 15984 | 35692 |
К.90.303.1850.2ТГ | 1850 | 17.26 | 698 | 20120 | 16428 | 36548 |
К.90.303.1900.2ТГ | 1900 | 17.69 | 720 | 20532 | 16872 | 37404 |
К.90.303.1950.2ТГ | 1950 | 18.15 | 743 | 20944 | 17316 | 38260 |
К.90.303.2000.2ТГ | 2000 | 18.68 | 747 | 21541 | 17760 | 39301 |
К.90.303.2050.2ТГ | 2050 | 19.11 | 788 | 21953 | 18204 | 40157 |
К.90.303.2100.2ТГ | 2100 | 19.55 | 810 | 22366 | 18648 | 41014 |
К.90.303.2150.2ТГ | 2150 | 19.97 | 833 | 22778 | 19092 | 41870 |
К.90.303.2200.2ТГ | 2200 | 20.42 | 856 | 23190 | 19536 | 42726 |
К.90.303.2250.2ТГ | 2250 | 20.84 | 871 | 23602 | 19980 | 43582 |
К.90.303.2300.2ТГ | 2300 | 21.27 | 901 | 24014 | 20424 | 44438 |
К.90.303.2350.2ТГ | 2350 | 21.71 | 923 | 24427 | 20868 | 45295 |
К.90.303.2400.2ТГ | 2400 | 22.13 | 946 | 24839 | 21312 | 46151 |
К.90.303.2450.2ТГ | 2450 | 22.72 | 968 | 25251 | 21756 | 47007 |
К.90.303.2500.2ТГ | 2500 | 23.14 | 995 | 26084 | 22200 | 48284 |
К.90.303.2550.2ТГ | 2550 | 23.59 | 1013 | 26610 | 22644 | 49254 |
К.90.303.2600.2ТГ | 2600 | 24.01 | 1036 | 27022 | 23088 | 50110 |
К.90.303.2650.2ТГ | 2650 | 24.45 | 1058 | 27435 | 23532 | 50967 |
К.90.303.2700.2ТГ | 2700 | 24.92 | 1081 | 27847 | 23976 | 51823 |
К.90.303.2750.2ТГ | 2750 | 25.34 | 1108 | 28259 | 24420 | 52679 |
К.90.303.2800.2ТГ | 2800 | 25.78 | 1126 | 28671 | 24864 | 53535 |
К.90.303.2850.2ТГ | 2850 | 26.21 | 1149 | 29083 | 25308 | 54391 |
К.90.303.2900.2ТГ | 2900 | 26.65 | 1171 | 29496 | 25752 | 55248 |
К.90.303.2950.2ТГ | 2950 | 27.07 | 1194 | 29908 | 26196 | 56104 |
К.90.303.3000.2ТГ | 3000 | 27.52 | 1221 | 30467 | 21129 | 51596 |
1 to 10 (50) |
Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.
Конвектор водяного отопления с естественной конвекцией EVA - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.
Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.
Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.
Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.
- максимальная рабочая температура теплоносителя: 115 °С;
- рабочее давление теплоносителя: 16 атм (1,6 МПа);
- опрессовочное давление: 25 атм (2,5 МПа).
- корпус из нержавеющей стали;
- медно-алюминиевый теплообменник;
- продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
- декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
- декоративные крышки;
- комплект крепёжно-регулировочных ножек;
- комплект юстировочных винтов и крепёжных болтов;
- комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
- технический паспорт, инструкция по монтажу и эксплуатации.
- материал корпуса - нержавеющая сталь толщиной 0,8 мм;
- материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
- регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
- подключение теплообменника- G1/2’’ (наружная резьба);
- применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
- съёмный медно-алюминиевый теплообменник;
- диаметр труб теплообменника 22 мм;
- использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
- в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
- применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
- специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
