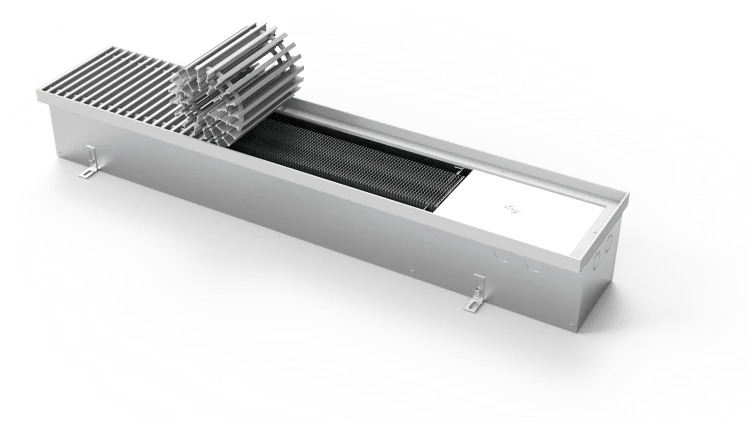

Встроенный в пол конвектор отопления

Модель EVA К.160.203 (КО)

Встроенный в пол конвектор отопления КАО 160 203
Высота 160 мм. Ширина 203 мм.
К - конвектор с естественной конвекцией (без вентилятора)
А - с возможностью подключения к приточной вентиляции
О - конвектор с отводом для слива конденсата
Стандартная длина конвектора (Lк) 600 - 3000 мм.
Регулировка по высоте 0 - 33,5 мм.
Теплообменник 2-трубный
Длина оребрения Lk - 300 мм.
Высота оребрения 65 мм.
Ширина оребрения 125 мм.
Межосевое расстояние фитингов 63 мм.
Подключение 2 х G1/2"
Рабочее давление 16 атм (МПа)
Диаметр трубы теплообменника 22 мм.
Максимальная температура теплоносителя 115 °С

Тип Высота, мм Ширина, мм Тепловая мощность (95/85/20 °С), Вт Стандартная длина, мм
К,КО,КА,КАО 160 203 196 - 1785 600-3000 (шаг 50 мм)

Встроенный в пол конвектор отопления Eva КАО 160 203

Цена конвектора EVA 160.203 (КО)

Артикул Длина, мм. Вес изделия вместе с упаковкой, кг. Тепловая мощность, Вт (90/70/20°C) Конвектор без решетки и окантовки Стоимость решетки в составе конвектора Конвектор с решеткой и окантовкой
К.160.203.600.2ТГ 600 6.24 196 9882 4522 14404
К.160.203.650.2ТГ 650 6.7 229 10332 4898 15231
К.160.203.700.2ТГ 700 7.18 262 10783 5275 16058
К.160.203.750.2ТГ 750 7.64 295 11233 5652 16885
К.160.203.800.2ТГ 800 8.1 328 11804 6029 17833
К.160.203.850.2ТГ 850 8.58 361 12254 6406 18660
К.160.203.900.2ТГ 900 9.04 397 12705 6782 19487
К.160.203.950.2ТГ 950 9.52 427 13155 7159 20314
К.160.203.1000.2ТГ 1000 9.98 462 13628 7536 21164
К.160.203.1050.2ТГ 1050 10.45 493 14079 7913 21992
К.160.203.1100.2ТГ 1100 10.91 526 14529 8290 22819
К.160.203.1150.2ТГ 1150 11.38 559 14979 8666 23646
К.160.203.1200.2ТГ 1200 11.93 592 15430 9043 24473
К.160.203.1250.2ТГ 1250 12.39 629 15880 9420 25300
К.160.203.1300.2ТГ 1300 12.87 658 16331 9797 26127
К.160.203.1350.2ТГ 1350 13.33 691 16781 10174 26955
К.160.203.1400.2ТГ 1400 13.81 724 17231 10550 27782
К.160.203.1450.2ТГ 1450 14.27 757 17682 10927 28609
К.160.203.1500.2ТГ 1500 14.85 793 18609 11304 29913
К.160.203.1550.2ТГ 1550 15.31 822 19060 11681 30740
К.160.203.1600.2ТГ 1600 15.77 855 19510 12058 31568
К.160.203.1650.2ТГ 1650 16.25 888 19960 12434 32395
К.160.203.1700.2ТГ 1700 16.71 921 20411 12811 33222
К.160.203.1750.2ТГ 1750 17.19 960 20861 13188 34049
К.160.203.1800.2ТГ 1800 17.65 987 21311 13565 34876
К.160.203.1850.2ТГ 1850 18.13 1020 21762 13942 35703
К.160.203.1900.2ТГ 1900 18.59 1053 22212 14318 36530
К.160.203.1950.2ТГ 1950 19.13 1086 22662 14695 37358
К.160.203.2000.2ТГ 2000 19.7 1092 23298 15072 38370
К.160.203.2050.2ТГ 2050 20.16 1152 23748 15449 39197
К.160.203.2100.2ТГ 2100 20.63 1185 24198 15826 40024
К.160.203.2150.2ТГ 2150 21.09 1218 24649 16202 40851
К.160.203.2200.2ТГ 2200 21.57 1251 25099 16579 41678
К.160.203.2250.2ТГ 2250 22.03 1273 25549 16956 42505
К.160.203.2300.2ТГ 2300 22.49 1317 26000 17333 43333
К.160.203.2350.2ТГ 2350 22.97 1350 26450 17710 44160
К.160.203.2400.2ТГ 2400 23.43 1383 26901 18086 44987
К.160.203.2450.2ТГ 2450 24.02 1416 27351 18463 45814
К.160.203.2500.2ТГ 2500 24.48 1455 28278 18840 47119
К.160.203.2550.2ТГ 2550 24.95 1482 28849 19217 48066
К.160.203.2600.2ТГ 2600 25.41 1515 29300 19594 48893
К.160.203.2650.2ТГ 2650 25.89 1548 29750 19970 49720
К.160.203.2700.2ТГ 2700 26.43 1581 30200 20347 50548
К.160.203.2750.2ТГ 2750 26.89 1621 30651 20724 51375
К.160.203.2800.2ТГ 2800 27.37 1647 31101 21101 52202
К.160.203.2850.2ТГ 2850 27.83 1680 31551 21478 53029
К.160.203.2900.2ТГ 2900 28.31 1713 32002 21854 53856
К.160.203.2950.2ТГ 2950 28.77 1746 32452 22231 54683
К.160.203.3000.2ТГ 3000 29.25 1785 33036 22608 55644
1 to 10 (50)

Модель Eva КС.160.203 (КАО)

Прайс на конвектор Eva КС.160.203 (КАО) в формате .pdf
Скачать прайс

Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Встроенный в пол конвектор отопления с естественной конвекцией EVA - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
