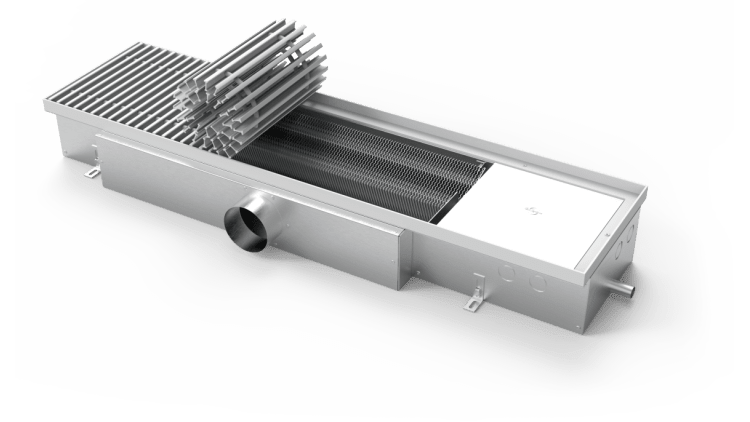

Внутрипольный водяной конвектор отопления

Модель Eva КX.125.258 (КXО)

Высота 125 мм. Ширина 258 мм.
К - конвектор с естественной конвекцией (без вентилятора)
Х - расположение теплообменника под углом
А - с возможностью подключения к приточной вентиляции

О - конвектор с отводом для слива конденсата

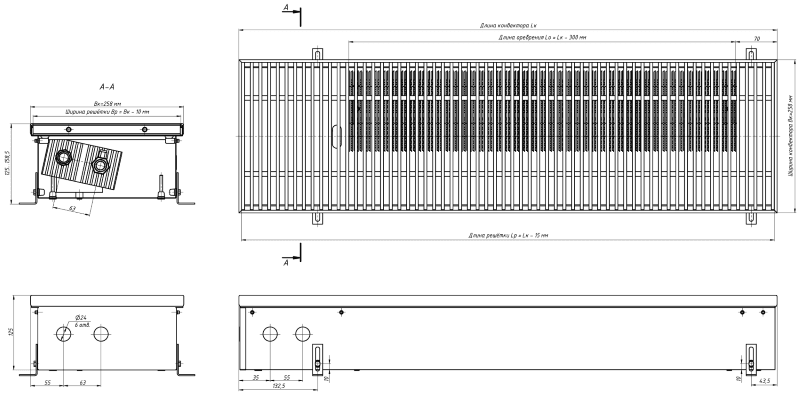

Внутрипольный водяной конвектор отопления К 125 258
Стандартная длина конвектора (Lк) 900,1000 - 3000 мм.
Регулировка по высоте 0 - 33,5 мм.
Теплообменник 2-трубный
Длина оребрения Lk - 300 мм.
Высота оребрения 53 мм.
Ширина оребрения 125 мм.
Межосевое расстояние фитингов 63 мм.
Подключение 2 х G1/2"
Рабочее давление 16 атм (МПа)
Диаметр трубы теплообменника 22 мм.
Максимальная температура теплоносителя 115 °С

Тип Высота, мм Ширина, мм Тепловая мощность (90/70/20 °С), Вт Стандартная длина, мм
KX, KХО, КXА, KХAO 125 258 415-1866 900, 1000-3000 (шаг 250 мм)

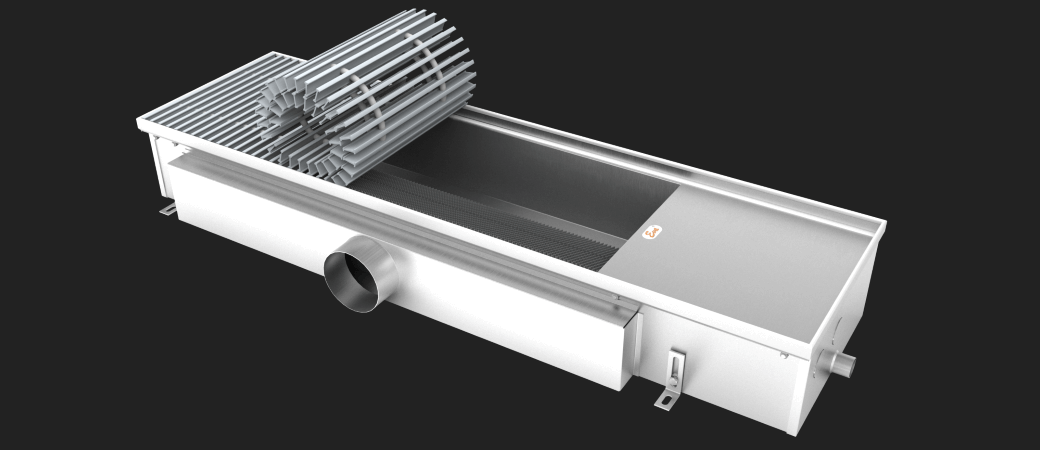

Внутрипольный водяной конвектор отопления Eva КX 125 258

Цена конвектора EVA КX.125.258 (КXО)

Артикул Длина, мм. Вес изделия вместе с упаковкой, кг. Тепловая мощность, Вт (90/70/20°C) Конвектор без решетки и окантовки Стоимость решетки в составе конвектора Конвектор с решеткой и окантовкой
К.125.258.600.2ТГ 600 7.1 205 9380 4884 14264
К.125.258.650.2ТГ 650 7.61 239 9800 5291 15091
К.125.258.700.2ТГ 700 8.14 274 10220 5698 15918
К.125.258.750.2ТГ 750 8.65 308 10640 6105 16745
К.125.258.800.2ТГ 800 9.15 343 11173 6512 17685
К.125.258.850.2ТГ 850 9.68 377 11593 6919 18512
К.125.258.900.2ТГ 900 10.19 415 12013 7326 19339
К.125.258.950.2ТГ 950 10.71 446 12433 7733 20166
К.125.258.1000.2ТГ 1000 11.22 483 12880 8140 21020
К.125.258.1050.2ТГ 1050 11.75 515 13300 8547 21847
К.125.258.1100.2ТГ 1100 12.26 549 13720 8954 22674
К.125.258.1150.2ТГ 1150 12.76 584 14140 9361 23501
К.125.258.1200.2ТГ 1200 13.37 618 14560 9768 24328
К.125.258.1250.2ТГ 1250 13.88 657 14980 10175 25155
К.125.258.1300.2ТГ 1300 14.4 687 15400 10582 25982
К.125.258.1350.2ТГ 1350 14.91 722 15820 10989 26809
К.125.258.1400.2ТГ 1400 15.43 756 16240 11396 27636
К.125.258.1450.2ТГ 1450 15.94 791 16660 11803 28463
К.125.258.1500.2ТГ 1500 16.61 829 17532 12210 29742
К.125.258.1550.2ТГ 1550 17.12 860 17951 12617 30568
К.125.258.1600.2ТГ 1600 17.63 894 18371 13024 31395
К.125.258.1650.2ТГ 1650 18.15 929 18791 13431 32222
К.125.258.1700.2ТГ 1700 18.66 963 19211 13838 33049
К.125.258.1750.2ТГ 1750 19.19 1003 19631 14245 33876
К.125.258.1800.2ТГ 1800 19.7 1032 20051 14652 34703
К.125.258.1850.2ТГ 1850 20.22 1066 20471 15059 35530
К.125.258.1900.2ТГ 1900 20.73 1101 20891 15466 36357
К.125.258.1950.2ТГ 1950 21.32 1135 21311 15873 37184
К.125.258.2000.2ТГ 2000 21.93 1141 21911 16280 38191
К.125.258.2050.2ТГ 2050 22.44 1204 22331 16687 39018
К.125.258.2100.2ТГ 2100 22.97 1239 22750 17094 39844
К.125.258.2150.2ТГ 2150 23.47 1273 23170 17501 40671
К.125.258.2200.2ТГ 2200 24 1308 23590 17908 41498
К.125.258.2250.2ТГ 2250 24.51 1331 24010 18315 42325
К.125.258.2300.2ТГ 2300 25.02 1377 24430 18722 43152
К.125.258.2350.2ТГ 2350 25.54 1411 24850 19129 43979
К.125.258.2400.2ТГ 2400 26.05 1446 25270 19536 44806
К.125.258.2450.2ТГ 2450 26.72 1480 25690 19943 45633
К.125.258.2500.2ТГ 2500 27.23 1521 26562 20350 46912
К.125.258.2550.2ТГ 2550 27.75 1549 27095 20757 47852
К.125.258.2600.2ТГ 2600 28.26 1583 27515 21164 48679
К.125.258.2650.2ТГ 2650 28.79 1618 27935 21571 49506
К.125.258.2700.2ТГ 2700 29.37 1652 28355 21978 50333
К.125.258.2750.2ТГ 2750 29.88 1694 28774 22385 51159
К.125.258.2800.2ТГ 2800 30.41 1721 29194 22792 51986
К.125.258.2850.2ТГ 2850 30.91 1756 29614 23199 52813
К.125.258.2900.2ТГ 2900 31.44 1790 30034 23606 53640
К.125.258.2950.2ТГ 2950 31.95 1825 30454 24013 54467
К.125.258.3000.2ТГ 3000 32.47 1866 31012 24420 55432
1 to 10 (50)

Цена 1 п.м. решетки и окантовки в составе конвектора для данной ширины - 8140 руб.



Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Внутрипольный водяной конвектор отопления с естественной конвекцией EVA - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
