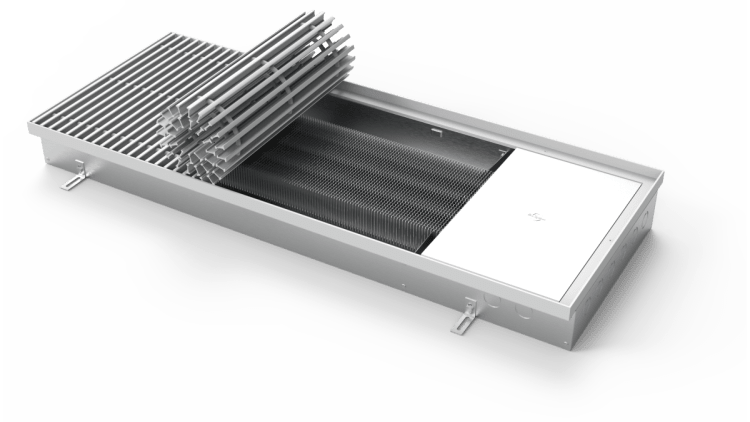

Конвектор водяной встраиваемый

Модели конвекторов КС, KСO

Высота 100 мм. Ширина 403 мм.

Тип конвектора: КC, КCО
Высота: 100 мм.
Ширина: 403 мм.
Тепловая мощность: 370 - 3579 Вт.
Стандартная длина [мм]: 900, 1000 - 3000 (шаг 250)

Конвектор водяной встраиваемый КС 100 403 поперечный разрез

Тип Высота, мм Ширина, мм Тепловая Мощность Стандартная длина, мм
(90/70/20C) [Вт]
КC, КCО 100 403 370 - 3579 900, 1000 (шаг 250 мм)



Конвектор водяной встраиваемый КС 403

Регулировка по высоте
(за счёт юстировочных
винтов) [мм]
0-33,5
Теплообменник 4-трубный
Длина оребрения [мм]* L-300
Ширина оребрения [мм] 255
Высота оребрения [мм] 53
Диаметр трубы [мм] 22
Рабочее давление 16атм(1,6МПа)
Подключение 2 × G1/2’’
(наружная резьба)
Межосевое расстояние фитингов теплообменника [мм] 190
Максимальная температура теплоносителя 115*С



Теплопроизводительность КC.100.403. (КСО)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 467 544 738 932 1143 1284 1497 1709 1905 2096
20 396 461 626 790 957 1089 1270 1451 1617 1780
22 370 431 582 736 892 1015 1179 1352 1501 1657
80 15 622 725 984 1243 1505 1711 1996 2281 2540 2798
20 542 631 857 1082 1309 1490 1747 1986 2223 2436
22 511 595 808 1020 1235 1407 1633 1874 2079 2299
90 15 798 928 1744 1590 1924 2190 2563 2918 3262 3579
20 707 823 1120 1413 1709 1944 2268 2592 2887 3180
22 673 783 1064 1344 1626 1850 2155 2465 2742 3024
Объем теплообменника [л] 1,076 1,26 1,68 1,994 2,36 2,726 3,092 3,458 3,824 4,225
Масса конвектора [кг] 11,3 12,5 15,6 18,8 21,9 25,0 28,1 31,3 34,4 37,5

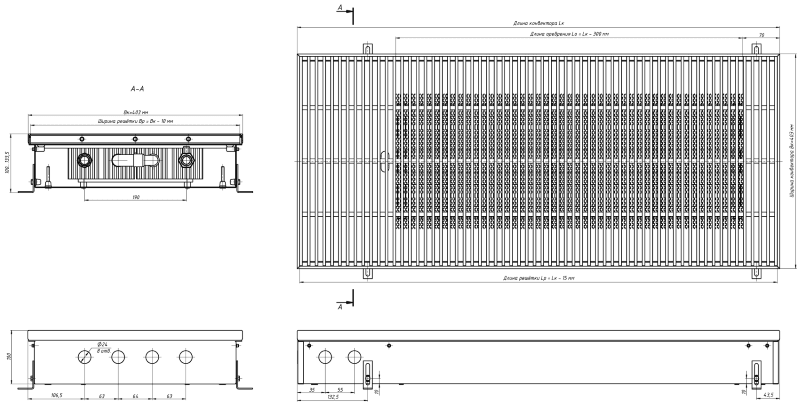

Размеры встраиваемого конвектора КC.100.403. (КСО)









Конвектор водяной встраиваемый КС 100 403 поперечный разрез

Конвектор водяной встраиваемый КС 100 403 поперечный разрез

Конвектор водяной встраиваемый КС 100 403 поперечный разрез

Конвектор водяной встраиваемый КС 100 403 вид спереди

Цены на конвекторы КС.100.403

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Встраиваемые в пол конвекторы без вентилятора (короб: нержавеющая сталь)
КС.100.403 Конвектор водяной встраиваемый КC 100.403 900 шт. 707 20 418
1000 шт. 823 21 797
1250 шт. 1120 25 986
1500 шт. 1413 30 524
1750 шт. 1709 34 400
2000 шт. 1944 38 630
2250 шт. 2268 42 390
2500 шт. 2592 46 208
2750 шт. 2887 49 724
3000 шт. 3180 53 119

Обзор конструкции

Высота: 80, 90, 100, 125 мм

Ширина: 403* мм

1. Корпус конвектора

2. Теплообменник

3. Декоративная решётка

4. Декоративная крышка большая

5. Декоративная крышка малая

6. Декоративный профиль (окантовка)

7. Ножка крепёжно-регулировочная (4 шт.)

10. Шаровой вентиль G1/2’’

8. Винт юстировочный (4 шт.)

9. Крепёжный болт (4 шт.)

11. Запорно-регулирующий клапан G1/2’’

12. Гибкий подвод (2 шт.)

13. Прокладка (4 шт.)

* - модель шириной 403 мм имеет сдвоенный теплообменник

Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Встраиваемый в пол водяной конвектор с естественной конвекцией EVA - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
