Конвекторы отопления водяные встраиваемые в пол

Модели КС, KСO

Высота 200 мм. Ширина 258, 303 мм.

Конвекторы отопления водяные встраиваемые в пол 200 258

Конвекторы отопления водяные встраиваемые в пол 200 303

Тип Высота, мм Ширина, мм Тепловая Мощность Стандартная длина, мм
(90/70/20C) [Вт]
КС, КСО 200 258 233 - 2257 900, 1000 (шаг 250 мм)
303 247 - 2388

Встраиваемые конвекторы отопления водяные

Регулировка по высоте
(за счёт юстировочных
винтов) [мм]
0-33,5
Теплообменник 2-трубный
Длина оребрения [мм]* L-300
Ширина оребрения [мм] 125
Высота оребрения [мм] 65
Диаметр трубы [мм] 22
Рабочее давление 16атм(1,6МПа)
Подключение 2 × G1/2’’
(наружная резьба)
Межосевое расстояние фитингов теплообменника [мм] 63
Максимальная температура теплоносителя 115*С



Теплопроизводительность конвекторов и размеры

Ширина конвектора 258 мм.Ширина конвектора 303 мм.

Теплопроизводительность КС.200.258. (КСО)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 294 343 465 587 721 810 944 1078 1202 1322
20 250 291 395 498 603 687 801 915 1019 1122
22 233 271 367 464 562 640 744 852 947 1045
80 15 392 457 620 784 949 1079 1259 1438 1602 1764
20 342 398 541 682 826 940 1101 1252 1402 1536
22 322 375 510 643 779 887 1030 1182 1311 1450
90 15 503 585 1100 1003 1214 1381 1616 1840 2057 2257
20 446 519 706 891 1078 1226 1430 1635 1820 2005
22 424 494 671 847 1025 1167 1359 1555 1729 1907
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 9,9 11.0 13,8 16,5 19,3 22,0 24,8 27,5 30,3 33,0

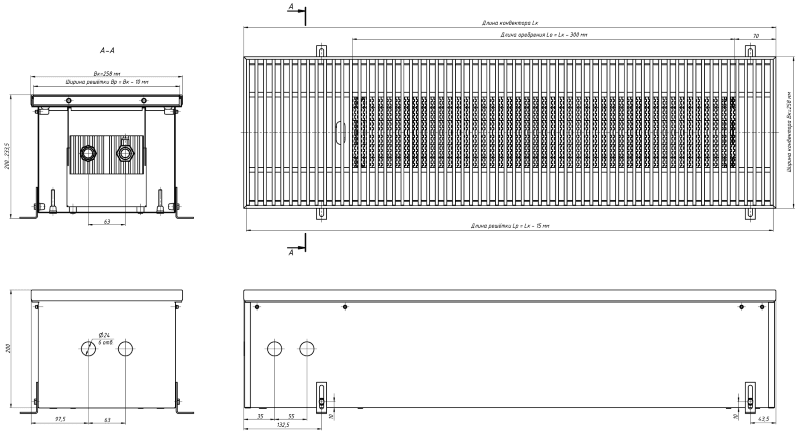

Размеры водяного конвектора КС.200.258

Конвекторы отопления водяные встраиваемые в пол 200 258

Конвекторы отопления водяные встраиваемые в пол 200 258

Конвекторы отопления водяные встраиваемые в пол 200 258

Конвекторы отопления водяные встраиваемые в пол 200 258

Цена на конвекторы КС.200.258

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Конвекторы отопления водяные встраиваемые в пол без вентилятора (короб: нержавеющая сталь)
KС.200.258 Конвекторы отопления водяные встраиваемые в пол КС 200.258 900 шт. 446 18 230
1000 шт. 519 19 355
1250 шт. 706 22 861
1500 шт. 891 26 801
1750 шт. 1078 30 086
2000 шт. 1226 33 705
2250 шт. 1430 36 905
2500 шт. 1635 40 160
2750 шт. 1820 43 119
3000 шт. 2005 45 971

Теплопроизводительность КС.200.303. (КСО)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 511 363 492 621 763 857 999 1140 1271 1398
20 264 308 417 527 638 726 847 968 1078 1187
22 247 287 388 491 595 677 787 902 1001 1105
80 15 415 484 656 829 1004 1141 1331 1522 1695 1866
20 361 421 572 722 874 994 1165 1325 1483 1625
22 341 397 539 681 824 939 1089 1250 1387 1533
90 15 532 619 1163 1061 1284 1461 1710 1946 2176 2388
20 472 549 747 942 1140 1297 1513 1729 1926 2121
22 449 523 709 896 1085 1234 1437 1645 1829 2017
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 10,1 11,2 14 16,7 19,5 22,2 25 27,7 30,5 33,2

Размеры внутрипольного конвектора КС.200.303



Конвекторы отопления водяные встраиваемые в пол 200 303

Конвекторы отопления водяные встраиваемые в пол 200 303

Конвекторы отопления водяные встраиваемые в пол 200 303

Конвекторы отопления водяные встраиваемые в пол 200 303

Цена на конвекторы КС.200.303

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Конвекторы отопления водяные встраиваемые в пол без вентилятора (короб: нержавеющая сталь)
KС.200.303 Конвекторы отопления водяные встраиваемые в пол КС 200.303 900 шт. 472 18 592
1000 шт. 549 19 733
1250 шт. 747 23 286
1500 шт. 942 27 319
1750 шт. 1140 30 647
2000 шт. 1297 34 318
2250 шт. 1513 37 559
2500 шт. 1729 40 895
2750 шт. 1926 43 893
3000 шт. 2121 46 781

Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

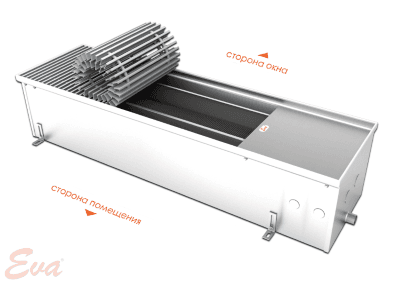

Встраиваемый в пол водяной конвектор с естественной конвекцией EVA - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
