Встроенные конвекторы отопления водяные

Модели конвекторов К,КО,КА,КАО

Высота 200 мм. Ширина 165, 203, 258 мм.

Встроенные конвекторы отопления водяные 200 165

Встроенные конвекторы отопления водяные 200 203

Встроенные конвекторы отопления водяные 200 258

Тип Высота, мм Ширина, мм Тепловая Мощность Стандартная длина, мм
(90/70/20C) [Вт]
К,КО,КА,КАО 200 165 153 - 1483 900, 1000 (шаг 250 мм)
203 223 - 2161
258 230 - 2227



Встроенные конветоры отпления водяные

Регулировка по высоте (за счёт котировочных винтов) [мм] 0-33,5
Теплообменник 2-трубный
Длина оребрения [мм]* L-300
Ширина оребрения [мм] 125
Высота оребрения [мм] 65
Диаметр трубы [мм] 22
Рабочее давление 16атм(1,6МПа)
Подключение 2 × G1/2’’
(наружная резьба)
Межосевое расстояние фитингов теплообменника [мм] 63
Максимальная температура теплоносителя 115*С



Теплопроизводительность

Ширина 165 мм.Ширина 203 мм.Ширина 258 мм.

Теплопроизводительность К.200.165. (КО)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 193 226 306 386 474 532 620 708 789 869
20 164 191 259 327 396 451 526 601 670 737
22 153 178 241 305 369 420 489 560 622 687
80 15 258 301 408 515 624 709 827 945 1053 1159
20 224 262 355 448 543 618 724 823 921 1009
22 212 247 335 423 512 583 677 776 861 952
90 15 330 384 722 659 797 908 1062 1209 1352 1483
20 293 341 464 585 708 806 940 1074 1196 1317
22 279 325 441 557 674 767 893 1021 1136 1253
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 8,1 9,0 11,3 13,5 15,8 18,0 20,3 22,5 24,8 27,0

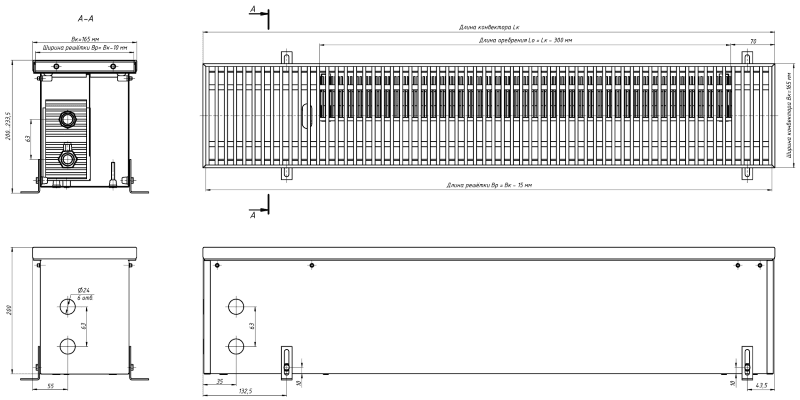

Размеры конвектора К.200.165. (КО)



Встроенные конвекторы отопления водяные 200 165





Встроенные конвекторы отопления водяные 200 165

Встроенные конвекторы отопления водяные 200 165



Встроенные конвекторы отопления водяные 200 165

Цена на конвекторы К.200.165

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
К.200.165 Встроенные конвекторы отопления водяные 900 шт. 293 15 974
1000 шт. 341 16 893
1250 шт. 464 19 852
1500 шт. 585 23 127
1750 шт. 708 25 889
2000 шт. 806 28 937
2250 шт. 940 31 638
2500 шт. 1074 34 329
2750 шт. 1196 36 824
3000 шт. 1317 39 226
Встроенные конвекторы отопления водяные

Теплопроизводительность К.200.203. (КО)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 282 329 446 563 690 776 904 1032 1151 1266
20 239 279 378 477 578 658 767 876 976 1075
22 223 260 352 445 539 613 712 816 907 1001
80 15 376 438 594 750 909 1033 1205 1377 1534 1690
20 327 381 518 653 791 900 1055 1199 1342 1471
22 309 359 488 616 746 850 986 1132 1255 1388
90 15 482 560 1053 960 1162 1323 1548 1762 1970 2161
20 427 497 676 853 1032 1174 1370 1565 1743 1920
22 406 473 642 812 982 1117 1301 1489 1656 1826
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 9,0 10,0 12,5 15,0 17,5 20,0 22,5 25,0 27,5 30,0

Размеры конвектора К.200.203. (КО)



Встроенные конвекторы отопления водяные 200 203



Встроенные конвекторы отопления водяные 200 203

Встроенные конвекторы отопления водяные 200 203



Встроенные конвекторы отопления водяные 200 203

Цена на конвекторы К.200.203

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
К.200.203 Встроенные конвекторы отопления водяные 900 шт. 427 16 279
1000 шт. 497 17 213
1250 шт. 676 20 211
1500 шт. 853 23 564
1750 шт. 1032 26 364
2000 шт. 1174 29 455
2250 шт. 1370 32 191
2500 шт. 1565 34 950
2750 шт. 1743 37 477
3000 шт. 1920 39 910
Встроенные конвекторы отопления водяные

Теплопроизводительность К.200.258. (КО)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 290 339 459 580 711 799 931 1063 1185 1304
20 246 287 389 492 595 677 790 903 1006 1107
22 230 268 362 458 555 631 734 841 934 1031
80 15 387 451 612 773 936 1064 1242 1419 1580 1741
20 337 393 533 673 815 927 1087 1236 1383 1516
22 318 370 503 635 769 875 1016 1166 1293 1430
90 15 496 577 1085 989 1197 1363 1595 1815 2029 2227
20 440 512 697 879 1063 1210 1411 1613 1796 1978
22 419 487 662 836 1012 1151 1341 1534 1706 1881
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 9,9 11,0 13,8 16,5 19,3 22,0 24,8 27,5 30,3 33,0

Размеры встраиваемого конвектора К.200.258 (КО)



Встроенные конвекторы отопления водяные 200 258

Встроенные конвекторы отопления водяные 200 258

Встроенные конвекторы отопления водяные 200 258

Встроенные конвекторы отопления водяные 200 258

Цена на конвекторы К.200.258

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Встроенные конвекторы отопления водяные без вентилятора (короб: нержавеющая сталь)
K.200.258 Встроенные конвекторы отопления водяные К 200.258 900 шт. 446 18 230
1000 шт. 519 19 355
1250 шт. 706 22 861
1500 шт. 891 26 801
1750 шт. 1078 30 086
2000 шт. 1226 33 705
2250 шт. 1430 36 905
2500 шт. 1635 40 160
2750 шт. 1820 43 119
3000 шт. 2005 45 971





Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.Гарантии

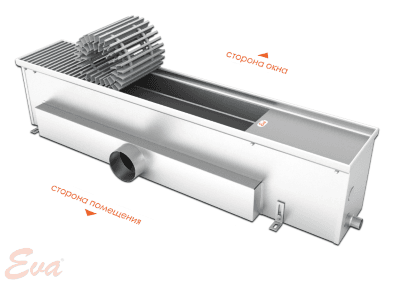

Встроенные конвекторы отопления водяные EVA - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.

Производитель предоставляет следующую гарантию:

  •     10 лет на пластинчатый медно-алюминиевый т еплообменник;
  •     10 лет на сквозную коррозию корпуса конвектора;
  •      1 год на вентиляторы и остальные применяемые части конвектора.

Гарантия не расспространяется на обычный износ в ходе использования и на дефекты, обусловленные неправильным обращением.
Производитель конвекторов EVA оставляет за собой право на изменение конструкции и цены без предварительного предупреждения.
