Внутрипольные конвекторы отопления водяные

Модели К,КX,КО,КXО,КА,КXА,КАО,КXАО

Высота 125 мм. Ширина 203, 243, 258, 303 мм.

Внутрипольные конвекторы отопления водяные 125 203

Внутрипольные конвекторы отопления водяные 125 243

Внутрипольные конвекторы отопления водяные 125 258

Внутрипольные конвекторы отопления водяные 125 303

Тип Высота, мм Ширина, мм Тепловая Мощность Стандартная длина, мм
(90/70/20C) [Вт]
К, KX, КО, KХО,
КА, КXА, КАО,
KХAO
125 203 165 - 1596 900, 1000 (шаг 250 мм)
243 204 - 1979
258 212 - 2048
303 227 - 2192

Внутрипольные конвекторы отопления водяные

Регулировка по высоте (за счёт котировочных винтов) [мм] 0-33,5
Теплообменник 2-трубный
Длина оребрения [мм]* L-300
Ширина оребрения [мм] 125
Высота оребрения [мм] 65
Диаметр трубы [мм] 22
Рабочее давление 16атм(1,6МПа)
Подключение 2 × G1/2’’
(наружная резьба)
Межосевое расстояние фитингов теплообменника [мм] 63
Максимальная температура теплоносителя 115*С



Теплопроизводительность

Ширина 203 мм. КX.125.203. (КXO)243 мм. К.125.243. (КО)258 мм. КX.125.258. (КXO)303 мм. К.125.303. (КО)

Теплопроизводительность КX.125.203. (КXO)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 208 243 329 415 510 573 668 762 850 935
20 177 206 279 352 427 486 566 647 721 794
22 165 192 260 328 398 453 526 603 669 739
80 15 277 323 439 554 671 763 890 1017 1133 1248
20 242 281 382 482 584 665 779 886 991 1086
22 228 265 361 455 551 628 728 836 927 1025
90 15 356 414 778 709 858 977 1143 1301 1455 1596
20 315 367 499 630 762 867 1011 1156 1287 1418
22 300 349 474 599 725 825 961 1099 1223 1349
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1.18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 7,7 8,5 10,6 12,8 14,9 17,0 19,1 21,3 23,4 25,5

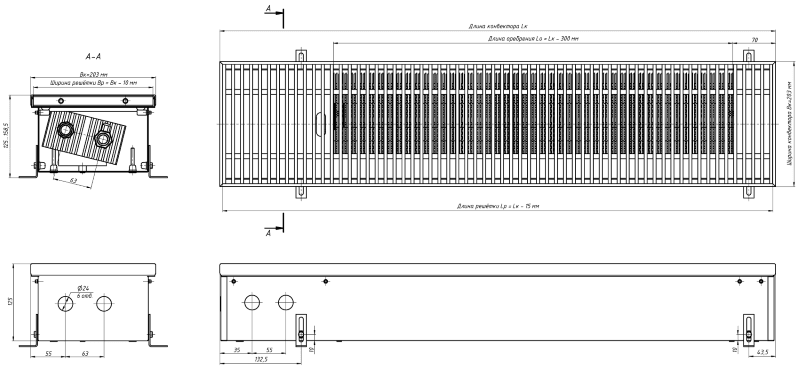

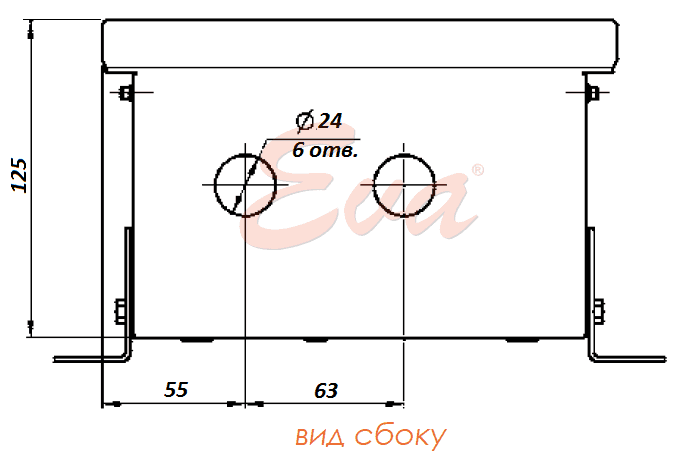

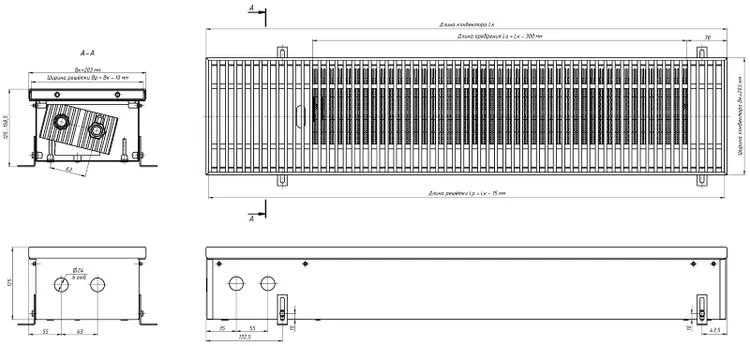

Размеры внутрипольного конвектора КХ.125.203



Внутрипольные конвекторы отопления водяные 125 203

Внутрипольные конвекторы отопления водяные 125 203

Внутрипольные конвекторы отопления водяные 125 203

Внутрипольные конвекторы отопления водяные 125 203

Цены на конвекторы КX.125.203

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
КX.125.203 Внутрипольные конвекторы отопления водяные 900 шт. 315 14 871
1000 шт. 367 15 673
1250 шт. 499 18 324
1500 шт. 630 21 239
1750 шт. 762 23 708
2000 шт. 867 26 435
2250 шт. 1011 28 855
2500 шт. 1156 31 241
2750 шт. 1287 33 473
3000 шт. 1418 35 621
Внутрипольные конвекторы отопления водяные

Теплопроизводительность К.125.243. (КО)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 258 301 408 515 632 710 828 945 1053 1159
20 219 255 346 437 529 602 702 802 894 984
22 204 238 322 407 493 561 652 74 830 916
80 15 344 401 544 687 832 946 1104 1261 1404 1547
20 300 349 474 598 724 824 966 1098 1229 1347
22 283 329 447 564 683 778 903 1036 1149 1271
90 15 441 513 964 879 1064 1211 1417 1613 1803 1979
20 391 455 619 781 945 1075 1254 1433 1596 1758
22 372 433 588 743 899 1023 1191 1363 1516 1672
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 8,1 9,0 11,3 13,5 15,8 18,0 20,3 22,5 24,8 27,0

Размеры водяного конвектора К.125.243



Внутрипольные конвекторы отопления водяные 125 243

vnutripolnye konvektory Внутрипольные конвекторы отопления водяные 125 243otopleniya vodyanye 125 243 vid sverhu

Внутрипольные конвекторы отопления водяные 125 243

Внутрипольные конвекторы отопления водяные 125 243

Цены на конвекторы К.125.243



Теплопроизводительность КX.125.258. (КXO)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 267 312 422 533 654 735 857 978 1090 1200
20 227 264 358 452 548 623 727 830 925 1018
22 212 246 333 421 510 581 675 774 859 948
80 15 356 415 563 711 861 979 1142 1305 1454 1601
20 310 361 491 619 749 853 1000 1137 1272 1394
22 293 341 463 584 707 805 935 1073 1190 1316
90 15 456 531 998 910 1101 1254 1467 1670 1867 2048
20 405 471 641 808 978 1113 1298 1483 1652 1820
22 385 448 609 769 931 1059 1233 1411 1570 1731
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1.18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 8,2 9,1 11.4 13,6 15,9 18,1 20,4 22,6 24,9 27,1

Размеры встраиваемого конвектора КX.125.258 (КXО)



Внутрипольные конвекторы отопления водяные 125 258

Внутрипольные конвекторы отопления водяные 125 258

Внутрипольные конвекторы отопления водяные 125 258

Внутрипольные конвекторы отопления водяные 125 258

Цены на конвекторы Eva КX.125.258

Теплопроизводительность К.125.303. (КО)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 286 333 452 570 700 786 917 1047 1167 1284
20 242 282 383 484 586 667 778 888 990 1090
22 227 264 357 451 546 621 722 828 919 1015
80 15 381 444 603 761 922 1048 1222 1397 1556 1713
20 332 387 525 662 802 913 1070 1216 1361 1492
22 313 364 495 625 757 862 1000 1148 1273 1408
90 15 488 568 1068 974 1179 1341 1570 1787 1998 2192
20 433 504 686 865 1047 1191 1389 1587 1768 1947
22 412 480 651 823 996 1133 1320 1510 1679 1852
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 8,6 9,5 11,9 14,3 16,6 19,0 21,4 23,8 26,1 28,5

Размеры встраиваемого конвектора К.125.303 (КО)





Внутрипольные конвекторы отопления водяные 125 303

Внутрипольные конвекторы отопления водяные 125 303

Внутрипольные конвекторы отопления водяные 125 303

Внутрипольные конвекторы отопления водяные 125 303

Цены на конвекторы Eva К.125.303

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Встраиваемые в пол конвекторы без вентилятора (короб: нержавеющая сталь)
К.125.303 Внутрипольные конвекторы отопления водяные К 125.303 900 шт. 444 16 559
1000 шт. 517 17 499
1250 шт. 703 20 517
1500 шт. 887 23 882
1750 шт. 1074 26 702
2000 шт. 1221 29 817
2250 шт. 1425 32 572
2500 шт. 1628 35 336
2750 шт. 1813 37 881
3000 шт. 1997 40 331

Встроенные конвекторы отопления основаВстроенные конвекторы отопления Ева
К.125.303
К.125.303
НОВАЯ МОДЕЛЬ
Встроенные конвекторы отопления основаВстроенные конвекторы отопления Ева
10 лет
10 лет
ГАРАНТИЯ





Внутрипольные конвекторы отопления водяныеВнутрипольные конвекторы отопления водяные теплообменникВнутрипольные конвекторы оВнутрипольные конвекторы отопления водяные решеткаВнутрипольные конвекторы отопления водяные крышкаВнутрипольные конвекторы отопления водяные ножка крепежнаяВнутрипольные конвекторы отопления водяные ножкаВнутрипольные конвекторы отопления водяные винт юстировочныйВнутрипольные конвекторы отопления водяные 1Внутрипольные конвекторы отопления водяные 2Внутрипольные конвекторы отопления водяные декоративная крышка конвектора отопления водного в полуВнутрипольные конвекторы отопления водяные 5Внутрипольные конвекторы отопления водяные 6Внутрипольные конвекторы отопления водяные 7Внутрипольные конвекторы отопления водяные винтВнутрипольные конвекторы отопления водяные болтВнутрипольные конвекторы отопления водяные болтВнутрипольные конвекторы отопления водяные 9Внутрипольные конвекторы отопления водяные прокладка 4Внутрипольные конвекторы отопления водяные прокладка 3Внутрипольные конвекторы отопления водяные гибкий подводВнутрипольные конвекторы отопления водяные гибкий подводВнутрипольные конвекторы отопления водяные прокладкаВнутрипольные конвекторы отопления водяные прокладка 2

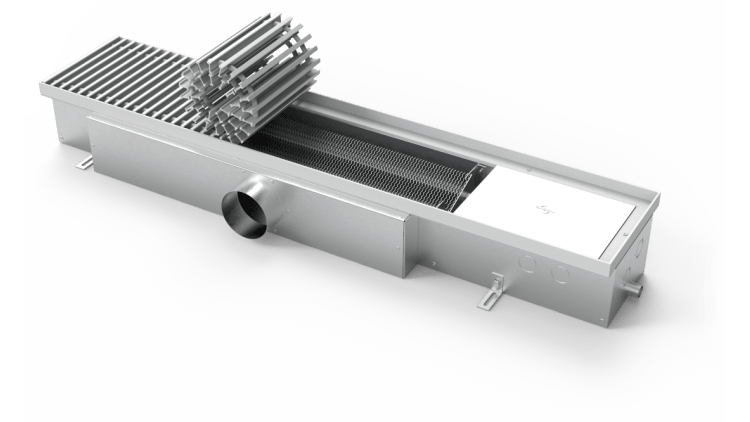

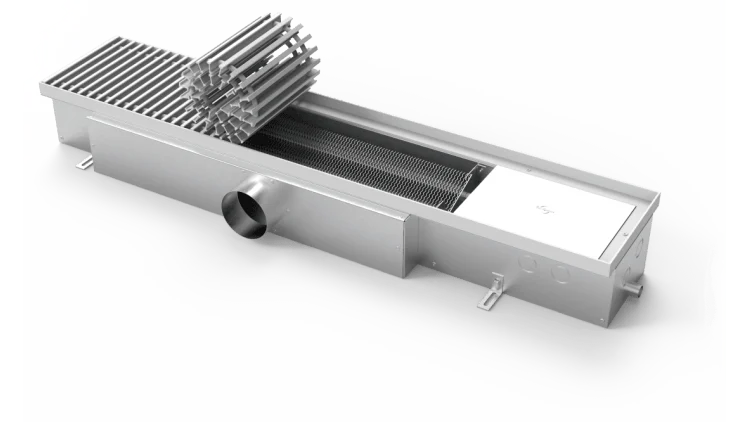

Обзор конструкции

Внутрипольные конвекторы отопления водяные клапанВнутрипольные конвекторы отопления водяные вентиль

Высота: 125 мм

Ширина: 203, 243, 258, 303 мм

Внутрипольные конвекторы отопления водяные 10Внутрипольные конвекторы отопления водяные 11Внутрипольные конвекторы отопления водяные 12Внутрипольные конвекторы отопления водяные 13

1. Корпус конвектора

2. Теплообменник

3. Декоративная решётка

4. Декоративная крышка большая

5. Декоративная крышка малая

6. Декоративный профиль (окантовка)

7. Ножка крепёжно-регулировочная (4 шт.)

10. Шаровой вентиль G1/2’’

8. Винт юстировочный (4 шт.)

9. Крепёжный болт (4 шт.)

11. Запорно-регулирующий клапан G1/2’’

12. Гибкий подвод (2 шт.)

13. Прокладка (4 шт.)

Внутрипольные конвекторы отопления водяные 4

Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Внутрипольные конвекторы отопления водяные с естественной конвекцией  - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
