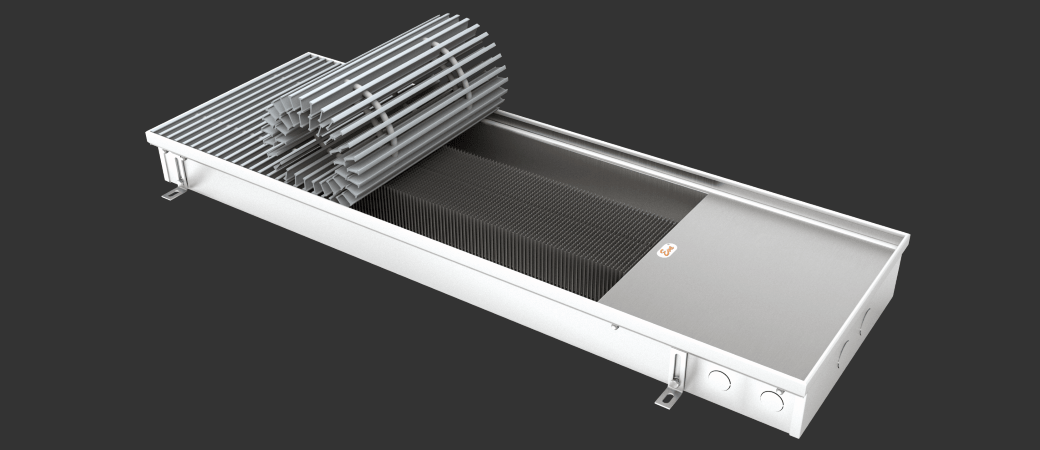

Внутрипольный конвектор отопления водяной

Модель КС.80.303 (КСО)

Высота 80 мм. Ширина 303 мм.
КС-расположение теплообменника по центру

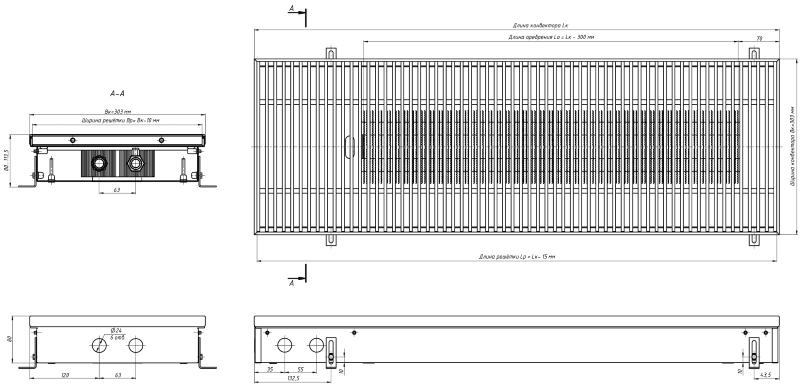

Внутрипольный конвектор отопления водяной КС 80 303

Стандартная длина конвектора (Lк) 900,1000 - 3000 мм.
Регулировка по высоте 0 - 33,5 мм.
Теплообменник 2-трубный
Длина оребрения Lk - 300 мм.
Высота оребрения 53 мм.
Ширина оребрения 125 мм.
Межосевое расстояние фитингов 63 мм.
Подключение 2 х G1/2"
Рабочее давление 16 атм (МПа)
Диаметр трубы теплообменника 22 мм.
Максимальная температура теплоносителя 115 °С

Тип Высота, мм Ширина, мм Тепловая Мощность (90/70/20 °С), Вт Стандартная длина, мм
КС, КСО 80 303 255 - 1147 900, 1000-3000 (шаг 250 мм)

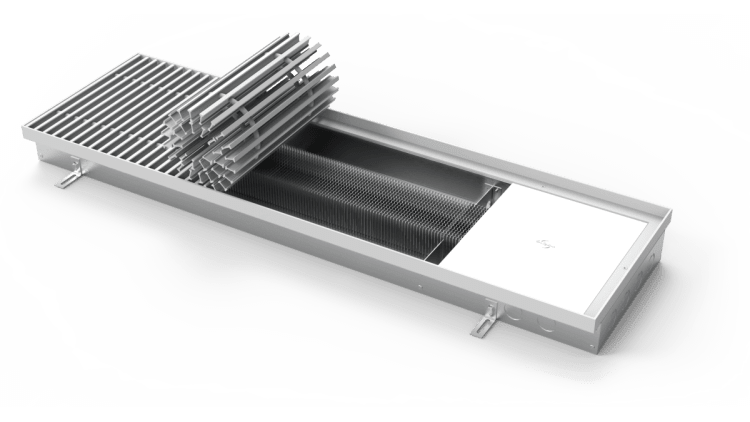

Внутрипольный конвектор отопления водяной Eva КС 80 303

Теплопроизводительность конвектора КС.80.303 (КСО)

Температура
теплоносителя
(tвх), [°С]
Температура
воздуха в
помещении
(tпом), [°С]
900 1 000 1 250 1 500 1 750 2 000 2 250 2 500 2 750 3 000
70 20 143 166 226 285 345 393 458 524 583 642
80 20 196 228 309 390 473 538 630 717 802 879
90 20 255 297 404 510 617 702 819 935 1042 1147
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 6,8 7,5 9,4 11,3 13,1 15,0 16,9 18,8 20,6 22,5

Стоимость конвектора КС.80.303 (КСО)

Артикул Длина, мм. Вес изделия вместе с упаковкой, кг. Тепловая мощность, Вт (90/70/20°C) Конвектор без решетки и окантовки Стоимость решетки в составе конвектора Конвектор с решеткой и окантовкой
К.80.303.600.2ТГ 600 6.22 121 8991 5843 14834
К.80.303.650.2ТГ 650 6.66 145 9394 5772 15166
К.80.303.700.2ТГ 700 7.09 170 9796 6216 16012
К.80.303.750.2ТГ 750 7.52 194 10199 6660 16859
К.80.303.800.2ТГ 800 7.95 218 10602 7104 17706
К.80.303.850.2ТГ 850 8.39 242 11005 7548 18553
К.80.303.900.2ТГ 900 8.82 266 11407 7992 19399
К.80.303.950.2ТГ 950 9.25 291 11810 8436 20246
К.80.303.1000.2ТГ 1000 9.68 315 12213 8880 21093
К.80.303.1050.2ТГ 1050 10.12 339 12616 9324 21940
К.80.303.1100.2ТГ 1100 10.55 363 13018 9768 22786
К.80.303.1150.2ТГ 1150 10.98 388 13421 10212 23633
К.80.303.1200.2ТГ 1200 11.45 412 13856 10656 24512
К.80.303.1250.2ТГ 1250 11.89 436 14258 11100 25358
К.80.303.1300.2ТГ 1300 12.32 460 14661 11544 26205
К.80.303.1350.2ТГ 1350 12.75 484 15064 11988 27052
К.80.303.1400.2ТГ 1400 13.18 509 15467 12432 27899
К.80.303.1450.2ТГ 1450 13.62 533 15869 12876 28745
К.80.303.1500.2ТГ 1500 14.19 557 16700 13320 30020
К.80.303.1550.2ТГ 1550 14.63 581 17102 13764 30866
К.80.303.1600.2ТГ 1600 15.06 606 17505 14208 31713
К.80.303.1650.2ТГ 1650 15.49 630 17908 14652 32560
К.80.303.1700.2ТГ 1700 15.92 654 18311 15096 33407
К.80.303.1750.2ТГ 1750 16.36 678 18713 15540 34253
К.80.303.1800.2ТГ 1800 16.79 702 19116 15984 35100
К.80.303.1850.2ТГ 1850 17.22 727 19519 16428 35947
К.80.303.1900.2ТГ 1900 17.65 751 19922 16872 36794
К.80.303.1950.2ТГ 1950 18.13 775 20356 17316 37672
К.80.303.2000.2ТГ 2000 18.65 799 20976 17760 38736
К.80.303.2050.2ТГ 2050 19.08 824 21378 18204 39582
К.80.303.2100.2ТГ 2100 19.52 848 21781 18648 40429
К.80.303.2150.2ТГ 2150 19.95 872 22184 19092 41276
К.80.303.2200.2ТГ 2200 20.38 896 22587 19536 42123
К.80.303.2250.2ТГ 2250 20.81 920 22989 19980 42969
К.80.303.2300.2ТГ 2300 21.25 945 23392 20424 43816
К.80.303.2350.2ТГ 2350 21.68 969 23795 20868 44663
К.80.303.2400.2ТГ 2400 22.11 993 24198 21312 45510
К.80.303.2450.2ТГ 2450 22.69 1017 25028 21756 46784
К.80.303.2500.2ТГ 2500 23.12 1042 25431 22200 47631
К.80.303.2550.2ТГ 2550 23.55 1066 25833 22644 48477
К.80.303.2600.2ТГ 2600 23.99 1090 26236 23088 49324
К.80.303.2650.2ТГ 2650 24.42 1114 26639 23532 50171
К.80.303.2700.2ТГ 2700 24.89 1138 27074 23976 51050
К.80.303.2750.2ТГ 2750 25.32 1163 27476 24420 51896
К.80.303.2800.2ТГ 2800 25.76 1187 27879 24864 52743
К.80.303.2850.2ТГ 2850 26.19 1211 28282 25308 53590
К.80.303.2900.2ТГ 2900 26.62 1235 28684 25752 54436
К.80.303.2950.2ТГ 2950 27.05 1260 29087 26196 55283
К.80.303.3000.2ТГ 3000 27.49 1284 29490 26640 56130
1 to 10 (50)

Расчет стоимости конвектора КC.80.303

900 мм.
1000 мм.
1250 мм.
1500 мм.
1750 мм.
2000 мм.
2250 мм.
2500 мм.
2750 мм.
3000 мм.
Расчет выбранного продукта
Итого
0.00
Назад Далее


ОписаниеРабочие данныеСтандартный комплект поставкиКонструктивные особенности.

Внутрипольный конвектор отопления водяной с естественной конвекцией - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
