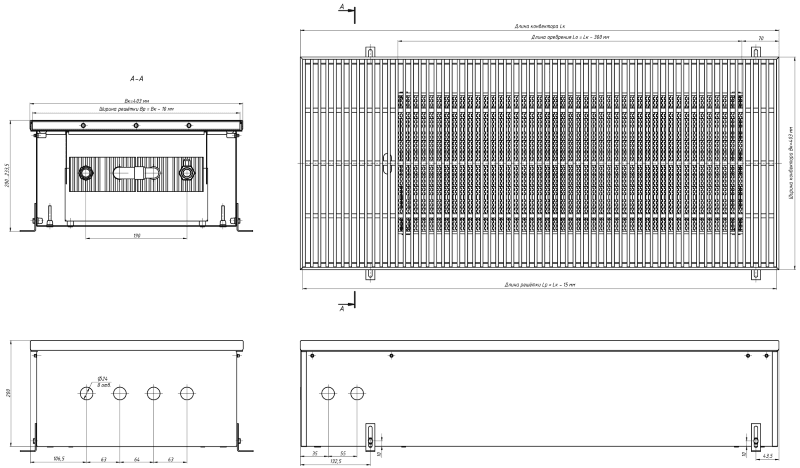

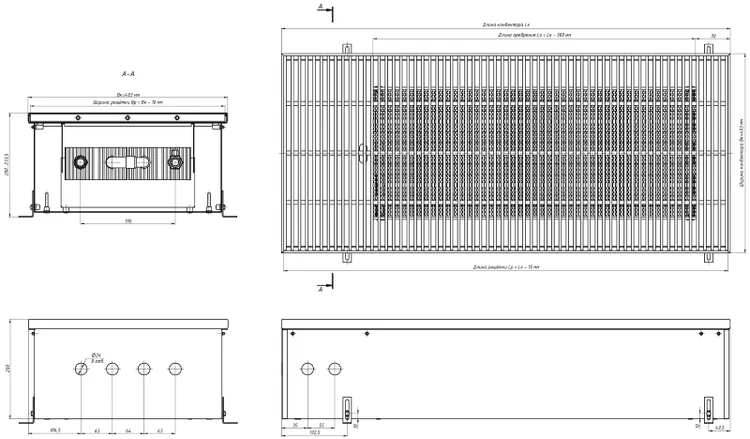

Конвектор встроенный в пол

Модель КС.200.403 (КСО)

Высота 200 мм. Ширина 403 мм.
К - конвектор с естественной конвекцией (без вентилятора)
C - расположение теплообменника по центру
О - конвектор с отводом для слива конденсата

Конвектор встроенный в пол КС 200 403

Стандартная длина конвектора (Lк) 900,1000 - 3000 мм.
Регулировка по высоте 0 - 33,5 мм
Теплообменник 4-трубный
Длина оребрения Lk - 300 мм
Высота оребрения 65 мм
Ширина оребрения 225 мм
Межосевое расстояние фитингов 190 мм
Подключение 2 х G1/2"
Рабочее давление 16 атм (МПа)
Диаметр трубы теплообменника 22 мм
Максимальная температура теплоносителя 115 °С

Тип Высота, мм Ширина, мм Тепловая мощность, Вт (90/70/20°C) Стандартная длина, мм
КС, КСО 200 403 891-4006 900, 1000-3000 (шаг 250 мм)

Конвектор встроенный в пол Eva КС 200 403

Цена конвектора Eva КС.200.403 (КСО)

Артикул Длина, мм. Вес изделия вместе с упаковкой, кг. Тепловая мощность, Вт (90/70/20°C) Конвектор без решетки и окантовки Стоимость решетки в составе конвектора Конвектор с решеткой и окантовкой
КС.200.403.600.4ТГ 600 10.13 440 15420 6426 21846
КС.200.403.650.4ТГ 650 10.88 514 16166 6962 23127
КС.200.403.700.4ТГ 700 11.65 588 16911 7497 24408
КС.200.403.750.4ТГ 750 12.41 662 17657 8033 25689
КС.200.403.800.4ТГ 800 13.16 736 18517 8568 27085
КС.200.403.850.4ТГ 850 13.93 810 19262 9104 28366
КС.200.403.900.4ТГ 900 14.68 891 20008 9639 29647
КС.200.403.950.4ТГ 950 15.45 958 20753 10175 30928
КС.200.403.1000.4ТГ 1000 16.21 1037 21542 10710 32252
КС.200.403.1050.4ТГ 1050 16.98 1106 22287 11246 33533
КС.200.403.1100.4ТГ 1100 17.73 1180 23033 11781 34814
КС.200.403.1150.4ТГ 1150 18.48 1254 23778 12317 36095
КС.200.403.1200.4ТГ 1200 19.41 1328 24524 12852 37376
КС.200.403.1250.4ТГ 1250 20.16 1411 25269 13388 38657
КС.200.403.1300.4ТГ 1300 20.93 1476 26015 13923 39938
КС.200.403.1350.4ТГ 1350 21.69 1550 26760 14459 41219
КС.200.403.1400.4ТГ 1400 22.46 1624 27506 14994 42500
КС.200.403.1450.4ТГ 1450 23.21 1698 28251 15530 43781
КС.200.403.1500.4ТГ 1500 24.21 1780 29760 16065 45825
КС.200.403.1550.4ТГ 1550 24.96 1846 30505 16601 47106
КС.200.403.1600.4ТГ 1600 25.71 1920 31251 17136 48387
КС.200.403.1650.4ТГ 1650 26.48 1994 31996 17672 49668
КС.200.403.1700.4ТГ 1700 27.24 2068 32742 18207 50949
КС.200.403.1750.4ТГ 1750 28.01 2154 33487 18743 52230
КС.200.403.1800.4ТГ 1800 28.76 2216 34233 19278 53511
КС.200.403.1850.4ТГ 1850 29.53 2290 34978 19814 54792
КС.200.403.1900.4ТГ 1900 30.28 2364 35724 20349 56073
КС.200.403.1950.4ТГ 1950 31.19 2438 36469 20885 57354
КС.200.403.2000.4ТГ 2000 32.05 2450 37411 21420 58831
КС.200.403.2050.4ТГ 2050 32.81 2586 38157 21956 60112
КС.200.403.2100.4ТГ 2100 33.58 2660 38902 22491 61393
КС.200.403.2150.4ТГ 2150 34.33 2734 39648 23027 62674
КС.200.403.2200.4ТГ 2200 35.1 2808 40393 23562 63955
КС.200.403.2250.4ТГ 2250 35.85 2858 41139 24098 65236
КС.200.403.2300.4ТГ 2300 36.61 2956 41884 24633 66517
КС.200.403.2350.4ТГ 2350 37.38 3030 42630 25169 67798
КС.200.403.2400.4ТГ 2400 38.13 3104 43375 25704 69079
КС.200.403.2450.4ТГ 2450 39.13 3178 44121 26240 70360
КС.200.403.2500.4ТГ 2500 39.88 3266 45630 26775 72405
КС.200.403.2550.4ТГ 2550 40.65 3326 46490 27311 73800
КС.200.403.2600.4ТГ 2600 41.4 3400 47235 27846 75081
КС.200.403.2650.4ТГ 2650 42.17 3474 47981 28382 76362
КС.200.403.2700.4ТГ 2700 43.08 3548 48726 28917 77643
КС.200.403.2750.4ТГ 2750 43.84 3637 49472 29453 78924
КС.200.403.2800.4ТГ 2800 44.61 3696 50217 29988 80205
КС.200.403.2850.4ТГ 2850 45.36 3770 50963 30524 81486
КС.200.403.2900.4ТГ 2900 46.13 3844 51708 31059 82767
КС.200.403.2950.4ТГ 2950 46.88 3918 52454 31595 84048
КС.200.403.3000.4ТГ 3000 47.65 4006 53367 32130 85497
1 to 10 (50)



Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

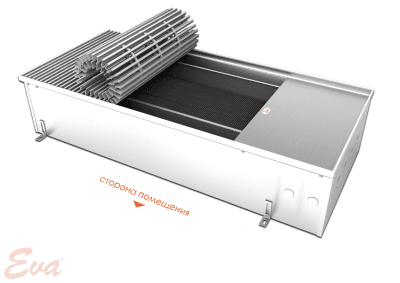

Конвектор встроенный в пол - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
