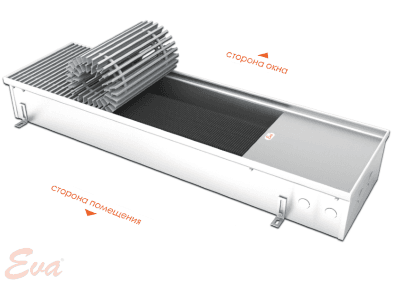

Встраиваемые конвекторы отопления водяные

Модель КС.160.258 (KСO)

Высота 160 мм. Ширина 258 мм.
К - конвектор с естественной конвекцией (без вентилятора)
C - расположение теплообменника по центру

О - конвектор с отводом для слива конденсата

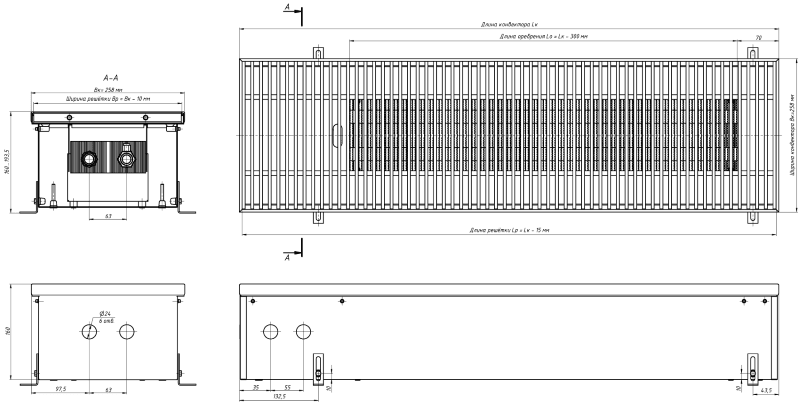

Встраиваемые конвекторы отопления водяные КС 160 258

Стандартная длина конвектора (Lк) 900,1000 - 3000 мм.
Регулировка по высоте 0 - 33,5 мм.
Теплообменник 2-трубный
Длина оребрения Lk - 300 мм.
Высота оребрения 65 мм.
Ширина оребрения 125 мм.
Межосевое расстояние фитингов 63 мм.
Подключение 2 х G1/2"
Рабочее давление 16 атм (МПа)
Диаметр трубы теплообменника 22 мм.
Максимальная температура теплоносителя 115 °С

Тип Высота, мм Ширина, мм Тепловая Мощность (90/70/20 °С), Вт Стандартная длина, мм
КС, КСО 160 258 437-1963 900, 1000-3000 (шаг 250 мм)

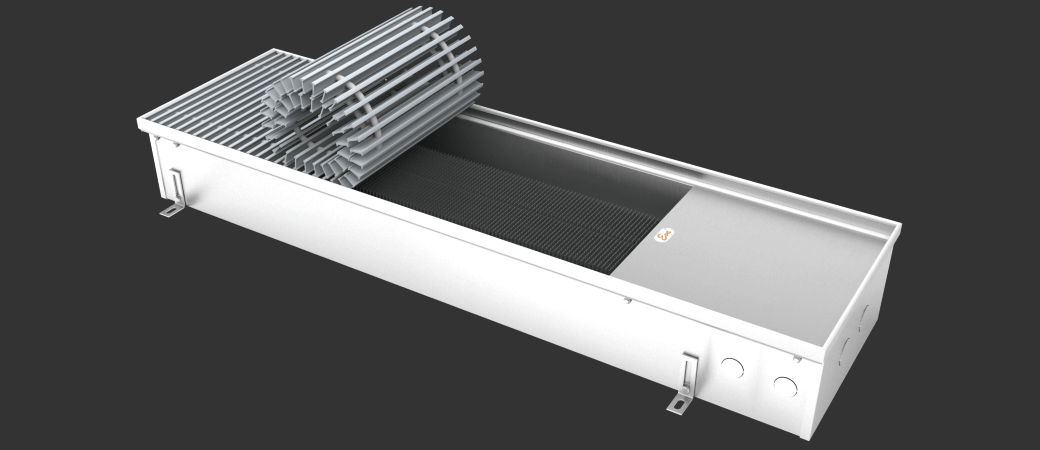

Встраиваемые конвекторы отопления водяные Eva КС 160 258

Цена конвектора КС.160.258 (KСO)

Артикул Длина, мм. Вес изделия вместе с упаковкой, кг. Тепловая мощность, Вт (90/70/20°C) Конвектор без решетки и окантовки Стоимость решетки в составе конвектора Конвектор с решеткой и окантовкой
КС.160.258.600.2ТГ 600 7.1 215 9876 4884 14760
КС.160.258.650.2ТГ 650 7.61 252 10317 5291 15608
КС.160.258.700.2ТГ 700 8.14 288 10758 5698 16456
КС.160.258.750.2ТГ 750 8.65 324 11199 6105 17304
КС.160.258.800.2ТГ 800 9.15 360 11753 6512 18265
КС.160.258.850.2ТГ 850 9.68 397 12194 6919 19113
КС.160.258.900.2ТГ 900 10.19 437 12635 7326 19961
КС.160.258.950.2ТГ 950 10.71 469 13076 7733 20809
КС.160.258.1000.2ТГ 1000 11.22 508 13545 8140 21685
КС.160.258.1050.2ТГ 1050 11.75 542 13986 8547 22533
КС.160.258.1100.2ТГ 1100 12.26 578 14427 8954 23381
КС.160.258.1150.2ТГ 1150 12.76 614 14868 9361 24229
КС.160.258.1200.2ТГ 1200 13.37 650 15309 9768 25077
КС.160.258.1250.2ТГ 1250 13.88 691 15750 10175 25925
КС.160.258.1300.2ТГ 1300 14.4 723 16192 10582 26774
КС.160.258.1350.2ТГ 1350 14.91 759 16633 10989 27622
КС.160.258.1400.2ТГ 1400 15.43 796 17074 11396 28470
КС.160.258.1450.2ТГ 1450 15.94 832 17515 11803 29318
КС.160.258.1500.2ТГ 1500 16.61 872 18466 12210 30676
КС.160.258.1550.2ТГ 1550 17.12 904 18907 12617 31524
КС.160.258.1600.2ТГ 1600 17.63 941 19348 13024 32372
КС.160.258.1650.2ТГ 1650 18.15 977 19789 13431 33220
КС.160.258.1700.2ТГ 1700 18.66 1013 20230 13838 34068
КС.160.258.1750.2ТГ 1750 19.19 1055 20671 14245 34916
КС.160.258.1800.2ТГ 1800 19.7 1086 21112 14652 35764
КС.160.258.1850.2ТГ 1850 20.22 1122 21553 15059 36612
КС.160.258.1900.2ТГ 1900 20.73 1158 21995 15466 37461
КС.160.258.1950.2ТГ 1950 21.32 1194 22436 15873 38309
КС.160.258.2000.2ТГ 2000 21.93 1200 23057 16280 39337
КС.160.258.2050.2ТГ 2050 22.44 1267 23498 16687 40185
КС.160.258.2100.2ТГ 2100 22.97 1303 23939 17094 41033
КС.160.258.2150.2ТГ 2150 23.47 1339 24380 17501 41881
КС.160.258.2200.2ТГ 2200 24 1376 24821 17908 42729
КС.160.258.2250.2ТГ 2250 24.51 1400 25262 18315 43577
КС.160.258.2300.2ТГ 2300 25.02 1448 25703 18722 44425
КС.160.258.2350.2ТГ 2350 25.54 1484 26144 19129 45273
КС.160.258.2400.2ТГ 2400 26.05 1521 26585 19536 46121
КС.160.258.2450.2ТГ 2450 26.72 1557 27026 19943 46969
КС.160.258.2500.2ТГ 2500 27.23 1600 27977 20350 48327
КС.160.258.2550.2ТГ 2550 27.75 1629 28532 20757 49289
КС.160.258.2600.2ТГ 2600 28.26 1666 28973 21164 50137
КС.160.258.2650.2ТГ 2650 28.79 1702 29414 21571 50985
КС.160.258.2700.2ТГ 2700 29.37 1738 29855 21978 51833
КС.160.258.2750.2ТГ 2750 29.88 1782 30296 22385 52681
КС.160.258.2800.2ТГ 2800 30.41 1811 30737 22792 53529
КС.160.258.2850.2ТГ 2850 30.91 1847 31178 23199 54377
КС.160.258.2900.2ТГ 2900 31.44 1883 31619 23606 55225
КС.160.258.2950.2ТГ 2950 31.95 1919 32060 24013 56073
КС.160.258.3000.2ТГ 3000 32.47 1963 32639 24420 57059
1 to 10 (50)



Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Встраиваемые конвекторы отопления водяные - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
