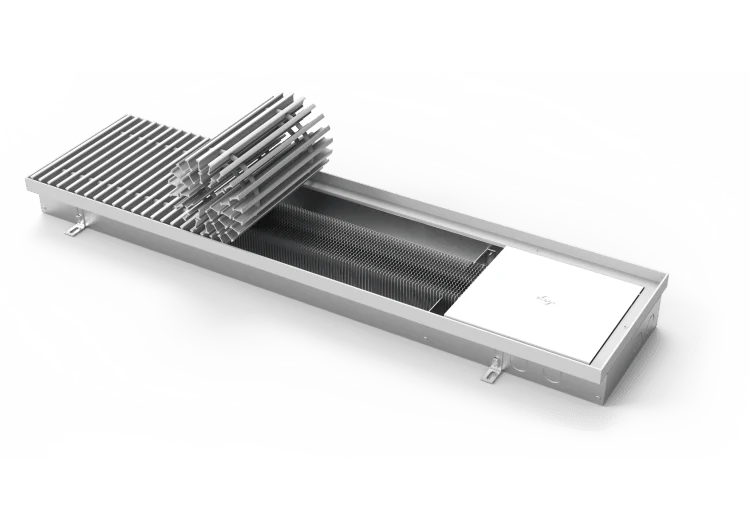

Внутрипольные конвекторы отопления водяные

Модель КС.80.258 (КСО)

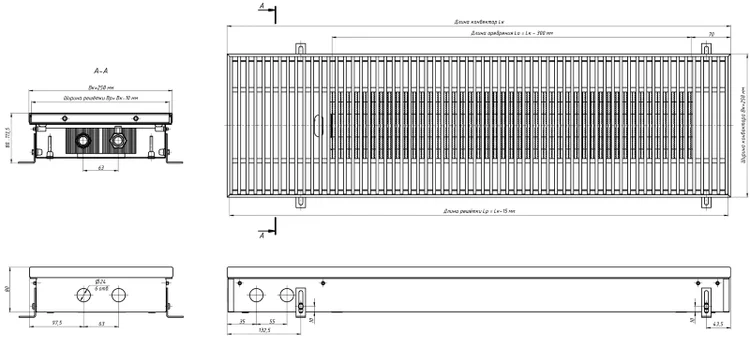

Высота 80 мм. Ширина 258 мм.
КС-расположение теплообменника по центру
Внутрипольные конвекторы отопления водяные КС 80 258

Стандартная длина конвектора (Lк) 600 - 3000 мм.
Регулировка по высоте 0 - 33,5 мм.
Теплообменник 2-трубный
Длина оребрения Lk - 300 мм.
Высота оребрения 53 мм.
Ширина оребрения 125 мм.
Межосевое расстояние фитингов 63 мм.
Подключение 2 х G1/2"
Рабочее давление 16 атм (МПа)
Диаметр трубы теплообменника 22 мм.
Максимальная температура теплоносителя 115 °С
Тип Высота, мм Ширина, мм Мощность (95/85/20 °С), Вт Стандартная длина, мм
КС, КСО 80 258 113 - 1199 600-3000 (шаг 50 мм)

Внутрипольные конвекторы отопления водяные Eva КС 80 258

Теплопроизводительность конвектора КС.80.258 (КСО)

Температура
теплоносителя
(tвх), [°С]
Температура
воздуха в
помещении
(tпом), [°С]
900 1 000 1 250 1 500 1 750 2 000 2 250 2 500 2 750 3 000
70 20 120 140 189 239 289 329 384 439 489 538
80 20 164 191 259 327 396 451 528 601 673 737
90 20 214 249 339 427 517 588 686 784 873 962
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 6,3 7,0 8,8 10,5 12,3 14,0 15,8 17,5 19,3 21,0

Цена конвектора КС.80.258 (КСО)

Артикул Длина, мм. Вес изделия вместе с упаковкой, кг. Тепловая мощность, Вт (90/70/20°C) Конвектор без решетки и окантовки Стоимость решетки в составе конвектора Конвектор с решеткой и окантовкой
КС.80.258.600.2ТГ 600 5.69 113 9115 5226 14341
КС.80.258.650.2ТГ 650 6.09 136 9522 5661 15183
КС.80.258.700.2ТГ 700 6.49 158 9928 6097 16025
КС.80.258.750.2ТГ 750 6.89 181 10335 6532 16867
КС.80.258.800.2ТГ 800 7.29 204 10742 6968 17709
КС.80.258.850.2ТГ 850 7.69 226 11148 7403 18551
КС.80.258.900.2ТГ 900 8.09 249 11555 7839 19394
КС.80.258.950.2ТГ 950 8.49 271 11961 8274 20236
КС.80.258.1000.2ТГ 1000 8.89 294 12368 8710 21078
КС.80.258.1050.2ТГ 1050 9.29 317 12774 9145 21920
КС.80.258.1100.2ТГ 1100 9.69 339 13181 9581 22762
КС.80.258.1150.2ТГ 1150 10.09 362 13588 10016 23604
КС.80.258.1200.2ТГ 1200 10.53 384 14028 10452 24480
КС.80.258.1250.2ТГ 1250 10.93 407 14435 10887 25322
КС.80.258.1300.2ТГ 1300 11.33 430 14841 11323 26164
КС.80.258.1350.2ТГ 1350 11.73 452 15248 11758 27006
КС.80.258.1400.2ТГ 1400 12.13 475 15655 12194 27848
КС.80.258.1450.2ТГ 1450 12.53 497 16061 12629 28690
КС.80.258.1500.2ТГ 1500 13.05 520 16865 13065 29930
КС.80.258.1550.2ТГ 1550 13.45 543 17272 13500 30772
КС.80.258.1600.2ТГ 1600 13.85 565 17678 13936 31614
КС.80.258.1650.2ТГ 1650 14.25 588 18085 14371 32456
КС.80.258.1700.2ТГ 1700 14.65 611 18491 14807 33298
КС.80.258.1750.2ТГ 1750 15.05 633 18898 15242 34140
КС.80.258.1800.2ТГ 1800 15.45 656 19304 15678 34982
КС.80.258.1850.2ТГ 1850 15.85 678 19711 16113 35824
КС.80.258.1900.2ТГ 1900 16.25 701 20118 16549 36666
КС.80.258.1950.2ТГ 1950 16.69 724 20558 16984 37542
КС.80.258.2000.2ТГ 2000 17.18 746 21197 17420 38616
КС.80.258.2050.2ТГ 2050 17.58 769 21603 17855 39458
КС.80.258.2100.2ТГ 2100 17.98 791 22010 18291 40301
КС.80.258.2150.2ТГ 2150 18.38 814 22417 18726 41143
КС.80.258.2200.2ТГ 2200 18.78 837 22823 19162 41985
КС.80.258.2250.2ТГ 2250 19.18 859 23230 19597 42827
КС.80.258.2300.2ТГ 2300 19.58 882 23636 20033 43669
КС.80.258.2350.2ТГ 2350 19.98 905 24043 20468 44511
КС.80.258.2400.2ТГ 2400 20.38 927 24449 20904 45353
КС.80.258.2450.2ТГ 2450 20.9 950 25253 21339 46592
КС.80.258.2500.2ТГ 2500 21.3 972 25660 21775 47434
КС.80.258.2550.2ТГ 2550 21.7 995 26066 22210 48276
КС.80.258.2600.2ТГ 2600 22.1 1018 26473 22645 49118
КС.80.258.2650.2ТГ 2650 22.5 1040 26879 23081 49960
КС.80.258.2700.2ТГ 2700 22.94 1063 27320 23516 50837
КС.80.258.2750.2ТГ 2750 23.34 1085 27727 23952 51679
КС.80.258.2800.2ТГ 2800 23.74 1108 28133 24387 52521
КС.80.258.2850.2ТГ 2850 24.14 1131 28540 24823 53363
КС.80.258.2900.2ТГ 2900 24.54 1153 28947 25258 54205
КС.80.258.2950.2ТГ 2950 24.94 1176 29353 25694 55047
КС.80.258.3000.2ТГ 3000 25.34 1199 29760 26129 55889
1 to 10 (50)



Модель Eva КC.80.258 (КCО)

Прайс на конвектор Eva КC.80.258 (КCО) в формате .pdf
Скачать прайс



ОписаниеРабочие данныеСтандартный комплект поставкиКонструктивные особенности.

Внутрипольные конвекторы отопления водяные с естественной конвекцией - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
