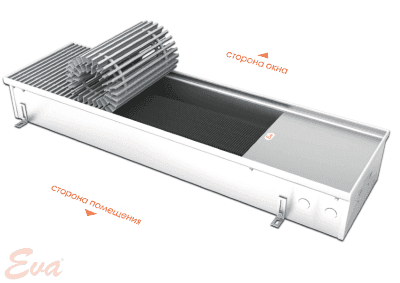

Водяные встраиваемые конвекторы отопления

Модель КС.160.303 (KСO)

Высота 160 мм. Ширина 303 мм.
К - конвектор с естественной конвекцией (без вентилятора)
C - расположение теплообменника по центру

О - конвектор с отводом для слива конденсата

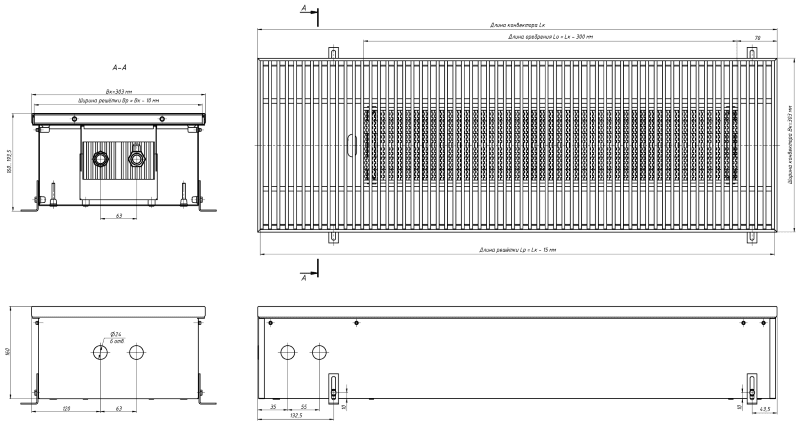

Водяные встраиваемые конвекторы отопления КС 160 303

Стандартная длина конвектора (Lк) 900,1000 - 3000 мм.
Регулировка по высоте 0 - 33,5 мм.
Теплообменник 2-трубный
Длина оребрения Lk - 300 мм.
Высота оребрения 65 мм.
Ширина оребрения 125 мм.
Межосевое расстояние фитингов 63 мм.
Подключение 2 х G1/2"
Рабочее давление 16 атм (МПа)
Диаметр трубы теплообменника 22 мм.
Максимальная температура теплоносителя 115 °С

Тип Высота, мм Ширина, мм Тепловая мощность (90/70/20 °С), Вт Стандартная длина, мм
КС, КСО 160 303 457-2055 900, 1000-3000 (шаг 250 мм)

Водяные встраиваемые конвекторы отопления Eva КС 160 303

Цена конвектора Eva КС.160.303 (KСO)

Артикул Длина, мм. Вес изделия вместе с упаковкой, кг. Тепловая мощность, Вт (90/70/20°C) Конвектор без решетки и окантовки Стоимость решетки в составе конвектора Конвектор с решеткой и окантовкой
КС.160.303.600.2ТГ 600 8.69 226 10278 5328 15606
КС.160.303.650.2ТГ 650 9.37 264 10732 5772 16504
КС.160.303.700.2ТГ 700 10.06 302 11186 6216 17402
КС.160.303.750.2ТГ 750 10.73 340 11641 6660 18301
КС.160.303.800.2ТГ 800 11.4 377 12209 7104 19313
КС.160.303.850.2ТГ 850 12.1 415 12664 7548 20212
КС.160.303.900.2ТГ 900 12.77 457 13118 7992 21110
КС.160.303.950.2ТГ 950 13.46 491 13573 8436 22009
КС.160.303.1000.2ТГ 1000 14.13 532 14059 8880 22939
КС.160.303.1050.2ТГ 1050 14.82 567 14514 9324 23838
КС.160.303.1100.2ТГ 1100 15.5 605 14968 9768 24736
КС.160.303.1150.2ТГ 1150 16.17 643 15423 10212 25635
КС.160.303.1200.2ТГ 1200 17.02 681 15877 10656 26533
КС.160.303.1250.2ТГ 1250 17.69 724 16332 11100 27432
КС.160.303.1300.2ТГ 1300 18.38 757 16786 11544 28330
КС.160.303.1350.2ТГ 1350 19.05 795 17241 11988 29229
КС.160.303.1400.2ТГ 1400 19.74 833 17695 12432 30127
КС.160.303.1450.2ТГ 1450 20.42 871 18150 12876 31026
КС.160.303.1500.2ТГ 1500 21.28 913 19159 13320 32479
КС.160.303.1550.2ТГ 1550 21.95 947 19613 13764 33377
КС.160.303.1600.2ТГ 1600 22.62 985 20068 14208 34276
КС.160.303.1650.2ТГ 1650 23.31 1023 20522 14652 35174
КС.160.303.1700.2ТГ 1700 23.99 1061 20977 15096 36073
КС.160.303.1750.2ТГ 1750 24.68 1105 21431 15540 36971
КС.160.303.1800.2ТГ 1800 25.35 1137 21886 15984 37870
КС.160.303.1850.2ТГ 1850 26.04 1175 22340 16428 38768
КС.160.303.1900.2ТГ 1900 26.71 1213 22795 16872 39667
КС.160.303.1950.2ТГ 1950 27.54 1251 23249 17316 40565
КС.160.303.2000.2ТГ 2000 28.33 1257 23889 17760 41649
КС.160.303.2050.2ТГ 2050 29 1327 24343 18204 42547
КС.160.303.2100.2ТГ 2100 29.69 1365 24798 18648 43446
КС.160.303.2150.2ТГ 2150 30.36 1403 25252 19092 44344
КС.160.303.2200.2ТГ 2200 31.05 1440 25706 19536 45242
КС.160.303.2250.2ТГ 2250 31.73 1466 26161 19980 46141
КС.160.303.2300.2ТГ 2300 32.4 1516 26615 20424 47039
КС.160.303.2350.2ТГ 2350 33.09 1554 27070 20868 47938
КС.160.303.2400.2ТГ 2400 33.76 1592 27524 21312 48836
КС.160.303.2450.2ТГ 2450 34.62 1630 27979 21756 49735
КС.160.303.2500.2ТГ 2500 35.3 1676 28988 22200 51188
КС.160.303.2550.2ТГ 2550 35.99 1706 29556 22644 52200
КС.160.303.2600.2ТГ 2600 36.66 1744 30011 23088 53099
КС.160.303.2650.2ТГ 2650 37.35 1782 30465 23532 53997
КС.160.303.2700.2ТГ 2700 38.18 1820 30920 23976 54896
КС.160.303.2750.2ТГ 2750 38.85 1866 31374 24420 55794
КС.160.303.2800.2ТГ 2800 39.54 1896 31829 24864 56693
КС.160.303.2850.2ТГ 2850 40.22 1934 32283 25308 57591
КС.160.303.2900.2ТГ 2900 40.91 1972 32738 25752 58490
КС.160.303.2950.2ТГ 2950 41.58 2010 33192 26196 59388
КС.160.303.3000.2ТГ 3000 42.27 2055 33793 21129 54922
1 to 10 (50)



Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Водяные встраиваемые конвекторы отопления - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
