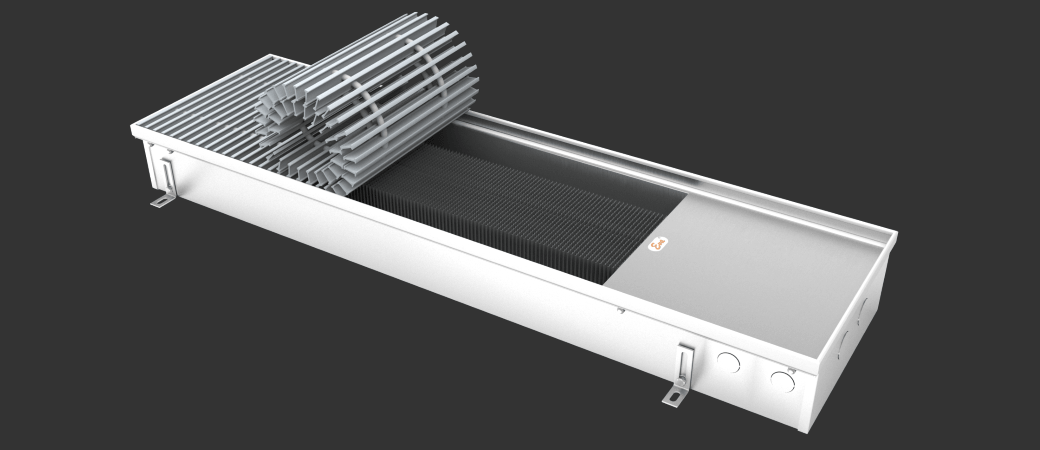

Конвекторы водяные встраиваемые

Модель EVA К.100.258 (КО)

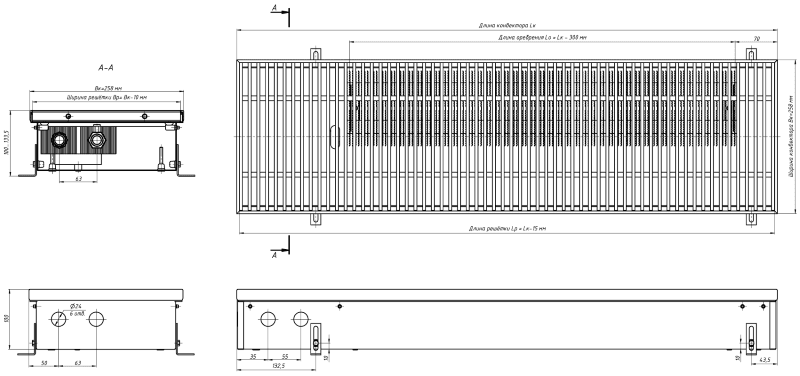

Конвекторы водяные встраиваемые K 100 258

Высота 100 мм. Ширина 258 мм.
КО - конвектор с отводом для слива конденсата
Стандартная длина конвектора (Lк) 900,1000 - 3000 мм.
Регулировка по высоте 0 - 33,5 мм.
Теплообменник 2-трубный
Длина оребрения Lk - 300 мм.
Высота оребрения 53 мм.
Ширина оребрения 125 мм.
Межосевое расстояние фитингов 63 мм.
Подключение 2 х G1/2"
Рабочее давление 16 атм (МПа)
Диаметр трубы теплообменника 22 мм.
Максимальная температура теплоносителя 115 °С

Тип Высота, мм Ширина, мм Тепловая мощность (90/70/20 °С), Вт Стандартная длина, мм
К, КО 100 258 147 - 1341 900, 1000-3000 (шаг 250 мм)

Конвекторы водяные встраиваемые Eva K 100 258

Цена конвектора EVA К.100.258 (КО)

Артикул Длина, мм. Вес изделия вместе с упаковкой, кг. Тепловая мощность, Вт (90/70/20°C) Конвектор без решетки и окантовки Стоимость решетки в составе конвектора Конвектор с решеткой и окантовкой
К.100.258.600.2ТГ 600 6.05 147 9040 4884 13924
К.100.258.650.2ТГ 650 6.46 172 9445 5291 14736
К.100.258.700.2ТГ 700 6.89 197 9850 5698 15548
К.100.258.750.2ТГ 750 7.3 221 10254 6105 16359
К.100.258.800.2ТГ 800 7.71 246 10772 6512 17284
К.100.258.850.2ТГ 850 8.13 271 11177 6919 18096
К.100.258.900.2ТГ 900 8.54 298 11582 7326 18908
К.100.258.950.2ТГ 950 8.97 320 11987 7733 19720
К.100.258.1000.2ТГ 1000 9.38 347 12420 8140 20560
К.100.258.1050.2ТГ 1050 9.8 370 12824 8547 21371
К.100.258.1100.2ТГ 1100 10.21 395 13229 8954 22183
К.100.258.1150.2ТГ 1150 10.62 420 13634 9361 22995
К.100.258.1200.2ТГ 1200 11.09 444 14039 9768 23807
К.100.258.1250.2ТГ 1250 11.5 472 14444 10175 24619
К.100.258.1300.2ТГ 1300 11.92 494 14848 10582 25430
К.100.258.1350.2ТГ 1350 12.33 519 15253 10989 26242
К.100.258.1400.2ТГ 1400 12.76 543 15658 11396 27054
К.100.258.1450.2ТГ 1450 13.17 568 16063 11803 27866
К.100.258.1500.2ТГ 1500 13.74 596 16881 12210 29091
К.100.258.1550.2ТГ 1550 14.14 618 17286 12617 29903
К.100.258.1600.2ТГ 1600 14.55 642 17691 13024 30715
К.100.258.1650.2ТГ 1650 14.98 667 18095 13431 31526
К.100.258.1700.2ТГ 1700 15.39 692 18500 13838 32338
К.100.258.1750.2ТГ 1750 15.82 721 18905 14245 33150
К.100.258.1800.2ТГ 1800 16.22 742 19310 14652 33962
К.100.258.1850.2ТГ 1850 16.65 766 19715 15059 34774
К.100.258.1900.2ТГ 1900 17.06 791 20120 15466 35586
К.100.258.1950.2ТГ 1950 17.51 816 20524 15873 36397
К.100.258.2000.2ТГ 2000 18.03 820 21109 16280 37389
К.100.258.2050.2ТГ 2050 18.44 865 21514 16687 38201
К.100.258.2100.2ТГ 2100 18.86 890 21919 17094 39013
К.100.258.2150.2ТГ 2150 19.27 915 22324 17501 39825
К.100.258.2200.2ТГ 2200 19.7 940 22728 17908 40636
К.100.258.2250.2ТГ 2250 20.11 956 23133 18315 41448
К.100.258.2300.2ТГ 2300 20.52 989 23538 18722 42260
К.100.258.2350.2ТГ 2350 20.94 1014 23943 19129 43072
К.100.258.2400.2ТГ 2400 21.35 1039 24348 19536 43884
К.100.258.2450.2ТГ 2450 21.92 1063 24752 19943 44695
К.100.258.2500.2ТГ 2500 22.33 1093 25571 20350 45921
К.100.258.2550.2ТГ 2550 22.76 1113 26089 20757 46846
К.100.258.2600.2ТГ 2600 23.16 1138 26493 21164 47657
К.100.258.2650.2ТГ 2650 23.59 1163 26898 21571 48469
К.100.258.2700.2ТГ 2700 24.04 1187 27303 21978 49281
К.100.258.2750.2ТГ 2750 24.45 1217 27708 22385 50093
К.100.258.2800.2ТГ 2800 24.87 1237 28113 22792 50905
К.100.258.2850.2ТГ 2850 25.28 1262 28517 23199 51716
К.100.258.2900.2ТГ 2900 25.71 1286 28922 23606 52528
К.100.258.2950.2ТГ 2950 26.12 1311 29327 24013 53340
К.100.258.3000.2ТГ 3000 26.55 1341 29870 24420 54290
1 to 10 (50)



Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

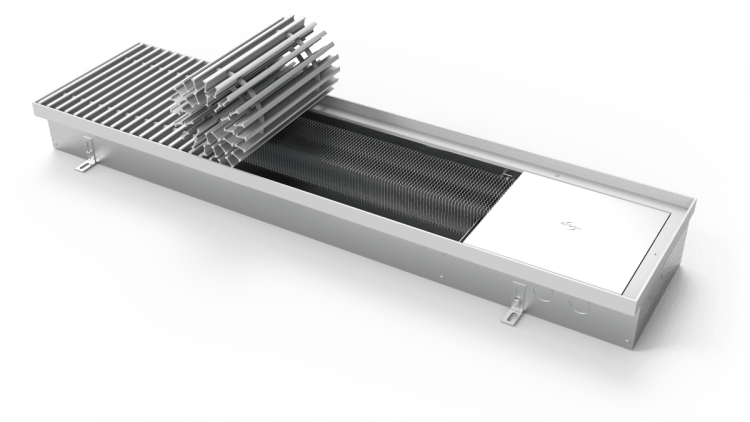

Конвекторы водяные встраиваемые с естественной конвекцией EVA - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
