Конвектор водяной встраиваемый

Модели конвекторов К, KO

Высота 100 мм. Ширина 203, 258, 303 мм.

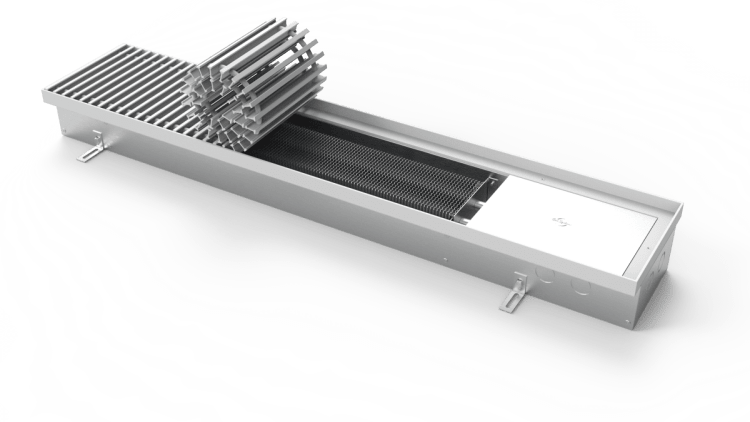

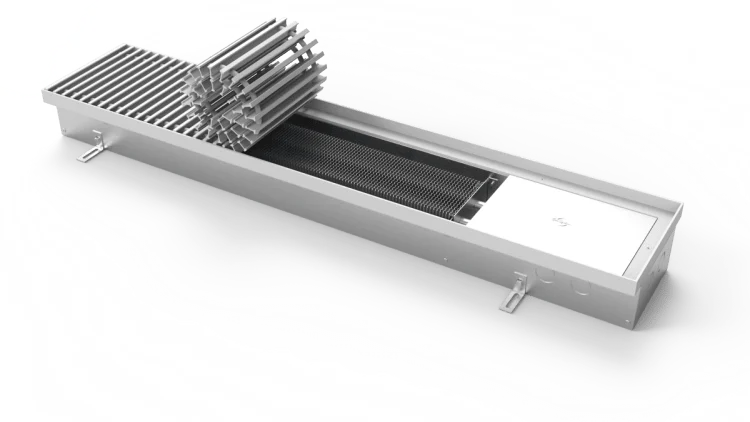

Конвектор водяной встраиваемый К 100 203

Конвектор водяной встраиваемый 100 258

Конвектор водяной встраиваемый 100 303

Тип Высота, мм Ширина, мм Тепловая Мощность Стандартная длина, мм
(90/70/20C) [Вт]
К, КО 100 203 133 - 1287 900, 1000 (шаг 250 мм)
258 151 - 1461
303 170 - 1644

Конекторы в полу водяные

Регулировка по высоте (за счёт котировочных винтов) [мм] 0-33,5
Теплообменник 2-трубный
Длина оребрения [мм]* L-300
Ширина оребрения [мм] 125
Высота оребрения [мм] 53
Диаметр трубы [мм] 22
Рабочее давление 16атм(1,6МПа)
Подключение 2 × G1/2’’
(наружная резьба)
Межосевое расстояние фитингов теплообменника [мм] 63
Максимальная температура теплоносителя 115*С



Теплопроизводительность

Ширина 203 мм. К.100.203. (КО)Шрина 258 мм. К.100.258. (КО)Ширина 303 мм. К.100.303. (КО)

Теплопроизводительность К.100.203. (КО)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 168 196 265 335 411 462 538 615 685 754
20 142 166 225 284 344 392 457 522 581 640
22 133 155 209 265 321 365 424 486 540 596
80 15 224 261 354 447 541 615 718 820 914 1006
20 195 227 308 389 471 536 628 714 799 876
22 184 214 391 367 444 506 587 674 748 827
90 15 287 334 627 572 692 788 922 1049 1173 1287
20 254 296 403 508 615 699 816 932 1038 1144
22 242 282 383 483 585 665 775 887 986 1088
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1.18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 7,7 8,5 10,6 12,8 14,9 17,0 19,1 21,3 23,4 25,5

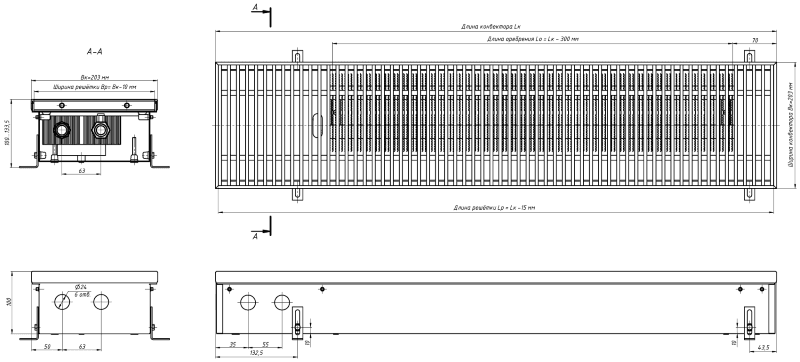

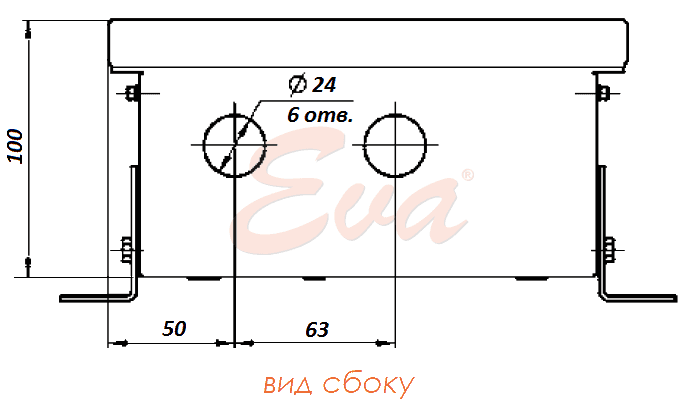

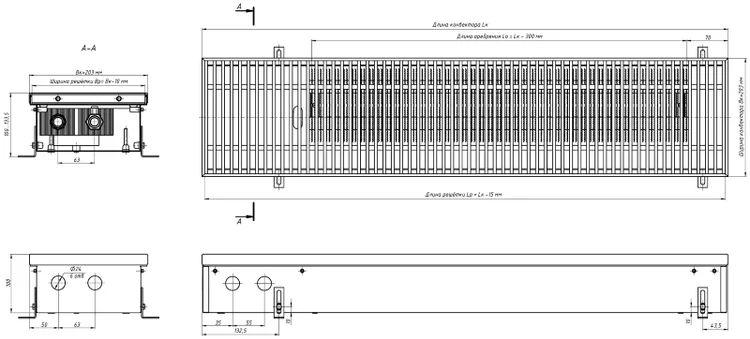

Размеры внутрипольного конвектора К.100.203



Конвектор водяной встраиваемый

Конвектор водяной встраиваемый К 100 203

Конвектор водяной встраиваемый К 100 203

Конвектор водяной встраиваемый К 100 203

Цены на конвекторы К.100.203

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Встраиваемые в пол конвекторы без вентилятора (короб: нержавеющая сталь)
К.100.203 Конвектор водяной встраиваемый К 100.203 900 шт. 254 14 562
1000 шт. 296 15 345
1250 шт. 403 17 943
1500 шт. 508 20 777
1750 шт. 615 23 195
2000 шт. 699 25 866
2250 шт. 816 28 238
2500 шт. 932 30 555
2750 шт. 1038 32 742
3000 шт. 1144 34 847

Теплопроизводительность К.100.258. (КО)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 191 222 301 380 467 524 611 698 778 856
20 162 188 256 323 391 445 519 592 660 727
22 151 176 238 301 364 414 482 552 613 676
80 15 254 296 402 507 614 699 815 931 1037 1142
20 221 258 350 442 535 608 713 811 908 995
22 209 243 330 417 504 547 667 765 849 939
90 15 326 379 712 649 786 894 1046 1191 1332 1461
20 289 336 457 577 698 794 926 1058 1179 1298
22 275 320 434 549 664 755 880 1006 1120 1235
Объем теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 8,1 9,0 из 13,5 15,8 18,0 20,3 22,5 24,8 27,0

Размеры водяного конвектора К.100.258



Конвектор водяной встраиваемый 100 258

Конвектор водяной встраиваемый 100 258

Конвектор водяной встраиваемый 100 258

Конвектор водяной встраиваемый 100 258

Цены на конвекторы К.100.258

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Встраиваемые в пол конвекторы без вентилятора (короб: нержавеющая сталь)
К.100.258 Конвектор водяной встраиваемый К 100.203 900 шт. 298 15 926
1000 шт. 347 16 830
1250 шт. 472 19 749
1500 шт. 596 22 948
1750 шт. 721 25 673
2000 шт. 820 28 680
2250 шт. 956 31 345
2500 шт. 1093 33 968
2750 шт. 1217 36 429
3000 шт. 1341 38 798

Теплопроизводительность К.100.303. (КО)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 214 250 339 428 525 590 688 785 875 963
20 182 212 287 363 439 500 583 666 743 817
22 170 198 267 338 410 466 542 621 689 761
80 15 286 333 452 571 691 786 917 1048 1167 1285
20 249 290 394 497 601 685 802 912 1021 1119
22 235 273 371 469 567 646 750 861 955 1056
90 15 366 426 801 730 884 1006 1177 1340 1498 1644
20 325 378 514 649 785 893 1042 1191 1326 1460
22 309 360 488 617 747 850 990 1132 1260 1389
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 8,4 9,3 11.6 14,0 16,3 18,6 20,9 23,3 25,6 27,9

Размеры встраиваемого конвектора К.100.303 (КО)







Конвектор водяной встраиваемый 100 303

Конвектор водяной встраиваемый 100 303

Конвектор водяной встраиваемый 100 303

Конвектор водяной встраиваемый 100 303

Цены на конвекторы К.100.303

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Встраиваемые в пол конвекторы без вентилятора (короб: нержавеющая сталь)
К.100.303 Конвектор водяной встраиваемый К 100.303 900 шт. 339 16 203
1000 шт. 394 17 124
1250 шт. 536 20 090
1500 шт. 676 23 363
1750 шт. 818 26 133
2000 шт. 931 29 191
2250 шт. 1086 31 899
2500 шт. 1241 34 584
2750 шт. 1382 37 085
3000 шт. 1522 39 493

Обзор конструкции

Высота: 80, 90, 100, 125 мм

Ширина: 203, 258, 303 мм

1. Корпус конвектора

2. Теплообменник

3. Декоративная решётка

4. Декоративная крышка большая

5. Декоративная крышка малая

6. Декоративный профиль (окантовка)

7. Ножка крепёжно-регулировочная (4 шт.)

10. Шаровой вентиль G1/2’’

8. Винт юстировочный (4 шт.)

9. Крепёжный болт (4 шт.)

11. Запорно-регулирующий клапан G1/2’’

12. Гибкий подвод (2 шт.)

13. Прокладка (4 шт.)

Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Встраиваемый в пол водяной конвектор с естественной конвекцией EVA - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
