Конвекторы в полу водяные

Модели конвекторов К, KO

Высота 90 мм. Ширина 203, 258, 303 мм.

konvektor v polu vodyanoj 90 203 sm

konvektor v polu vodyanoj 90 258 sm

konvektor v polu vodyanoj 90 303 sm

Тип Высота, мм Ширина, мм Тепловая Мощность Стандартная длина, мм
(90/70/20C) [Вт]
К, КО 90 203 107 - 1031 900, 1000 (шаг 250 мм)
258 115 - 1113
303 131 - 1270

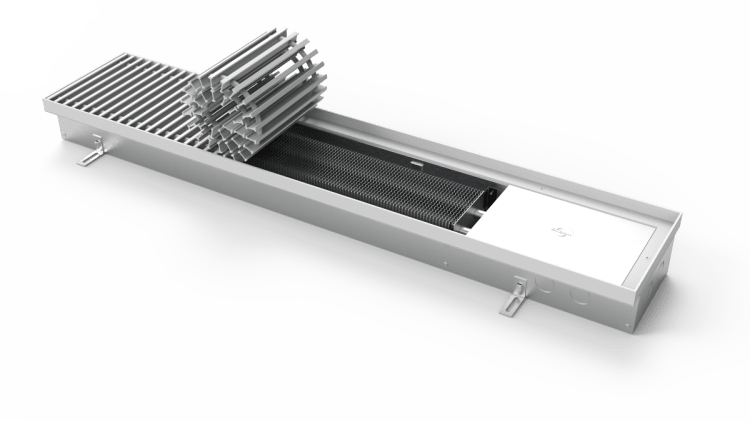

Конвекторы в полу водяные



Конекторы в полу водяные

Регулировка по высоте
(за счёт юстировочных
винтов) [мм]
0-33,5
Теплообменник 2-трубный
Длина оребрения [мм]* L-300
Ширина оребрения [мм] 125
Высота оребрения [мм] 53
Диаметр трубы [мм] 22
Рабочее давление 16атм(1,6МПа)
Подключение 2 × G1/2’’
(наружная резьба)
Межосевое расстояние фитингов теплообменника [мм] 63
Максимальная температура теплоносителя 115*С



Ширина 203 мм. Модель К.90.203. (КО)Ширина 258 мм. К.90.258. (КО)Ширина 303 мм. К.90.303. (КО, KZ)

Теплопроизводительность К.90.203. (КО)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 134 157 213 268 329 370 431 492 549 603,7
20 114 133 180 228 276 314 366 418 466 512
22 107 124 168 212 257 292 340 389 432 477
80 15 179 209 283 358 433 493 575 657 732 805,8
20 156 182 247 311 377 429 503 572 640 702
22 147 171 233 294 356 405 470 540 599 662
90 15 230 267 502 458 554 631 738 840 939 1031
20 204 237 322 407 492 560 653 746 831 916
22 194 226 306 387 468 533 621 710 790 871
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 6,8 7,5 9,4 11,3 13,1 15,0 16,9 18,8 20,6 22,5

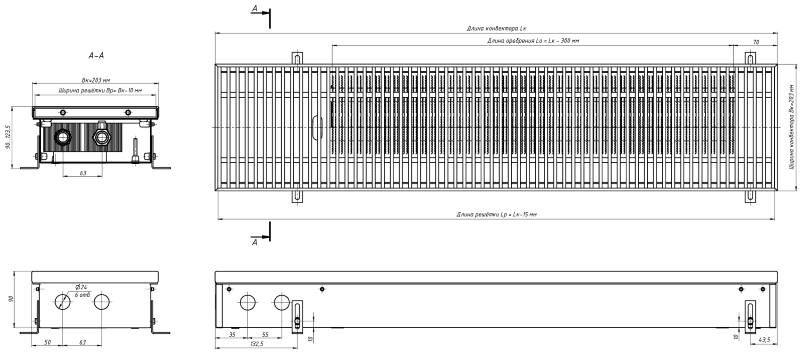

Размеры внутрипольного конвектора К.90.203

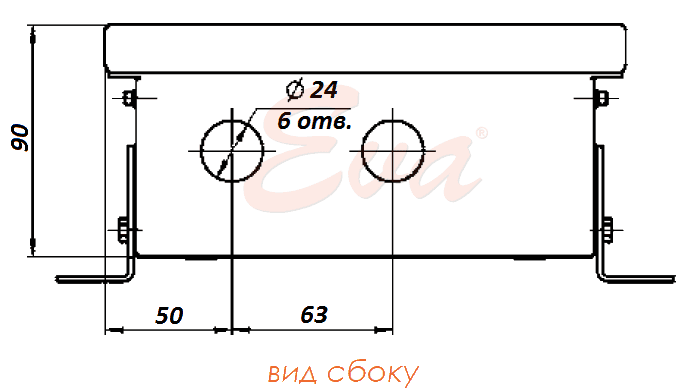

Конвектор в полу водяной 90 203

images/stories/img/eva-new/k.ko.kz.90-203-258-303/konvektor-v-polu-vodyanoj-90-203-pop.png

Конвектор в пол водяной 90 203

Конвектор в полу водяной 90 203 k 90 203 vis speredi

Цена на конвекторы К.90.203

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
К.90.203 Конвекторы в полу водяные К 90 203 900 шт. 204 14 438
1000 шт. 237 15 214
1250 шт. 322 17 791
1500 шт. 407 20 592
1750 шт. 492 22 990
2000 шт. 560 25 638
2250 шт. 653 27 991
2500 шт. 746 30 280
2750 шт. 831 32 450
3000 шт. 916 34 538

Теплопроизводительность К.90.258. (КО, КZ)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 145 169 230 290 356 399 466 532 593 652
20 123 143 195 246 298 339 395 451 503 554
22 115 134 181 229 277 316 367 420 467 515
80 15 194 226 306 387 468 532 621 710 790 870
20 169 196 267 336 407 464 543 618 691 758
22 159 185 251 317 384 438 508 583 647 715
90 15 248 289 542 495 599 681 797 908 1015 1113
20 220 256 348 439 532 605 706 806 898 989
22 209 244 331 418 506 576 670 767 853 941
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 7,2 8,0 10,0 12,0 14,0 16,0 18,0 20,0 22,0 24,0

Размеры внутрипольного конвектора К.90.258



Конвектор в полу водяной 90 258

Конвектор в полу водяной 90 258 вид сверхуvid sverhu

Конвектор в полу водяной 90 258 vid sboku

Конвекторы в полу водяные 90 258

Цена на конвекторы К.90.258

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Встраиваемые в пол конвекторы без вентилятора (короб: нержавеющая сталь)
К.90.258 Конвекторы в полу водяные К 90.258 900 шт. 230 15 793
1000 шт. 268 16 688
1250 шт. 365 19 586
1500 шт. 460 22 751
1750 шт. 557 25 456
2000 шт. 633 28 440
2250 шт. 739 31 085
2500 шт. 844 33 679
2750 шт. 940 36 123
3000 шт. 1035 38 475

Теплопроизводительность К.90.303. (КО, KZ)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 166 193 262 331 406 456 531 607 676 744
20 140 164 222 280 339 386 451 515 574 631
22 151 153 207 261 316 360 418 480 533 588
80 15 221 257 349 441 534 607 708 809 901 993
20 192 224 304 384 465 529 620 705 789 864
22 181 211 287 362 438 499 579 665 737 816
90 15 283 329 619 564 683 777 909 1035 1157 1270
20 251 292 397 501 606 690 805 920 1024 1128
22 239 278 377 477 577 656 765 875 973 1073
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1.18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 7,7 8,5 10,6 12,8 14,9 17,0 19,1 21,3 23,4 25,5

Размеры внутрипольного конвектора К.90.303



Конвектор в полу водяной 90 303

Конвектор в полу водяной 90 303

Конвектор в полу водяной 90 303

Конвектор в полу водяной 90 303

Цена на конвекторы К.90.303

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Встраиваемые в пол конвекторы без вентилятора (короб: нержавеющая сталь)
К.90.303 Конвекторы в полу водяные К 90.303 900 шт. 272 16 061
1000 шт. 316 16 974
1250 шт. 430 19 919
1500 шт. 542 23 155
1750 шт. 656 25 905
2000 шт. 747 28 940
2250 шт. 871 31 629
2500 шт. 995 34 283
2750 шт. 1108 36 767
3000 шт. 1221 39 158

Обзор конструкции

Высота: 80, 90, 100, 125 мм

Ширина: 203, 258, 303 мм

1. Корпус конвектора

2. Теплообменник

3. Декоративная решётка

4. Декоративная крышка большая

5. Декоративная крышка малая

6. Декоративный профиль (окантовка)

7. Ножка крепёжно-регулировочная (4 шт.)

10. Шаровой вентиль G1/2’’

8. Винт юстировочный (4 шт.)

9. Крепёжный болт (4 шт.)

11. Запорно-регулирующий клапан G1/2’’

12. Гибкий подвод (2 шт.)

13. Прокладка (4 шт.)

Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Встраиваемый в пол водяной конвектор с естественной конвекцией EVA - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
