Конвекторы внутрипольные водяные

Модели конвекторов К, KO

Высота 80 мм. Ширина-203, 258,303

konvektory vodyanye k 80 203 sm

konvektory vodyanye k 80 258 sm

konvektory vodyanye k 80 303 sm

Тип Высота, мм Ширина, мм Тепловая Мощность Стандартная длина, мм
(90/70/20C) [Вт]
К, КО 80 203 98,4 - 952 900, 1000 (шаг 250 мм)
258 107 - 1031
303 125 - 1209

Конвекторы внутрипольные водяные

Регулировка по высоте
(за счёт юстировочных
винтов) [мм]		 0-33,5
Теплообменник 2-трубный
Длина оребрения [мм]* L-300
Ширина оребрения [мм] 125
Высота оребрения [мм] 53
Диаметр трубы [мм] 22
Рабочее давление 16атм(1,6МПа)
Подключение 2 × G1/2’’
(наружная резьба)
Межосевое расстояние фитингов теплообменника [мм] 63
Максимальная температура теплоносителя 115*С

Теплопроизводительность

Ширина 203 мм.258 мм.303 мм.

Конвектор К.80.203. (KO)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 124 145 196 248 304 342 398 455 507 558
20 105 123 167 210 255 290 338 386 430 474
22 98,4 115 155 196 237 270 314 360 399 441
80 15 166 193 262 331 400 455 531 607 676 745
20 144 168 228 288 348 397 465 528 592 648
22 136 158 215 271 329 374 435 499 553 612
90 15 212 247 464 423 512 583 682 776 868 952
20 188 219 298 376 455 517 604 690 768 846
22 179 208 283 358 433 492 573 656 730 805
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 5,9 6,5 8,1 9,8 11,4 13,0 14,6 16,3 17,9 19,5

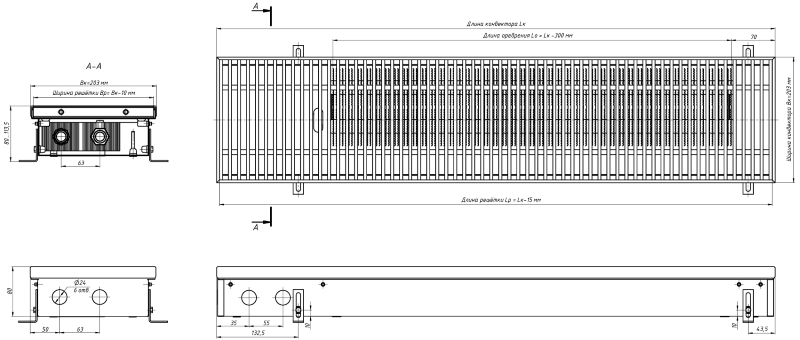

Размеры внутрипольного конвектора К.80.203. (KO)



Конвектор внутрипольный водяной k 80 203 поперечный разрез

Конвектор внутрипольный водяной К 80 203 Вид сверху

Конвектор внутрипольный водяной К 80 203 вид сбоку

Конвектор внутрипольный водяной К 80 203 вид спереди

Цена конвектора К.80.203

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
К.80.203 Поперечный разрез конвектора К 80-203 900 шт. 188 14 315
1000 шт. 219 15 083
1250 шт. 298 17 638
1500 шт. 376 20 407
1750 шт. 455 22 785
2000 шт. 517 25 411
2250 шт. 604 27 744
2500 шт. 690 30 006
2750 шт. 768 32 158
3000 шт. 846 34 228

Конвектор К.80.258. (KO)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 134 157 213 268 329 370 431 492 549 604
20 114 133 180 228 276 314 366 418 466 512
22 107 124 168 212 257 292 340 389 432 477
80 15 179 209 283 358 433 493 575 657 732 806
20 156 182 247 311 377 429 503 572 640 702
22 147 171 233 294 356 405 470 540 599 662
90 15 230 267 502 458 554 631 738 840 939 1031
20 204 237 322 407 492 560 653 746 831 916
22 194 226 306 387 468 533 621 710 790 871
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 6,3 7,0 8,8 10,5 12,3 14,0 15,8 17,5 19,3 21,0

Размеры внутрипольного конвектора К.80.258. (KO)



Конвектор внутрипольный водяной k 80 258 поперечный разрез

Конвектор внутрипольный водяной К 80 258 вид сверху

Конвектор внутрипольный водяной К 80 203 вид сбоку

Конвектор внутрипольный водяной К 80 258 вид спереди

Цена конвектора К.80.258

Конвектор К.80.303. (KO)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 158 184 249 315 386 434 506 577 644 708
20 134 156 211 267 323 368 429 490 546 601
22 125 145 197 249 301 343 398 457 507 560
80 15 210 245 332 420 508 578 674 770 858 945
20 183 213 290 365 442 503 590 671 751 823
22 173 201 273 345 417 475 552 633 702 777
90 15 269 313 589 537 650 740 866 986 1102 1209
20 239 278 378 477 577 657 766 876 975 1074
22 227 265 359 454 549 625 728 833 926 1022
Объем теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 6,8 7,5 9,4 11,3 13,1 15,0 16,9 18,8 20,6 22,5

Размеры внутрипольного конвектора К.80.303. (KO)





Конвектор внутрипольный водяной k 80 303 поперечный разрез

Конвекторы внутрипольные водяные К 80 303 вид сверху

Конвектор внутрипольный водяной К 80 303 вид сбоку

Конвектор внутрипольный водяной К 80 303 вид спереди

Цена конвектора К.80.303

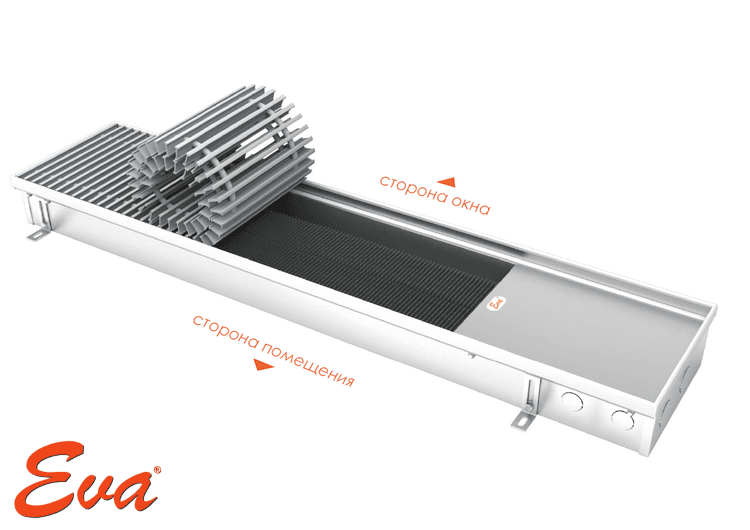

Обзор конструкции

Высота: 80, 90, 100, 125 мм

Ширина: 203, 258, 303 мм

1. Корпус конвектора

2. Теплообменник

3. Декоративная решётка

4. Декоративная крышка большая

5. Декоративная крышка малая

6. Декоративный профиль (окантовка)

7. Ножка крепёжно-регулировочная (4 шт.)

10. Шаровой вентиль G1/2’’

8. Винт юстировочный (4 шт.)

9. Крепёжный болт (4 шт.)

11. Запорно-регулирующий клапан G1/2’’

12. Гибкий подвод (2 шт.)

13. Прокладка (4 шт.)

Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Конвекторы внутрипольные водяные с естественной конвекцией EVA - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
