Внутрипольные конвекторы отопления водяные

Модели конвекторов КC, KCO

Высота 125 мм. Ширина 258, 303 мм.

Внутрипольные конвекторы отопления водяные КС 125

Внутрипольные конвекторы отопления водяные КС 125 303

Тип Высота, мм Ширина, мм Тепловая Мощность Стандартная длина, мм
(90/70/20C) [Вт]
КС, КСО 125 258 217 - 2101 900, 1000 (шаг 250 мм)
303 232 - 2248

Внутрипольные конвекторы отопления водяные

Регулировка по высоте (за счёт котировочных винтов) [мм] 0-33,5
Теплообменник 2-трубный
Длина оребрения [мм]* L-300
Ширина оребрения [мм] 125
Высота оребрения [мм] 65
Диаметр трубы [мм] 22
Рабочее давление 16атм(1,6МПа)
Подключение 2 × G1/2’’
(наружная резьба)
Межосевое расстояние фитингов теплообменника [мм] 63
Максимальная температура теплоносителя 115*С



Теплопроизводительность конвекторов и размеры

Ширина 258 мм.Ширина 303 мм.

Теплопроизводительность КC.125.258. (KCO)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 274 320 433 547 671 754 879 1003 1118 1230
20 232 271 367 464 562 639 745 851 949 1044
22 217 253 342 432 523 596 692 793 881 972
80 15 365 426 577 729 883 1004 1171 1339 1491 1642
20 318 370 503 635 769 875 1025 1166 1305 1430
22 300 349 474 599 725 826 958 1100 1220 1349
90 15 468 545 1023 933 1129 1285 1504 1712 1914 2101
20 415 483 657 829 1003 1141 1331 1521 1694 1866
22 395 460 624 789 954 1086 1265 1447 1610 1775
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 8,1 9,0 11,3 13,5 15,8 18,0 20,3 22,5 24,8 27,0

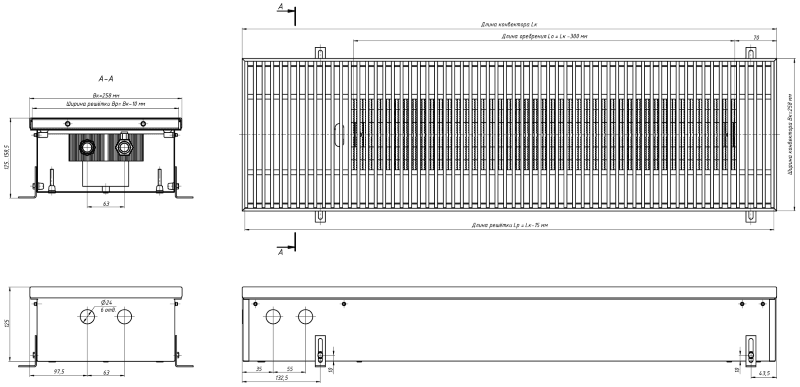

Размеры конвектора отопления КС.125.258. (КСО)



Внутрипольные конвекторы отопления водяные КС 125

Внутрипольные конвекторы отопления водяные КС 125

Внутрипольные конвекторы отопления водяные КС 125

Внутрипольные конвекторы отопления водяные КС 125

Цены на конвекторы  Eva КС.125.258

Теплопроизводительность Eva КС.100.303. (KCO)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 293 342 464 585 718 807 940 1074 1197 1317
20 249 290 393 497 601 684 798 911 1016 1118
22 232 270 366 462 560 637 741 849 943 1041
80 15 391 456 618 781 945 1075 1254 1433 1596 1758
20 340 397 539 680 823 936 1097 1248 1396 1530
22 321 374 508 641 776 884 1026 1177 1306 1444
90 15 501 583 1095 999 1209 1376 1610 1833 2049 2248
20 444 517 703 887 1074 1221 1425 1628 1813 1997
22 423 492 668 844 1021 1162 1354 1549 1723 1900
Объем теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 8,6 9,5 11,9 14,3 16,6 19,0 21,4 23,8 26,1 28,5

Размеры внутрипольного конвектора КС.125.303. (KСO)





Внутрипольные конвекторы отопления водяные КС 125 303

Внутрипольные конвекторы отопления водяные КС 125 303

Внутрипольные конвекторы отопления водяные КС 125 303

Внутрипольные конвекторы отопления водяные КС 125 303

Цены на конвекторы Eva КС.125.303

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Встраиваемые в пол конвекторы без вентилятора (короб: нержавеющая сталь)
КС.125.303 Внутрипольные конвекторы отопления водяные КС 125.303 900 шт. 444 16 559
1000 шт. 517 17 499
1250 шт. 703 20 517
1500 шт. 887 23 882
1750 шт. 1074 26 702
2000 шт. 1221 29 817
2250 шт. 1425 32 572
2500 шт. 1628 35 336
2750 шт. 1813 37 881
3000 шт. 1997 40 331

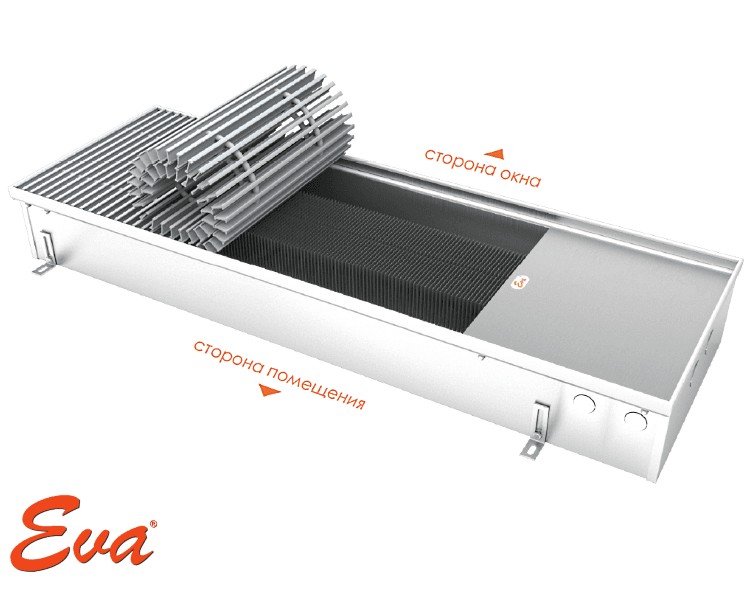

Обзор конструкции

Высота: 80, 90, 100, 125 мм

Ширина: 203, 258, 303 мм

1. Корпус конвектора

2. Теплообменник

3. Декоративная решётка

4. Декоративная крышка большая

5. Декоративная крышка малая

6. Декоративный профиль (окантовка)

7. Ножка крепёжно-регулировочная (4 шт.)

10. Шаровой вентиль G1/2’’

8. Винт юстировочный (4 шт.)

9. Крепёжный болт (4 шт.)

11. Запорно-регулирующий клапан G1/2’’

12. Гибкий подвод (2 шт.)

13. Прокладка (4 шт.)

Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Встраиваемый в пол водяной конвектор с естественной конвекцией EVA - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
