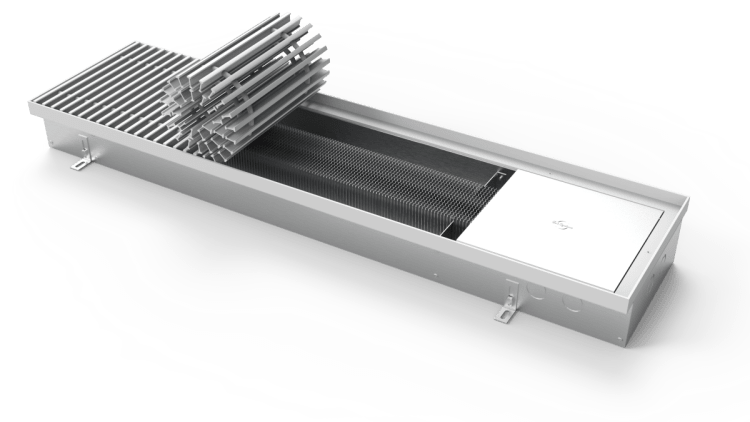

Конвектор отопления встраиваемый в пол
Модель EVA КС.100.258 (KСO)
Высота 100 мм. Ширина 258 мм.
КС - расположение теплообменника по центру
КСО - конвектор с отводом для слива конденсата
КС - расположение теплообменника по центру
КСО - конвектор с отводом для слива конденсата
Стандартная длина конвектора (Lк) | 900,1000 - 3000 мм. |
Регулировка по высоте | 0 - 33,5 мм. |
Теплообменник | 2-трубный |
Длина оребрения | Lk - 300 мм. |
Высота оребрения | 53 мм. |
Ширина оребрения | 125 мм. |
Межосевое расстояние фитингов | 63 мм. |
Подключение | 2 х G1/2" |
Рабочее давление | 16 атм (МПа) |
Диаметр трубы теплообменника | 22 мм. |
Максимальная температура теплоносителя | 115 °С |
Тип конвектора | Высота, мм | Ширина, мм | Тепловая мощность (90/70/20 °С), Вт | Стандартная длина, мм |
КС, КСО | 100 | 258 | 298-1341 | 900, 1000-3000 (шаг 250 мм) |
Цена конвектора КС.100.258 (KСO)
Артикул | Длина, мм. | Вес изделия вместе с упаковкой, кг. | Тепловая мощность, Вт (90/70/20°C) | Конвектор без решетки и окантовки | Стоимость решетки в составе конвектора | Конвектор с решеткой и окантовкой |
---|---|---|---|---|---|---|
КС.100.258.600.2ТГ | 600 | 6.05 | 147 | 9040 | 4884 | 13924 |
КС.100.258.650.2ТГ | 650 | 6.46 | 172 | 9445 | 5291 | 14736 |
КС.100.258.700.2ТГ | 700 | 6.89 | 197 | 9850 | 5698 | 15548 |
КС.100.258.750.2ТГ | 750 | 7.3 | 221 | 10254 | 6105 | 16359 |
КС.100.258.800.2ТГ | 800 | 7.71 | 246 | 10772 | 6512 | 17284 |
КС.100.258.850.2ТГ | 850 | 8.13 | 271 | 11177 | 6919 | 18096 |
КС.100.258.900.2ТГ | 900 | 8.54 | 298 | 11582 | 7326 | 18908 |
КС.100.258.950.2ТГ | 950 | 8.97 | 320 | 11987 | 7733 | 19720 |
КС.100.258.1000.2ТГ | 1000 | 9.38 | 347 | 12420 | 8140 | 20560 |
КС.100.258.1050.2ТГ | 1050 | 9.8 | 370 | 12824 | 8547 | 21371 |
КС.100.258.1100.2ТГ | 1100 | 10.21 | 395 | 13229 | 8954 | 22183 |
КС.100.258.1150.2ТГ | 1150 | 10.62 | 420 | 13634 | 9361 | 22995 |
КС.100.258.1200.2ТГ | 1200 | 11.09 | 444 | 14039 | 9768 | 23807 |
КС.100.258.1250.2ТГ | 1250 | 11.5 | 472 | 14444 | 10175 | 24619 |
КС.100.258.1300.2ТГ | 1300 | 11.92 | 494 | 14848 | 10582 | 25430 |
КС.100.258.1350.2ТГ | 1350 | 12.33 | 519 | 15253 | 10989 | 26242 |
КС.100.258.1400.2ТГ | 1400 | 12.76 | 543 | 15658 | 11396 | 27054 |
КС.100.258.1450.2ТГ | 1450 | 13.17 | 568 | 16063 | 11803 | 27866 |
КС.100.258.1500.2ТГ | 1500 | 13.74 | 596 | 16881 | 12210 | 29091 |
КС.100.258.1550.2ТГ | 1550 | 14.14 | 618 | 17286 | 12617 | 29903 |
КС.100.258.1600.2ТГ | 1600 | 14.55 | 642 | 17691 | 13024 | 30715 |
КС.100.258.1650.2ТГ | 1650 | 14.98 | 667 | 18095 | 13431 | 31526 |
КС.100.258.1700.2ТГ | 1700 | 15.39 | 692 | 18500 | 13838 | 32338 |
КС.100.258.1750.2ТГ | 1750 | 15.82 | 721 | 18905 | 14245 | 33150 |
КС.100.258.1800.2ТГ | 1800 | 16.22 | 742 | 19310 | 14652 | 33962 |
КС.100.258.1850.2ТГ | 1850 | 16.65 | 766 | 19715 | 15059 | 34774 |
КС.100.258.1900.2ТГ | 1900 | 17.06 | 791 | 20120 | 15466 | 35586 |
КС.100.258.1950.2ТГ | 1950 | 17.51 | 816 | 20524 | 15873 | 36397 |
КС.100.258.2000.2ТГ | 2000 | 18.03 | 820 | 21109 | 16280 | 37389 |
КС.100.258.2050.2ТГ | 2050 | 18.44 | 865 | 21514 | 16687 | 38201 |
КС.100.258.2100.2ТГ | 2100 | 18.86 | 890 | 21919 | 17094 | 39013 |
КС.100.258.2150.2ТГ | 2150 | 19.27 | 915 | 22324 | 17501 | 39825 |
КС.100.258.2200.2ТГ | 2200 | 19.7 | 940 | 22728 | 17908 | 40636 |
КС.100.258.2250.2ТГ | 2250 | 20.11 | 956 | 23133 | 18315 | 41448 |
КС.100.258.2300.2ТГ | 2300 | 20.52 | 989 | 23538 | 18722 | 42260 |
КС.100.258.2350.2ТГ | 2350 | 20.94 | 1014 | 23943 | 19129 | 43072 |
КС.100.258.2400.2ТГ | 2400 | 21.35 | 1039 | 24348 | 19536 | 43884 |
КС.100.258.2450.2ТГ | 2450 | 21.92 | 1063 | 24752 | 19943 | 44695 |
КС.100.258.2500.2ТГ | 2500 | 22.33 | 1093 | 25571 | 20350 | 45921 |
КС.100.258.2550.2ТГ | 2550 | 22.76 | 1113 | 26089 | 20757 | 46846 |
КС.100.258.2600.2ТГ | 2600 | 23.16 | 1138 | 26493 | 21164 | 47657 |
КС.100.258.2650.2ТГ | 2650 | 23.59 | 1163 | 26898 | 21571 | 48469 |
КС.100.258.2700.2ТГ | 2700 | 24.04 | 1187 | 27303 | 21978 | 49281 |
КС.100.258.2750.2ТГ | 2750 | 24.45 | 1217 | 27708 | 22385 | 50093 |
КС.100.258.2800.2ТГ | 2800 | 24.87 | 1237 | 28113 | 22792 | 50905 |
КС.100.258.2850.2ТГ | 2850 | 25.28 | 1262 | 28517 | 23199 | 51716 |
КС.100.258.2900.2ТГ | 2900 | 25.71 | 1286 | 28922 | 23606 | 52528 |
КС.100.258.2950.2ТГ | 2950 | 26.12 | 1311 | 29327 | 24013 | 53340 |
КС.100.258.3000.2ТГ | 3000 | 26.55 | 1341 | 29870 | 24420 | 54290 |
1 to 10 (50) |
Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.
Конвектор отопления встраиваемый в пол с естественной конвекцией EVA - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.
Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.
Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.
Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.
- максимальная рабочая температура теплоносителя: 115 °С;
- рабочее давление теплоносителя: 16 атм (1,6 МПа);
- опрессовочное давление: 25 атм (2,5 МПа).
- корпус из нержавеющей стали;
- медно-алюминиевый теплообменник;
- продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
- декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
- декоративные крышки;
- комплект крепёжно-регулировочных ножек;
- комплект юстировочных винтов и крепёжных болтов;
- комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
- технический паспорт, инструкция по монтажу и эксплуатации.
- материал корпуса- нержавеющая сталь толщиной 0,8 мм;
- материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
- регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
- подключение теплообменника- G1/2’’ (наружная резьба);
- применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
- съёмный медно-алюминиевый теплообменник;
- диаметр труб теплообменника 22 мм;
- использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
- в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
- применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
- специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
