Встроенные конвекторы отопления

Модели конвекторов К, KO

Высота 90 мм. Ширина 258, 303 мм.

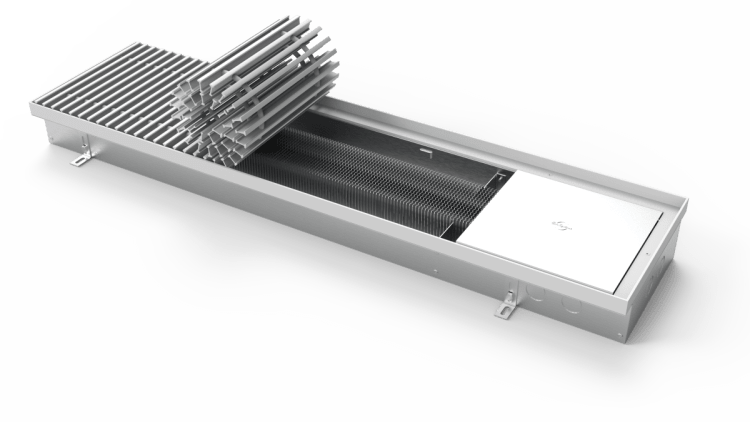

Встроенные конвекеторы отопления КС 90 258

Встроенные конвекторы отопления 90 303

Тип Высота, мм Ширина, мм Тепловая Мощность Стандартная длина, мм
(90/70/20C) [Вт]
КС, КСО, KCZ 90 258 120 -1166 900, 1000 (шаг 250 мм)
303 142 -1374

Встроенные конвекеторы отопления КС 90 258

Регулировка по высоте
(за счёт юстировочных
винтов) [мм]
0-33,5
Теплообменник 2-трубный
Длина оребрения [мм]* L-300
Ширина оребрения [мм] 125
Высота оребрения [мм] 53
Диаметр трубы [мм] 22
Рабочее давление 16атм(1,6МПа)
Подключение 2 × G1/2’’
(наружная резьба)
Межосевое расстояние фитингов теплообменника [мм] 63
Максимальная температура теплоносителя 115*С



Теплопроизводительность конвекторов и размеры

Ширина 258 мм. КC.90.258. (KCO, KCZ)Ширина 303 мм. КС.90.303. (KCO, KCZ)

Теплопроизводительность КC.90.258. (KCO, KCZ)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 152 177 240 303 372 418 487 557 620 682,6
20 129 150 204 257 312 355 414 472 526 580
22 120 140 190 240 290 330 384 440 489 540
80 15 203 236 320 405 490 557 650 743 827 911
20 176 206 279 352 426 485 569 647 724 793
22 167 194 263 332 402 458 532 610 677 749
90 15 260 302 568 518 627 713 835 950 1062 1166
20 230 268 365 460 557 633 739 844 940 1035
22 219 255 346 438 530 603 702 803 893 985
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1.18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 7,2 8,0 10,0 12,0 14,0 16,0 18,0 20,0 22,0 24,0

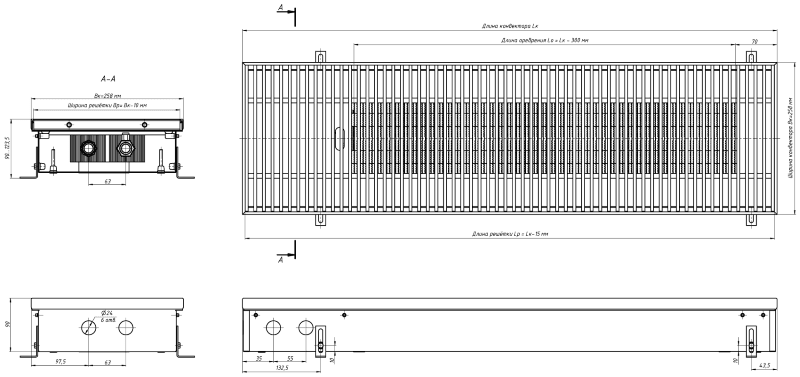

Размеры внутрипольного конвектора КС.90.258.





Встроенные конвекеторы отопления КС 90 258 разрез

Встроенные конвекеторы отопления КС 90 258 вид сверху

Встроенные конвекеторы отопления КС 90 258 вид сбоку

Встроенные конвекторы отопления 90 258 вид спереди

Цена на конвекторы КС.90.258

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Встраиваемые в пол конвекторы без вентилятора (короб: нержавеющая сталь)
КС.90.258 Встроенные конвекторы отопления КC 90.258 900 шт. 230 15 793
1000 шт. 268 16 688
1250 шт. 365 19 586
1500 шт. 460 22 751
1750 шт. 557 25 456
2000 шт. 633 28 440
2250 шт. 739 31 085
2500 шт. 844 33 679
2750 шт. 940 36 123
3000 шт. 1035 38 475

Теплопроизводительность КС.90.303. (KCO, KCZ)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 179 209 283 358 439 493 575 656 732 805
20 152 177 240 303 367 418 488 557 621 683
22 142 165 224 283 342 390 453 519 576 636
80 15 239 278 378 477 578 657 766 876 975 1074
20 208 242 329 415 503 572 671 763 853 935
22 196 228 310 392 474 540 627 720 798 883
90 15 306 356 670 610 739 841 984 1120 1253 1374
20 272 316 430 542 656 747 871 995 1108 1221
22 258 301 408 516 624 710 827 947 1053 1161
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1.18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 7,7 8,5 10,6 12,8 14,9 17,0 19,1 21,3 23,4 25,5

Размеры внутрипольного конвектора К.80.303. (KO)





Встроенные конвекторы отопления 90 303 поперечный разрез

Встроенные конвекторы отопления 90 303 вид сверху

Встроенные конвекторы отопления 90 303 вид сбоку

Встроенные конвекторы отопления 90 303 вид спереди

Цена на конвекторы КС.90.303

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Встраиваемые в пол конвекторы без вентилятора (короб: нержавеющая сталь)
КС.90.303 Встроенные конвекторы отопления КC 90.303 900 шт. 272 16 061
1000 шт. 316 16 974
1250 шт. 430 19 919
1500 шт. 542 23 155
1750 шт. 656 25 905
2000 шт. 747 28 940
2250 шт. 871 31 629
2500 шт. 995 34 283
2750 шт. 1108 36 767
3000 шт. 1221 39 158

Обзор конструкции

Высота: 80, 90, 100, 125 мм

Ширина: 203, 258, 303 мм

1. Корпус конвектора

2. Теплообменник

3. Декоративная решётка

4. Декоративная крышка большая

5. Декоративная крышка малая

6. Декоративный профиль (окантовка)

7. Ножка крепёжно-регулировочная (4 шт.)

10. Шаровой вентиль G1/2’’

8. Винт юстировочный (4 шт.)

9. Крепёжный болт (4 шт.)

11. Запорно-регулирующий клапан G1/2’’

12. Гибкий подвод (2 шт.)

13. Прокладка (4 шт.)

Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Встроенные конвекторы отопления с естественной конвекцией марки EVA - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
