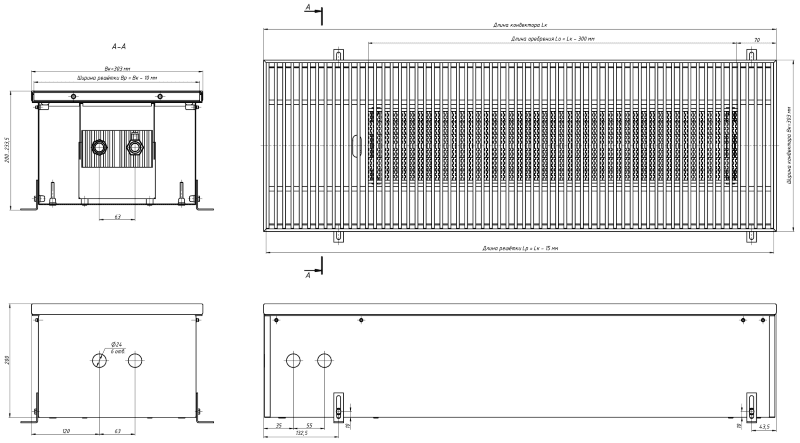

Конвектор отопления водяной встраиваемый в пол

Модель Eva КС.200.303 (KСO)

Высота 200 мм. Ширина 303 мм.
К - конвектор с естественной конвекцией (без вентилятора)
C - расположение теплообменника по центру
О - конвектор с отводом для слива конденсата

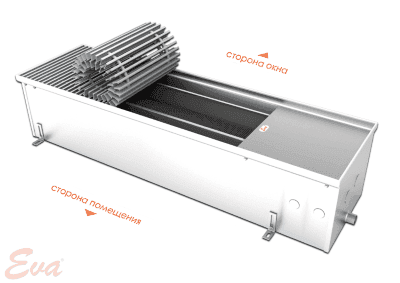

Конвектор отопления водяной встраиваемый в пол КС 200 303

Стандартная длина конвектора (Lк) 900,1000 - 3000 мм.
Регулировка по высоте 0 - 33,5 мм.
Теплообменник 2-трубный
Длина оребрения Lk - 300 мм.
Высота оребрения 65 мм.
Ширина оребрения 125 мм.
Межосевое расстояние фитингов 63 мм.
Подключение 2 х G1/2"
Рабочее давление 16 атм (МПа)
Диаметр трубы теплообменника 22 мм.
Максимальная температура теплоносителя 115 °С

Тип Высота, мм Ширина, мм Тепловая мощность (90/70/20 °С), Вт Стандартная длина, мм
КС, КСО 200 303 472-2121 900, 1000-3000 (шаг 250 мм)

Конвектор отопления водяной встраиваемый в пол Eva КС 200 303

Цена конвектора Eva КС.200.303 (KСO)

Артикул Длина, мм. Вес изделия вместе с упаковкой, кг. Тепловая мощность, Вт (90/70/20°C) Конвектор без решетки и окантовки Стоимость решетки в составе конвектора Конвектор с решеткой и окантовкой
КС.200.303.600.2ТГ 600 12.24 233 10870 5328 16198
КС.200.303.650.2ТГ 650 13.13 272 11349 5772 17121
КС.200.303.700.2ТГ 700 14.03 311 11828 6216 18044
КС.200.303.750.2ТГ 750 14.92 350 12306 6660 18966
КС.200.303.800.2ТГ 800 15.81 389 12899 7104 20003
КС.200.303.850.2ТГ 850 16.72 429 13377 7548 20925
КС.200.303.900.2ТГ 900 17.61 472 13856 7992 21848
КС.200.303.950.2ТГ 950 18.51 507 14335 8436 22771
КС.200.303.1000.2ТГ 1000 19.4 549 14846 8880 23726
КС.200.303.1050.2ТГ 1050 20.31 585 15324 9324 24648
КС.200.303.1100.2ТГ 1100 21.2 625 15803 9768 25571
КС.200.303.1150.2ТГ 1150 22.09 664 16282 10212 26494
КС.200.303.1200.2ТГ 1200 23.17 703 16760 10656 27416
КС.200.303.1250.2ТГ 1250 24.06 747 17239 11100 28339
КС.200.303.1300.2ТГ 1300 24.96 781 17717 11544 29261
КС.200.303.1350.2ТГ 1350 25.85 820 18196 11988 30184
КС.200.303.1400.2ТГ 1400 26.76 860 18675 12432 31107
КС.200.303.1450.2ТГ 1450 27.65 899 19153 12876 32029
КС.200.303.1500.2ТГ 1500 28.82 942 20263 13320 33583
КС.200.303.1550.2ТГ 1550 29.7 977 20741 13764 34505
КС.200.303.1600.2ТГ 1600 30.59 1016 21220 14208 35428
КС.200.303.1650.2ТГ 1650 31.5 1056 21699 14652 36351
КС.200.303.1700.2ТГ 1700 32.39 1095 22177 15096 37273
КС.200.303.1750.2ТГ 1750 33.3 1140 22656 15540 38196
КС.200.303.1800.2ТГ 1800 34.18 1173 23134 15984 39118
КС.200.303.1850.2ТГ 1850 35.09 1212 23613 16428 40041
КС.200.303.1900.2ТГ 1900 35.98 1251 24092 16872 40964
КС.200.303.1950.2ТГ 1950 37.04 1291 24570 17316 41886
КС.200.303.2000.2ТГ 2000 38.05 1297 25234 17760 42994
КС.200.303.2050.2ТГ 2050 38.94 1369 25712 18204 43916
КС.200.303.2100.2ТГ 2100 39.85 1408 26191 18648 44839
КС.200.303.2150.2ТГ 2150 40.74 1447 26670 19092 45762
КС.200.303.2200.2ТГ 2200 41.64 1487 27148 19536 46684
КС.200.303.2250.2ТГ 2250 42.53 1513 27627 19980 47607
КС.200.303.2300.2ТГ 2300 43.42 1565 28106 20424 48530
КС.200.303.2350.2ТГ 2350 44.33 1604 28584 20868 49452
КС.200.303.2400.2ТГ 2400 45.22 1643 29063 21312 50375
КС.200.303.2450.2ТГ 2450 46.38 1682 29542 21756 51298
КС.200.303.2500.2ТГ 2500 47.27 1729 30651 22200 52851
КС.200.303.2550.2ТГ 2550 48.18 1761 31243 22644 53887
КС.200.303.2600.2ТГ 2600 49.07 1800 31722 23088 54810
КС.200.303.2650.2ТГ 2650 49.98 1839 32200 23532 55732
КС.200.303.2700.2ТГ 2700 51.04 1878 32679 23976 56655
КС.200.303.2750.2ТГ 2750 51.93 1926 33158 24420 57578
КС.200.303.2800.2ТГ 2800 52.83 1957 33636 24864 58500
КС.200.303.2850.2ТГ 2850 53.72 1996 34115 25308 59423
КС.200.303.2900.2ТГ 2900 54.63 2035 34593 25752 60345
КС.200.303.2950.2ТГ 2950 55.52 2074 35072 26196 61268
КС.200.303.3000.2ТГ 3000 56.42 2121 35697 21129 56826
1 to 10 (50)



Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Конвектор отопления водяной встраиваемый в пол - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
