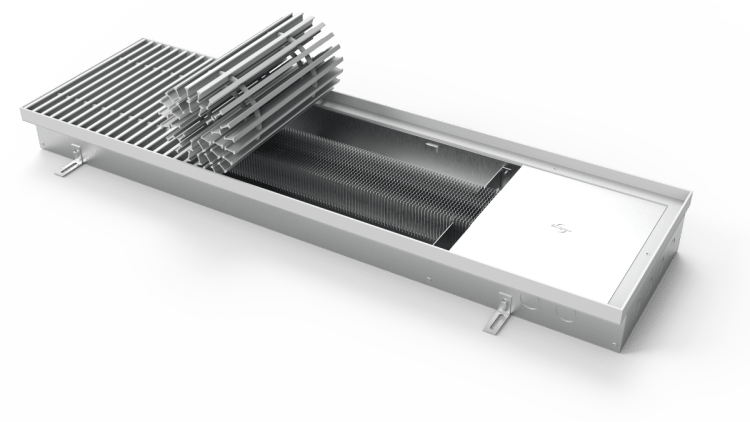

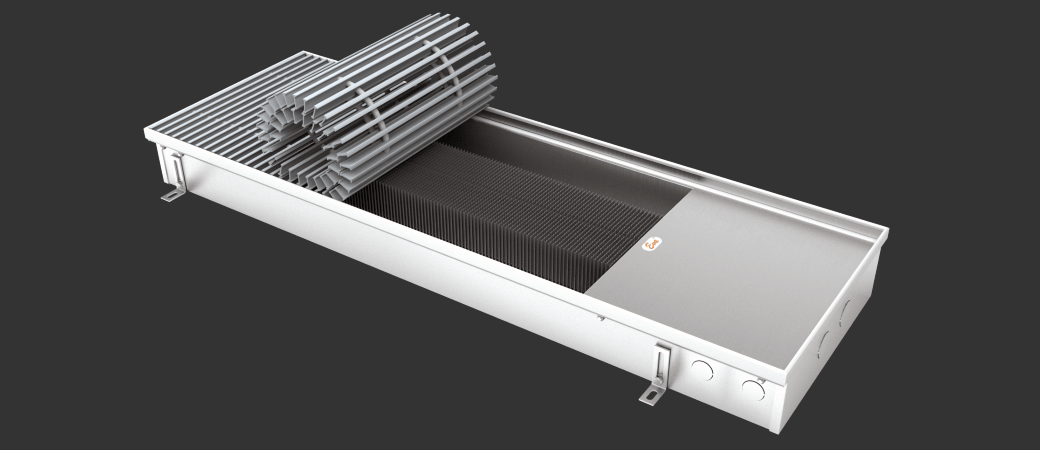

Встроенный конвектор отопления
Модель Eva КС.90.303 (KСO)

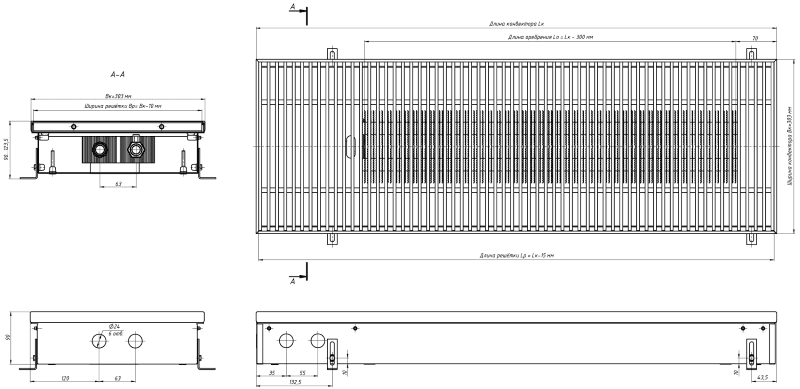

Высота 90 мм. Ширина 303 мм.
КС-расположение теплообменника по центру
КСО - конвектор с отводом для слива конденсата
КС-расположение теплообменника по центру
КСО - конвектор с отводом для слива конденсата
Стандартная длина конвектора (Lк) | 600 - 3000 мм. |
Регулировка по высоте | 0 - 33,5 мм. |
Теплообменник | 2-трубный |
Длина оребрения | Lk - 300 мм. |
Высота оребрения | 53 мм. |
Ширина оребрения | 125 мм. |
Межосевое расстояние фитингов | 63 мм. |
Подключение | 2 х G1/2" |
Рабочее давление | 16 атм (МПа) |
Диаметр трубы теплообменника | 22 мм. |
Максимальная температура теплоносителя | 115 °С |
Тип конвектора | Высота, мм | Ширина, мм | Мощность (95/85/20 °С), Вт | Стандартная длина, мм |
КС, КСО | 90 | 303 | 134 - 1221 | 600-3000 (шаг 50 мм) |
Цена конвектора Eva КС.90.303 (KСO)
Артикул | Длина, мм. | Вес изделия вместе с упаковкой, кг. | Тепловая мощность, Вт (90/70/20°C) | Конвектор без решетки и окантовки | Стоимость решетки в составе конвектора | Конвектор с решеткой и окантовкой |
---|---|---|---|---|---|---|
КС.90.303.600.2ТГ | 600 | 6.27 | 134 | 9895 | 5701 | 15596 |
КС.90.303.650.2ТГ | 650 | 6.7 | 157 | 10336 | 6176 | 16512 |
КС.90.303.700.2ТГ | 700 | 7.14 | 179 | 10777 | 6651 | 17428 |
КС.90.303.750.2ТГ | 750 | 7.56 | 202 | 11218 | 7126 | 18344 |
КС.90.303.800.2ТГ | 800 | 7.99 | 224 | 11781 | 7601 | 19382 |
КС.90.303.850.2ТГ | 850 | 8.43 | 247 | 12222 | 8076 | 20298 |
КС.90.303.900.2ТГ | 900 | 8.85 | 272 | 12663 | 8551 | 21214 |
КС.90.303.950.2ТГ | 950 | 9.29 | 292 | 13104 | 9027 | 22130 |
КС.90.303.1000.2ТГ | 1000 | 9.72 | 316 | 13580 | 9502 | 23081 |
КС.90.303.1050.2ТГ | 1050 | 10.16 | 337 | 14021 | 9977 | 23997 |
КС.90.303.1100.2ТГ | 1100 | 10.59 | 360 | 14462 | 10452 | 24913 |
КС.90.303.1150.2ТГ | 1150 | 11.01 | 382 | 14903 | 10927 | 25830 |
КС.90.303.1200.2ТГ | 1200 | 11.49 | 405 | 15344 | 11402 | 26746 |
КС.90.303.1250.2ТГ | 1250 | 11.92 | 430 | 15785 | 11877 | 27662 |
КС.90.303.1300.2ТГ | 1300 | 12.36 | 450 | 16226 | 12352 | 28578 |
КС.90.303.1350.2ТГ | 1350 | 12.78 | 472 | 16667 | 12827 | 29494 |
КС.90.303.1400.2ТГ | 1400 | 13.23 | 495 | 17108 | 13302 | 30410 |
КС.90.303.1450.2ТГ | 1450 | 13.65 | 517 | 17549 | 13777 | 31327 |
КС.90.303.1500.2ТГ | 1500 | 14.24 | 542 | 18441 | 14252 | 32693 |
КС.90.303.1550.2ТГ | 1550 | 14.66 | 562 | 18882 | 14727 | 33609 |
КС.90.303.1600.2ТГ | 1600 | 15.09 | 585 | 19323 | 15203 | 34525 |
КС.90.303.1650.2ТГ | 1650 | 15.53 | 608 | 19764 | 15678 | 35442 |
КС.90.303.1700.2ТГ | 1700 | 15.95 | 630 | 20205 | 16153 | 36358 |
КС.90.303.1750.2ТГ | 1750 | 16.39 | 656 | 20646 | 16628 | 37274 |
КС.90.303.1800.2ТГ | 1800 | 16.82 | 675 | 21087 | 17103 | 38190 |
КС.90.303.1850.2ТГ | 1850 | 17.26 | 698 | 21528 | 17578 | 39106 |
КС.90.303.1900.2ТГ | 1900 | 17.69 | 720 | 21969 | 18053 | 40022 |
КС.90.303.1950.2ТГ | 1950 | 18.15 | 743 | 22410 | 18528 | 40939 |
КС.90.303.2000.2ТГ | 2000 | 18.68 | 747 | 23049 | 19003 | 42052 |
КС.90.303.2050.2ТГ | 2050 | 19.11 | 788 | 23490 | 19478 | 42968 |
КС.90.303.2100.2ТГ | 2100 | 19.55 | 810 | 23931 | 19953 | 43885 |
КС.90.303.2150.2ТГ | 2150 | 19.97 | 833 | 24372 | 20428 | 44801 |
КС.90.303.2200.2ТГ | 2200 | 20.42 | 856 | 24813 | 20904 | 45717 |
КС.90.303.2250.2ТГ | 2250 | 20.84 | 871 | 25254 | 21379 | 46633 |
КС.90.303.2300.2ТГ | 2300 | 21.27 | 901 | 25695 | 21854 | 47549 |
КС.90.303.2350.2ТГ | 2350 | 21.71 | 923 | 26137 | 22329 | 48465 |
КС.90.303.2400.2ТГ | 2400 | 22.13 | 946 | 26578 | 22804 | 49381 |
КС.90.303.2450.2ТГ | 2450 | 22.72 | 968 | 27019 | 23279 | 50298 |
КС.90.303.2500.2ТГ | 2500 | 23.14 | 995 | 27910 | 23754 | 51664 |
КС.90.303.2550.2ТГ | 2550 | 23.59 | 1013 | 28473 | 24229 | 52702 |
КС.90.303.2600.2ТГ | 2600 | 24.01 | 1036 | 28914 | 24704 | 53618 |
КС.90.303.2650.2ТГ | 2650 | 24.45 | 1058 | 29355 | 25179 | 54534 |
КС.90.303.2700.2ТГ | 2700 | 24.92 | 1081 | 29796 | 25654 | 55450 |
КС.90.303.2750.2ТГ | 2750 | 25.34 | 1108 | 30237 | 26129 | 56366 |
КС.90.303.2800.2ТГ | 2800 | 25.78 | 1126 | 30678 | 26604 | 57283 |
КС.90.303.2850.2ТГ | 2850 | 26.21 | 1149 | 31119 | 27080 | 58199 |
КС.90.303.2900.2ТГ | 2900 | 26.65 | 1171 | 31560 | 27555 | 59115 |
КС.90.303.2950.2ТГ | 2950 | 27.07 | 1194 | 32001 | 28030 | 60031 |
КС.90.303.3000.2ТГ | 3000 | 27.52 | 1221 | 32599 | 22608 | 55207 |
1 to 10 (50) |
Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.
Встроенный конвектор отопления с естественной конвекцией EVA - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.
Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.
Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.
Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.
- максимальная рабочая температура теплоносителя: 115 °С;
- рабочее давление теплоносителя: 16 атм (1,6 МПа);
- опрессовочное давление: 25 атм (2,5 МПа).
- корпус из нержавеющей стали;
- медно-алюминиевый теплообменник;
- продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
- декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
- декоративные крышки;
- комплект крепёжно-регулировочных ножек;
- комплект юстировочных винтов и крепёжных болтов;
- комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
- технический паспорт, инструкция по монтажу и эксплуатации.
- материал корпуса - нержавеющая сталь толщиной 0,8 мм;
- материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
- регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
- подключение теплообменника- G1/2’’ (наружная резьба);
- применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
- съёмный медно-алюминиевый теплообменник;
- диаметр труб теплообменника 22 мм;
- использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
- в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
- применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
- специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
