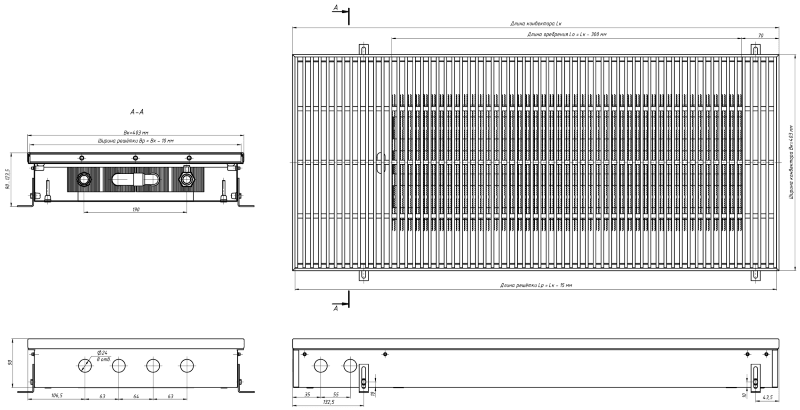

Конвектор отопления встраиваемый в пол
Модель Eva КС.90.403 (KСO)
Высота 90 мм. Ширина 403 мм.
КС-расположение теплообменника по центру
КСО - конвектор с отводом для слива конденсата
КС-расположение теплообменника по центру
КСО - конвектор с отводом для слива конденсата
Стандартная длина конвектора (Lк) | 600 - 3000 мм. |
Регулировка по высоте | 0 - 33,5 мм. |
Теплообменник | 4-трубный |
Длина оребрения | Lk - 300 мм. |
Высота оребрения | 65 мм. |
Ширина оребрения | 255 мм. |
Межосевое расстояние фитингов | 190 мм. |
Подключение | 2 х G1/2" |
Рабочее давление | 16 атм (МПа) |
Диаметр трубы теплообменника | 22 мм. |
Максимальная температура теплоносителя | 115 °С |
Тип | Высота, мм | Ширина, мм | Мощность (95/85/20 °С), Вт | Стандартная длина, мм |
КС, КСО | 90 | 403 | 327 - 2975 | 600-3000 (шаг 50 мм) |
Цена конвектора Eva КС.90.403 (KСO)
Артикул | Длина, мм. | Вес изделия вместе с упаковкой, кг. | Тепловая мощность, Вт (90/70/20°C) | Конвектор без решетки и окантовки | Стоимость решетки в составе конвектора | Конвектор с решеткой и окантовкой |
---|---|---|---|---|---|---|
КС.90.403.600.4ТГ | 600 | 8.1 | 327 | 14479 | 6876 | 21354 |
КС.90.403.650.4ТГ | 650 | 8.67 | 382 | 15205 | 7449 | 22654 |
КС.90.403.700.4ТГ | 700 | 9.26 | 437 | 15932 | 8022 | 23954 |
КС.90.403.750.4ТГ | 750 | 9.83 | 492 | 16658 | 8595 | 25253 |
КС.90.403.800.4ТГ | 800 | 10.4 | 547 | 17508 | 9168 | 26675 |
КС.90.403.850.4ТГ | 850 | 10.99 | 601 | 18234 | 9741 | 27975 |
КС.90.403.900.4ТГ | 900 | 11.56 | 662 | 18961 | 10314 | 29275 |
КС.90.403.950.4ТГ | 950 | 12.15 | 711 | 19687 | 10887 | 30574 |
КС.90.403.1000.4ТГ | 1000 | 12.72 | 770 | 20460 | 11460 | 31920 |
КС.90.403.1050.4ТГ | 1050 | 13.31 | 821 | 21187 | 12033 | 33219 |
КС.90.403.1100.4ТГ | 1100 | 13.88 | 876 | 21913 | 12606 | 34519 |
КС.90.403.1150.4ТГ | 1150 | 14.45 | 931 | 22640 | 13179 | 35819 |
КС.90.403.1200.4ТГ | 1200 | 15.12 | 986 | 23366 | 13752 | 37118 |
КС.90.403.1250.4ТГ | 1250 | 15.69 | 1048 | 24093 | 14325 | 38418 |
КС.90.403.1300.4ТГ | 1300 | 16.28 | 1096 | 24820 | 14898 | 39717 |
КС.90.403.1350.4ТГ | 1350 | 16.85 | 1151 | 25546 | 15471 | 41017 |
КС.90.403.1400.4ТГ | 1400 | 17.44 | 1206 | 26273 | 16044 | 42316 |
КС.90.403.1450.4ТГ | 1450 | 18.01 | 1261 | 26999 | 16617 | 43616 |
КС.90.403.1500.4ТГ | 1500 | 18.79 | 1322 | 28248 | 17190 | 45437 |
КС.90.403.1550.4ТГ | 1550 | 19.36 | 1371 | 28974 | 17763 | 46737 |
КС.90.403.1600.4ТГ | 1600 | 19.93 | 1426 | 29701 | 18336 | 48036 |
КС.90.403.1650.4ТГ | 1650 | 20.52 | 1481 | 30427 | 18909 | 49336 |
КС.90.403.1700.4ТГ | 1700 | 21.09 | 1536 | 31154 | 19481 | 50635 |
КС.90.403.1750.4ТГ | 1750 | 21.68 | 1599 | 31881 | 20054 | 51935 |
КС.90.403.1800.4ТГ | 1800 | 22.25 | 1645 | 32607 | 20627 | 53235 |
КС.90.403.1850.4ТГ | 1850 | 22.84 | 1700 | 33334 | 21200 | 54534 |
КС.90.403.1900.4ТГ | 1900 | 23.41 | 1755 | 34060 | 21773 | 55834 |
КС.90.403.1950.4ТГ | 1950 | 24.06 | 1810 | 34787 | 22346 | 57133 |
КС.90.403.2000.4ТГ | 2000 | 24.74 | 1819 | 35724 | 22919 | 58643 |
КС.90.403.2050.4ТГ | 2050 | 25.31 | 1920 | 36450 | 23492 | 59943 |
КС.90.403.2100.4ТГ | 2100 | 25.9 | 1975 | 37177 | 24065 | 61242 |
КС.90.403.2150.4ТГ | 2150 | 26.47 | 2030 | 37903 | 24638 | 62542 |
КС.90.403.2200.4ТГ | 2200 | 27.06 | 2085 | 38630 | 25211 | 63841 |
КС.90.403.2250.4ТГ | 2250 | 27.63 | 2122 | 39357 | 25784 | 65141 |
КС.90.403.2300.4ТГ | 2300 | 28.2 | 2195 | 40083 | 26357 | 66441 |
КС.90.403.2350.4ТГ | 2350 | 28.79 | 2250 | 40810 | 26930 | 67740 |
КС.90.403.2400.4ТГ | 2400 | 29.36 | 2305 | 41536 | 27503 | 69040 |
КС.90.403.2450.4ТГ | 2450 | 30.14 | 2360 | 42263 | 28076 | 70339 |
КС.90.403.2500.4ТГ | 2500 | 30.72 | 2425 | 43511 | 28649 | 72160 |
КС.90.403.2550.4ТГ | 2550 | 31.3 | 2470 | 44360 | 29222 | 73583 |
КС.90.403.2600.4ТГ | 2600 | 31.87 | 2525 | 45087 | 29795 | 74882 |
КС.90.403.2650.4ТГ | 2650 | 32.46 | 2579 | 45814 | 30368 | 76182 |
КС.90.403.2700.4ТГ | 2700 | 33.11 | 2634 | 46540 | 30941 | 77481 |
КС.90.403.2750.4ТГ | 2750 | 33.68 | 2701 | 47267 | 31514 | 78781 |
КС.90.403.2800.4ТГ | 2800 | 34.27 | 2744 | 47993 | 32087 | 80080 |
КС.90.403.2850.4ТГ | 2850 | 34.84 | 2799 | 48720 | 32660 | 81380 |
КС.90.403.2900.4ТГ | 2900 | 35.43 | 2854 | 49446 | 33233 | 82680 |
КС.90.403.2950.4ТГ | 2950 | 36 | 2909 | 50173 | 33806 | 83979 |
КС.90.403.3000.4ТГ | 3000 | 36.59 | 2975 | 51080 | 34379 | 85459 |
1 to 10 (50) |
Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

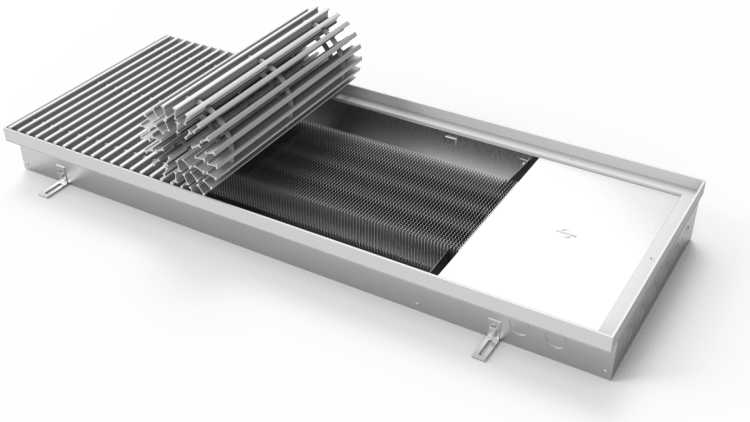

Конвектор отопления встраиваемый в пол с естественной конвекцией EVA - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.
Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.
Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.
Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.
- максимальная рабочая температура теплоносителя: 115 °С;
- рабочее давление теплоносителя: 16 атм (1,6 МПа);
- опрессовочное давление: 25 атм (2,5 МПа).
- корпус из нержавеющей стали;
- медно-алюминиевый теплообменник;
- продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
- декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
- декоративные крышки;
- комплект крепёжно-регулировочных ножек;
- комплект юстировочных винтов и крепёжных болтов;
- комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
- технический паспорт, инструкция по монтажу и эксплуатации.
- материал корпуса - нержавеющая сталь толщиной 0,8 мм;
- материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
- регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
- подключение теплообменника- G1/2’’ (наружная резьба);
- применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
- съёмный медно-алюминиевый теплообменник;
- диаметр труб теплообменника 22 мм;
- использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
- в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
- применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
- специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
