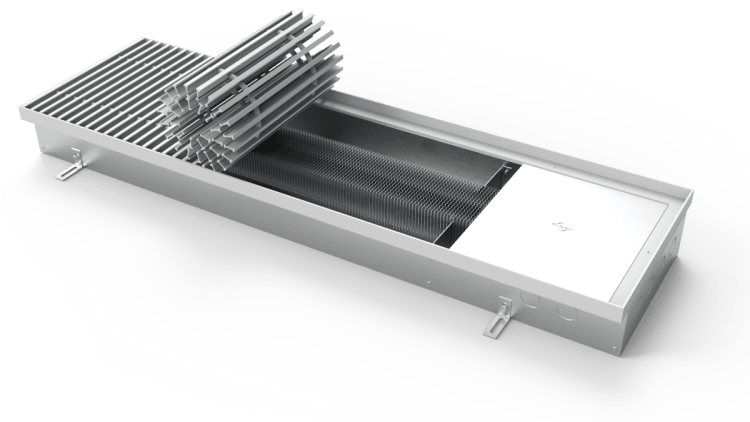

Встраиваемый в пол конвектор отопления
Модель EVA КС.100.303 (KСO)
Высота 100 мм. Ширина 303 мм.
КС - расположение теплообменника по центру
КСО - конвектор с отводом для слива конденсата
КС - расположение теплообменника по центру
КСО - конвектор с отводом для слива конденсата

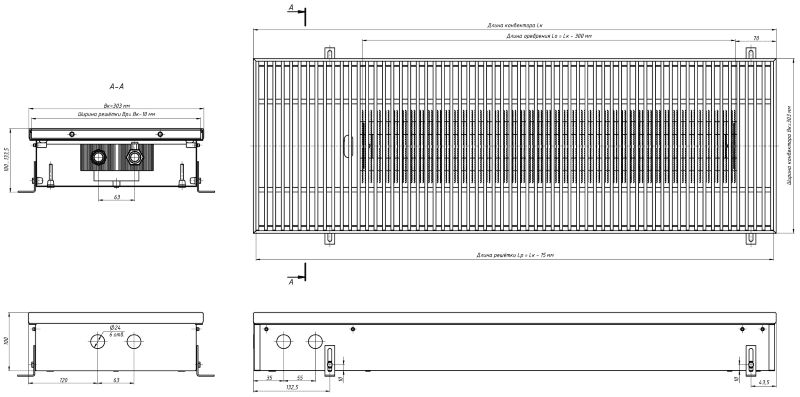

Стандартная длина конвектора (Lк) | 600 - 3000 мм. |
Регулировка по высоте | 0 - 33,5 мм. |
Теплообменник | 2-трубный |
Длина оребрения | Lk - 300 мм. |
Высота оребрения | 53 мм. |
Ширина оребрения | 125 мм. |
Межосевое расстояние фитингов | 63 мм. |
Подключение | 2 х G1/2" |
Рабочее давление | 16 атм (МПа) |
Диаметр трубы теплообменника | 22 мм. |
Максимальная температура теплоносителя | 115 °С |
Тип конвектора | Высота, мм | Ширина, мм | Теплоотдача (95/85/20 °С), Вт | Стандартная длина, мм |
КС, КСО | 100 | 303 | 167 - 1522 | 600-3000 (шаг 50 мм) |
Цена конвектора КС.100.303 (KСO)
Артикул | Длина, мм. | Вес изделия вместе с упаковкой, кг. | Тепловая мощность, Вт (90/70/20°C) | Конвектор без решетки и окантовки | Стоимость решетки в составе конвектора | Конвектор с решеткой и окантовкой |
---|---|---|---|---|---|---|
КС.100.303.600.2ТГ | 600 | 6.6 | 167 | 10058 | 5701 | 15759 |
КС.100.303.650.2ТГ | 650 | 7.04 | 195 | 10506 | 6176 | 16682 |
КС.100.303.700.2ТГ | 700 | 7.5 | 223 | 10953 | 6651 | 17604 |
КС.100.303.750.2ТГ | 750 | 7.94 | 252 | 11401 | 7126 | 18527 |
КС.100.303.800.2ТГ | 800 | 8.38 | 280 | 11970 | 7601 | 19571 |
КС.100.303.850.2ТГ | 850 | 8.84 | 308 | 12417 | 8076 | 20494 |
КС.100.303.900.2ТГ | 900 | 9.28 | 339 | 12865 | 8551 | 21416 |
КС.100.303.950.2ТГ | 950 | 9.74 | 364 | 13312 | 9027 | 22339 |
КС.100.303.1000.2ТГ | 1000 | 10.18 | 394 | 13794 | 9502 | 23296 |
КС.100.303.1050.2ТГ | 1050 | 10.64 | 420 | 14242 | 9977 | 24219 |
КС.100.303.1100.2ТГ | 1100 | 11.08 | 448 | 14690 | 10452 | 25141 |
КС.100.303.1150.2ТГ | 1150 | 11.52 | 476 | 15137 | 10927 | 26064 |
КС.100.303.1200.2ТГ | 1200 | 12.02 | 505 | 15585 | 11402 | 26986 |
КС.100.303.1250.2ТГ | 1250 | 12.46 | 536 | 16032 | 11877 | 27909 |
КС.100.303.1300.2ТГ | 1300 | 12.92 | 561 | 16480 | 12352 | 28832 |
КС.100.303.1350.2ТГ | 1350 | 13.36 | 589 | 16927 | 12827 | 29754 |
КС.100.303.1400.2ТГ | 1400 | 13.82 | 617 | 17375 | 13302 | 30677 |
КС.100.303.1450.2ТГ | 1450 | 14.26 | 645 | 17822 | 13777 | 31600 |
КС.100.303.1500.2ТГ | 1500 | 14.88 | 676 | 18744 | 14252 | 32996 |
КС.100.303.1550.2ТГ | 1550 | 15.32 | 701 | 19191 | 14727 | 33919 |
КС.100.303.1600.2ТГ | 1600 | 15.76 | 729 | 19639 | 15203 | 34842 |
КС.100.303.1650.2ТГ | 1650 | 16.22 | 758 | 20087 | 15678 | 35764 |
КС.100.303.1700.2ТГ | 1700 | 16.66 | 786 | 20534 | 16153 | 36687 |
КС.100.303.1750.2ТГ | 1750 | 17.12 | 818 | 20982 | 16628 | 37609 |
КС.100.303.1800.2ТГ | 1800 | 17.56 | 842 | 21429 | 17103 | 38532 |
КС.100.303.1850.2ТГ | 1850 | 18.02 | 870 | 21877 | 17578 | 39455 |
КС.100.303.1900.2ТГ | 1900 | 18.46 | 898 | 22324 | 18053 | 40377 |
КС.100.303.1950.2ТГ | 1950 | 18.94 | 926 | 22772 | 18528 | 41300 |
КС.100.303.2000.2ТГ | 2000 | 19.49 | 931 | 23417 | 19003 | 42420 |
КС.100.303.2050.2ТГ | 2050 | 19.93 | 982 | 23864 | 19478 | 43343 |
КС.100.303.2100.2ТГ | 2100 | 20.39 | 1011 | 24312 | 19953 | 44265 |
КС.100.303.2150.2ТГ | 2150 | 20.83 | 1039 | 24759 | 20428 | 45188 |
КС.100.303.2200.2ТГ | 2200 | 21.29 | 1067 | 25207 | 20904 | 46110 |
КС.100.303.2250.2ТГ | 2250 | 21.73 | 1086 | 25654 | 21379 | 47033 |
КС.100.303.2300.2ТГ | 2300 | 22.17 | 1123 | 26102 | 21854 | 47956 |
КС.100.303.2350.2ТГ | 2350 | 22.63 | 1151 | 26550 | 22329 | 48878 |
КС.100.303.2400.2ТГ | 2400 | 23.07 | 1179 | 26997 | 22804 | 49801 |
КС.100.303.2450.2ТГ | 2450 | 23.7 | 1207 | 27445 | 23279 | 50724 |
КС.100.303.2500.2ТГ | 2500 | 24.14 | 1241 | 28366 | 23754 | 52120 |
КС.100.303.2550.2ТГ | 2550 | 24.6 | 1264 | 28935 | 24229 | 53164 |
КС.100.303.2600.2ТГ | 2600 | 25.04 | 1292 | 29383 | 24704 | 54087 |
КС.100.303.2650.2ТГ | 2650 | 25.49 | 1320 | 29830 | 25179 | 55010 |
КС.100.303.2700.2ТГ | 2700 | 25.97 | 1348 | 30278 | 25654 | 55932 |
КС.100.303.2750.2ТГ | 2750 | 26.42 | 1382 | 30725 | 26129 | 56855 |
КС.100.303.2800.2ТГ | 2800 | 26.87 | 1404 | 31173 | 26604 | 57777 |
КС.100.303.2850.2ТГ | 2850 | 27.31 | 1432 | 31621 | 27080 | 58700 |
КС.100.303.2900.2ТГ | 2900 | 27.77 | 1460 | 32068 | 27555 | 59623 |
КС.100.303.2950.2ТГ | 2950 | 28.21 | 1489 | 32516 | 28030 | 60545 |
КС.100.303.3000.2ТГ | 3000 | 28.67 | 1522 | 33120 | 28505 | 61625 |
1 to 10 (50) |
Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.
Встраиваемый в пол конвектор отопления с естественной конвекцией EVA - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.
Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.
Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.
Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.
- максимальная рабочая температура теплоносителя: 115 °С;
- рабочее давление теплоносителя: 16 атм (1,6 МПа);
- опрессовочное давление: 25 атм (2,5 МПа).
- корпус из нержавеющей стали;
- медно-алюминиевый теплообменник;
- продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
- декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
- декоративные крышки;
- комплект крепёжно-регулировочных ножек;
- комплект юстировочных винтов и крепёжных болтов;
- комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
- технический паспорт, инструкция по монтажу и эксплуатации.
- материал корпуса- нержавеющая сталь толщиной 0,8 мм;
- материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
- регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
- подключение теплообменника- G1/2’’ (наружная резьба);
- применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
- съёмный медно-алюминиевый теплообменник;
- диаметр труб теплообменника 22 мм;
- использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
- в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
- применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
- специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
