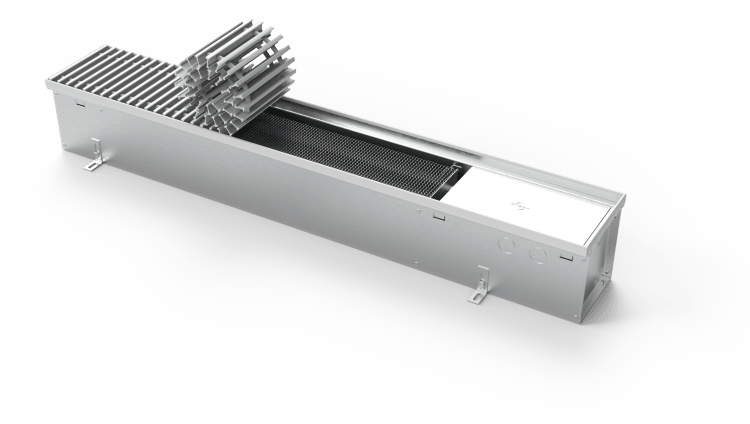

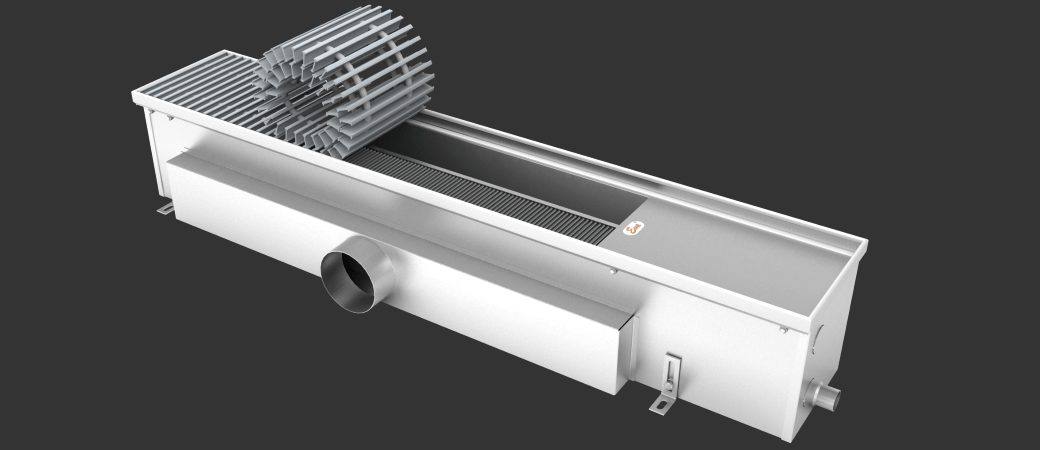

Встроенные в пол конвекторы отопления

Модели конвекторов К,КО,КА,КАО

Высота 160 мм. Ширина 165, 203, 258 мм.

Встроенные в пол конвекторы отопления 160

Встроенные в пол конвекторы отопления 160 203

Встроенные в пол конвекторы отопления 160 258

Тип Высота, мм Ширина, мм Тепловая Мощность Стандартная длина, мм
(90/70/20C) [Вт]
К,КО,КА,КАО 160 165 147 - 1418 900, 1000 (шаг 250 мм)
203 208 - 2009
258 220 - 2131



Встроенные конвекторы отопления 160

Регулировка по высоте (за счёт котировочных винтов) [мм] 0-33,5
Теплообменник 2-трубный
Длина оребрения [мм]* L-300
Ширина оребрения [мм] 125
Высота оребрения [мм] 65
Диаметр трубы [мм] 22
Рабочее давление 16атм(1,6МПа)
Подключение 2 × G1/2’’
(наружная резьба)
Межосевое расстояние фитингов теплообменника [мм] 63
Максимальная температура теплоносителя 115*С



Теплопроизводительность

Ширина конвектора 165 мм.Ширина конвектора 203 мм.Ширина конвектора 258 мм.

Теплопроизводительность К.160.165. (КО)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 185 216 292 369 453 509 593 677 755 830,4
20 157 183 248 313 379 431 503 575 640 705
22 147 171 231 292 353 402 467 535 595 656
80 15 246 287 390 492 596 678 791 904 1006 1108
20 215 250 340 428 519 590 692 787 881 965
22 203 236 320 404 489 557 647 742 823 911
90 15 316 368 691 630 762 868 1015 1156 1292 1418
20 280 326 443 560 677 770 898 1027 1144 1259
22 266 310 421 532 644 733 854 977 1086 1198
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 7,2 8,0 10,0 12,0 14,0 16,0 18,0 20,0 22,0 24,0

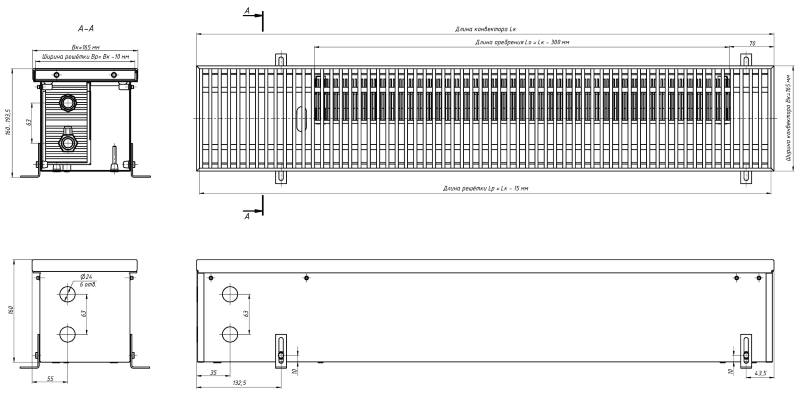

Размеры встроенного конвектора К.160.165



Встроенные в пол конвекторы отопления 160





Встроенные в пол конвекторы отопления 160

Встроенные в пол конвекторы отопления 160



Встроенные в пол конвекторы отопления 160

Цена на конвекторы К.160.165

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Встроенные в пол конвекторы отопления без вентилятора (короб: нержавеющая сталь)
K.160.165 Встроенные в пол конвекторы отопления К 160.165 900 шт. 280 14 985
1000 шт. 326 15 827
1250 шт. 443 18 573
1500 шт. 560 21 593
1750 шт. 677 24 151
2000 шт. 770 26 981
2250 шт. 898 29 908
2500 шт. 1027 32 414
2750 шт. 1144 35 268
3000 шт. 1259 37 564

Теплопроизводительность К.160.203. (КО)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 262 306 414 523 642 721 840 960 1070 1177
20 222 259 351 444 537 611 713 814 908 999
22 208 242 327 413 501 570 662 759 843 930
80 15 349 407 552 698 845 961 1120 1280 1426 1571
20 304 354 481 607 735 837 980 1115 1248 1368
22 287 334 454 573 694 790 917 1052 1167 1290
90 15 448 521 979 893 1080 1230 1439 1638 1831 2009
20 397 462 629 793 960 1092 1273 1455 1621 1785
22 378 440 597 754 913 1039 1210 1384 1540 1698
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 8,1 9,0 из 13,5 15,8 18,0 20,3 22,5 24,8 27,0

Размеры водяного конвектора К.160.203



Встроенные в пол конвекторы отопления 160 203



Встроенные в пол конвекторы отопления 160 203

Встроенные в пол конвекторы отопления 160 203



Встроенные в пол конвекторы отопления 160 203

Цена на конвекторы К.160.203

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Встроенные в пол конвекторы отопления без вентилятора (короб: нержавеющая сталь)
K.160.203 Встроенные в пол конвекторы отопления К 160.203 900 шт. 397 15 672
1000 шт. 462 16 557
1250 шт. 629 19 426
1500 шт. 793 22 604
1750 шт. 960 25 281
2000 шт. 1092 28 235
2250 шт. 1273 30 854
2500 шт. 1455 33 464
2750 шт. 1621 35 881
3000 шт. 1785 38 209

Теплопроизводительность К.160.258. (КО)

Температура теплоносителя [°С] Температура воздуха в помещении Стандартная длина конвектора [мм]
900 1000 1250 1500 1750 2000 2250 2500 2750 3000
Тепловая мощность [Вт]
70 15 278 324 439 555 681 765 891 1018 1134 1248
20 236 275 373 471 570 648 756 864 963 1060
22 220 256 347 438 531 604 702 805 894 986
80 15 370 432 586 740 896 1019 1188 1358 1513 1666
20 323 376 510 644 780 887 1040 1182 1323 1450
22 304 354 481 607 736 838 972 1116 1238 1369
90 15 475 552 1038 947 1146 1304 1526 1737 1942 2131
20 421 490 667 841 1018 1158 1350 1543 1719 1893
22 401 466 633 8СО 968 1102 1283 1468 1633 1800
Объём теплообменника [л] 0,538 0,63 0,814 0,997 1,18 1,363 1,546 1,729 1,912 2,095
Масса конвектора [кг] 9,0 10,0 12,5 15,0 17,5 20,0 22,5 25,0 27,5 30,0

Размеры встраиваемого конвектора К.160.258 (КО)



Встроенные в пол конвекторы отопления 160 258

Встроенные в пол конвекторы отопления 160 258

Встроенные в пол конвекторы отопления 160 258

Встроенные в пол конвекторы отопления 160 258

Цена на конвекторы К.160.258

Модель конвектора Поперечный разрез Длина конвектора, мм. Ед.измерения Тепловая мощность, Вт (90/70/20°C) Цены с НДС, Руб.
Встроенные в пол конвекторы отопления без вентилятора (короб: нержавеющая сталь)
K.160.258 Встроенные в пол конвекторы отопления К 160.258 900 шт. 437 17 468
1000 шт. 508 18 528
1250 шт. 691 21 861
1500 шт. 872 25 569
1750 шт. 1055 28 689
2000 шт. 1200 32 127
2250 шт. 1400 35 169
2500 шт. 1600 38 227
2750 шт. 1782 41 040
3000 шт. 1963 43 750

Встроенные в пол конвекторы отопления корпусВстроенные в пол конвекторы отопления теплообменникВстроенные в пол конвекторы отопления решеткаВнутрипольные конвекторы отопления крышкаВнутрипольные конвекторы отопления ножка крепежнаяВнутрипольные конвекторы отопления ножкаВнутрипольные конвекторы отопления водяные винт юстировочныйВстроенные в пол конвекторы отопления 1Встроенные в пол конвекторы отопления 2Встроенные в пол конвекторы отопления крышка декоративная Встроенные в пол конвекторы отопления 5Встроенные в пол конвекторы отопления 6Встроенные в пол конвекторы отопления 7Внутрипольные конвекторы отопления болтВнутрипольные конвекторы отопления болтВстроенные в пол конвекторы отопления 9Внутрипольные конвекторы отопления водяные прокладка 4Внутрипольные конвекторы отопления водяные прокладка 3Внутрипольные конвекторы отопления водяные гибкий подводВнутрипольные конвекторы отопления водяные гибкий подводВнутрипольные конвекторы отопления водяные прокладкаВнутрипольные конвекторы отопления водяные прокладка 2

Обзор конструкции

Внутрипольные конвекторы отопления водяные клапанВнутрипольные конвекторы отопления водяные вентиль

Высота: 160 мм

Ширина: 165, 203, 258 мм

Встроенные в пол конвекторы отопления 10Встроенные в пол конвекторы отопления 11Встроенные в пол конвекторы отопления 12Встроенные в пол конвекторы отопления 13

1. Корпус конвектора

2. Теплообменник

3. Декоративная решётка

4. Декоративная крышка большая

5. Декоративная крышка малая

6. Декоративный профиль (окантовка)

7. Ножка крепёжно-регулировочная (4 шт.)

10. Крепёжный болт (4 шт.)

8. Разделитель потоков

9. Винт юстировочный (4 шт.)

11. Шаровой вентиль G1/2’’

12. Запорно-регулирующий клапан G1/2’’

13. Гибкий подвод (2 шт.)

Встроенные в пол конвекторы отопления 4Встроенные в пол конвекторы отопления разделитель потоковйВстроенные в пол конвекторы отопления 8

Отвод слива

конденсата

Подключение приточной

вентиляции



Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Встроенные в пол конвекторы отопления с естественной конвекцией EVA - это отопительный прибор, в котором установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
